JF

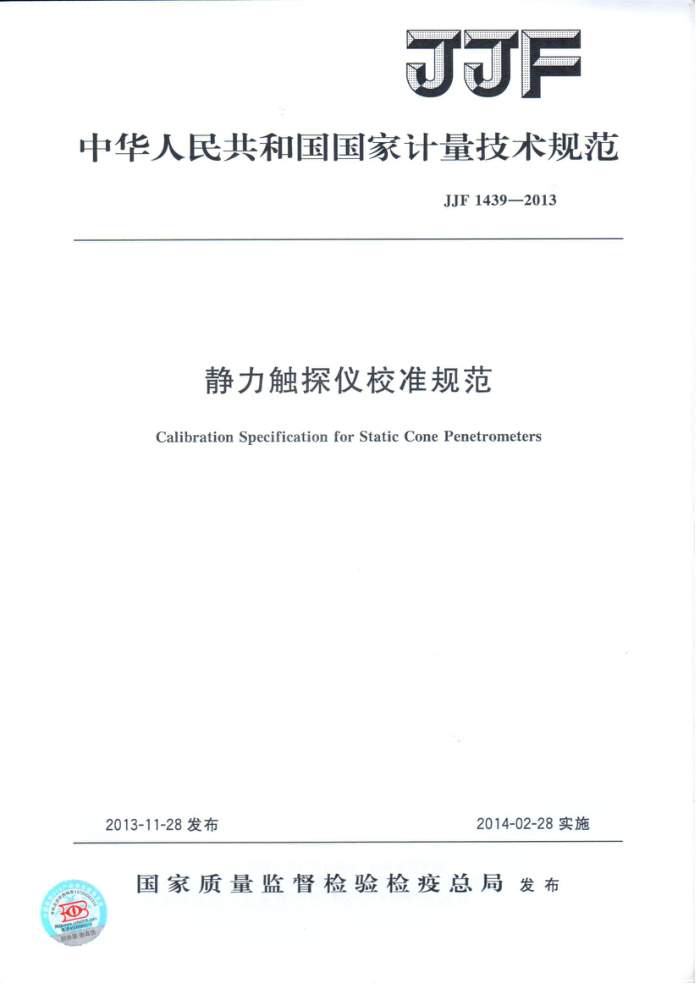

中华人民共和国国家计量技术规范
JJF1439—2013
静力触探仪校准规范
Calibration Specification forStatic Cone Penetrometers
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 中华人民共和国国家计量技术规范
静力触探仪校准规范
JJF1439—2013
国家质量监督检验检疫总局发布
?
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.5字数38千字 2014年3月第一版 2014年3月第一次印刷
*
书号：155026·J-2888 定价24.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJF1439—2013
静力触探仪校准规范 Calibration Specification for StaticConePenetrometers
JJF1439—2013
归口单位：全国力值硬度计量技术委员会主要起草单位：湖北省计量测试技术研究院
福建省计量科学研究院
参加起草单位：湖北省建筑科学研究设计院
中国科学院武汉岩土力学研究所
湖北省土木工程计量校准中心
本规范委托全国力值硬度计量技术委员会负责解释 JJF1439—2013
本规范主要起草人：
胡翔 (湖北省计量测试技术研究院）池辉 (福建省计量科学研究院）朱泾（湖北省计量测试技术研究院）钟金德（福建省计量科学研究院）
参加起草人：
王敏（湖北省建筑科学研究设计院）胡纯军（中国科学院武汉岩土力学研究所）麻青春（湖北省土木工程计量校准中心） JJF1439—2013
录
目
(I) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (8) (8) (9) (10) (13)
引言 1 范围· 2 引用文件
术语概述·
3 4
4.1静力触探仪的工作原理及用途 4.2 结构与分类 5计量特性 5.1外观 5.2 探头几何尺寸 5.3绝缘电阻 5.4静力触探仪计量性能 6校准条件. 6.1 环境条件. 6.2校准用设备 7校准方法 7.1 外观检查 7. 2 探头尺寸. 7.3探头绝缘电阻试验 7.4计量性能… 8 校准结果表达 9校准周期. 附录A检测附件示意图附录B校准证书内页格式附录C 静力触探仪测量结果不确定度评定示例
A
I JJF1439—2013
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》规定的规则编写。
本规范在制订过程中充分考虑了JJG391一2009《力传感器检定规程》、 GB/T12745一2007《土工试验仪器触探仪》、CECS04：88《静力触探技术标准》 YS5223—2000《静力触探试验规程》、 、TB10018一2003《铁路工程地质原位测试规程》 有关静力触探仪的术语、符号与定义，以及相关的技术要求、 技术指标和检验方法。本规范给出了静力触探仪计量特性的具体校准条件、校准项目和校准方法。
本规范为首次发布。
Ⅱ JJF1439—2013
静力触探仪校准规范
1范围
本规范适用于电阻应变式静力触探仪测量系统（以下简称静力触探仪）的校准。
2引用文件
本规范引用了下列文件： JJG391—2009力传感器检定规程 GB/T12745—2007土工试验仪器 触探仪 CECS04：88静力触探技术标准 YS5223一2000静力触探试验规程 TB10018一2003铁路工程地质原位测试规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1静力触探仪staticconepenetrometers
以静压力将一定规格的锥形探头匀速地垂直压入土层，按其受到的阻力大小测定评价土层力学性能的土工原位试验仪器。
注：本规范所指静力触探仪只针对测量系统。 3.2探头probes
直接与土层接触、具有规定形状、尺寸、质量和硬度的金属锥形体传感器。 3.3单桥探头singlebridgeprobes
仅可用于测量锥头阻力（比贯人阻力）的传感器 3.4双桥探头doublebridgeprobes
可用于测量锥头阻力（静力触探端阻）和侧壁摩阻力（侧壁单位摩阻力）的传感器。 3.5孔压静力探头piezo-coneprobes
简称孔压探头，在探头中另安装透水滤器及测量孔隙水压力的传感元件，可测试探头所受的锥头阻力、侧壁摩阻力和孔隙水压力的传感器。 4概述 4.1静力触探仪的工作原理及用途
静力触探仪的探头匀速地垂直压人土层，受到土层阻力使探头测量元件变形，转化为电信号输出，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质
1 JJF1439—2013
勘察目的。 4.2结构与分类
静力触探仪由探头、探杆、测量仪表等组成。静力触探仪的探头按其结构和功能可分为单桥探头（图1）、双桥探头（图2）和孔压探头（图3）。
图1 单桥探头 1一顶柱；2-应变片；3一弹性体， 4一探头筒； 一密封图：6-电缆
双桥探头弹性体；2一应变片
图3 孔压探头透水石； 一孔压传感器；弹性体 4-应变片
图
-
摩擦筒
一锥头
a）单桥探头的结构见图4。
单桥探头示意图
网4
一探杆
锥头：
b）双桥探头和孔压探头的结构见图5
L2
图5双桥探头和孔压探头示意图
1一锥头；2一摩擦筒；3一探杆
