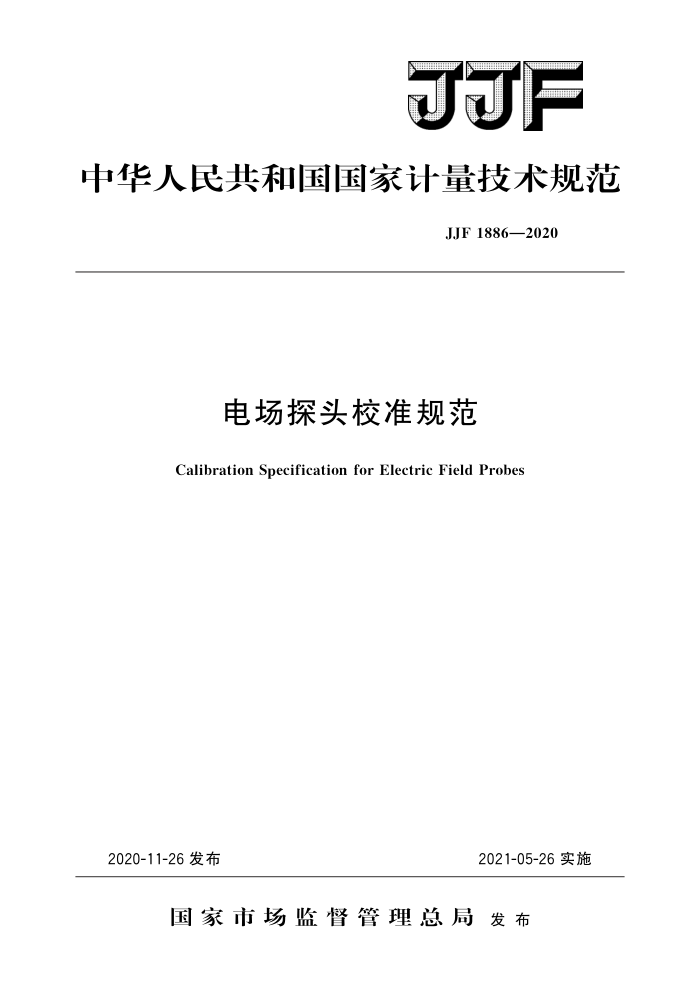

JJF
中华人民共和国国家计量技术规范
JJF 1886—2020
电场探头校准规范
Calibration Specification for Electric Field Probes
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1886—2020
电场探头校准规范 Calibration Specification for Electric
JJF 1886—2020
Field Probes
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：江苏省计量科学研究院
福建省计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1886—2020
本规范主要起草人：
李大博 （中国计量科学研究院）李 渤（中国计量科学研究院）谢鸣（中国计量科学研究院)
参加起草人：
赵品彰（江苏省计量科学研究院）肖娜丽（福建省计量科学研究院） JJF1886—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (6) (7) (8) (10) (11)
范围· 2 引用文件. 3术语和定义 3.1 微横电磁波小室· 3.2吉赫兹横电磁波小室· 3.3场地电压驻波比.. 3.4各向同性 4 概述…· 5计量特性… 5.1电场强度 5.2 各向同性… 6校准条件.. 6.1环境条件. 6.2 校准用设备 7校准项目和校准方法.. 7.1校准项目. 7.2校准方法 8 校准结果表达
复校时间间隔· 附录A原始记录格式附录B 校准证书内页格式附录 C 主要项目校准不确定度评定示例
9
- JJF1886—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范参照IEEEStd1309一20139kHz～40GHz电磁场探头和传感器（天线除外）校准［Calibrationof ElectromagneticFieldSensorsandProbes（ExcludingAnten nas）from9kHzto40GHz］中的技术方法进行编写。
本规范为首次发布。
I JJF1886—2020
电场探头校准规范
1范围
本规范适用于频率范围10MHz～18GHz电场探头的校准。
2 引用文件
IEEEStd1309一20139kHz～40GHz电磁场探头和传感器（天线除外）校准 [CalibrationofElectromagnetic Field Sensors and Probes （Excluding Antennas) from 9kHzto 4o GHz]。
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义 3.1微横电磁波小室μtransverse electromagnetic mode cell
微横电磁波小室（μtransverseelectromagneticmodecell，以下简称μTEMCell）是经过特殊设计的微小的横电磁波小室，其结构对称，外壳是用螺钉拧紧的两个铝壳，内部平板采用黄铜板。uTEMCell在频率高达1GHz时仍可产生可计算的标准场强，用于校准不超出其均匀区尺寸的足够小的场探头。 3.2吉赫兹横电磁波小室gigahertztransverseelectromagneticmodecell
吉赫兹横电磁波小室（gigahertztransverseelectromagneticmodecell，以下简称
GTEMCell）由一个锥形、非对称的矩形同轴线组成，类似于TEMCell的输人部分被延长了的结构。合理选择横截面尺寸使得沿小室长度的特性阻抗保持在502。GTEM Cell具有比TEMCell更大的操作空间。 3.3场地电压驻波比sitevoltagestandingwaveratic
场地电压驻波比是在微波暗室内，将电场探头放置在参考点，沿着同一发射天线的主轴方向改变电场探头的极化和位置，产生相同标准场的情况下，以电场探头示值的最大分散性确定场地电压驻波比。 3.4各向同性isotropy
各向同性表征的是场探头随测量角度变化的响应，与人射场的极化和传播方向变化无关。各向同性是按照校准要求改变场探头方向时，场探头在恒定场强下的最高示值与最低示值的比值，通常以分贝表示。
4概述
电场探头通常由三个部分组成：场传感器、检波器和高阻传输线，基本结构见图1。场传感器用于探测空间中某一位置的场分量，检波后的信号经处理后可显示场强数值。
1 JJF1886—2020
数据处理显示单元
场传感器
检波器
高阻传输线
和读出装置
电场探头
图1 电场探头的基本结构
电场探头广泛应用于电磁兼容、通信、电力、航天航空、医疗卫生等领域的电磁场
测量。 5计量特性 5.1电场强度
频率范围：10MHz～1GHz；电场强度范围：3V/m～60V/m；最大允许误差： ±2 dB;
频率范围：1GHz18GHz（不包含1GHz）；电场强度范围：3V/m～170V/m；最大允许误差：土2dB。 5.2各向同性
最大允许误差：土1dB。 6校准条件 6.1环境条件
a）环境温度：（23士5）℃； b）相对湿度：≤80%； c）电源要求：（220士22）V，（50士1）Hz； d）其他：无影响仪器正常工作的电磁干扰及机械振动。
6.2校准用设备 6.2.1信号发生器
a）频率范围：10MHz～18GHz； b）输出功率：不小于odBm； c）频率最大允许误差：土1×10-5
6.2.2功率放大器
a）频率范围：10MHz～18GHz； b）输出功率：≥20W； c）谐波抑制：>20dB。
6.2.3定向耦合器
a）频率范围：10MHz～18GHz； b）耦合系数：（15～40）dB c）方向性：≥25dB； d）电压驻波比：≤1.3。
2 JJF1886—2020
6.2.4功率计
a）频率范围：10MHz～18GHz； b）功率测量范围：一60dBm～20dBm c）电压驻波比：≤1.3； d）功率测量最大允许误差：士0.15dB。
6.2.5微横电磁波小室（μTEMCell)
a)10MHz~1GHz; b）时域分布阻抗：50Q士1Q； c）端口电压驻波比：≤1.1； d）芯板与底板（或顶板）间的距离应大于被校准电场探头直径的3倍。
6.2.6衰减器
a）频率范围：10MHz～1GHz; b）衰减值：≥10dB; c）端口电压驻波比：≤1.1。
6.2.7场强传递标准
a）频率范围：10MHz～1GHz；； b）场强测量范围：3V/m~60V/m； c）分辨力：0.1V/m； d）重复性：≤3%； e）探头尺寸：探头直径不大于uTEMCell芯板和顶板之间高度的1/5。
6.2.8吉赫兹横电磁波小室（GTEMCell）
a）频率范围：10MHz～1GHz； b）端口电压驻波比：≤1.2； c）时域分布阻抗：（50士2）2； d）芯板与底板（或顶板）间的距离应大于场强传递标准以及被校准电场探头直径
的3倍。 6.2.9微波暗室
a）频率范围：450MHz～18GHz； b）内部最小尺寸：4m（长）×2m（宽）×2m（高）； c）场地电压驻波比：士0.5dB（测量方法参见附录C.2.3）。
6.2.10标准增益喇叭天线
a）频率范围：1GHz～18GHz; b）增益：≥15dB； c）电压驻波比：≤1.5。
7校准项目和校准方法
7.1 校准项目
a）外观及工作正常性检查；
3
