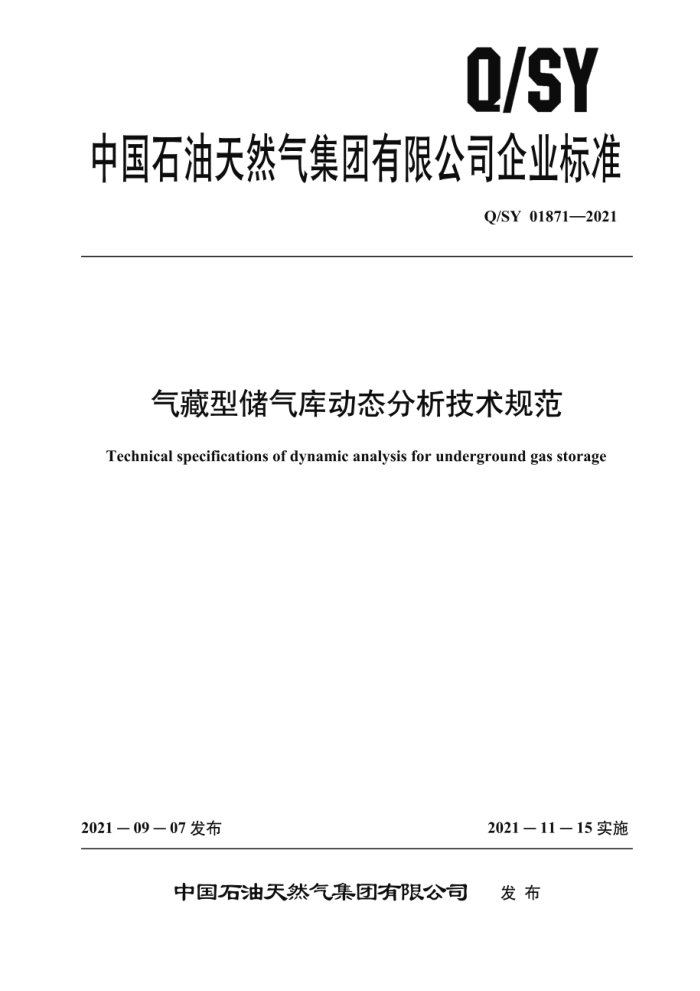

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 01871—2021
气藏型储气库动态分析技术规范
Technical specifications of dynamic analysis for underground gas storage
2021—09—07发布
2021－11－15实施
发布
中国石油天然气集团有限公司 Q/SY01871—2021
目 次
前言
范围规范性引用文件
2
3 术语和定义 4. 基础资料整理
注采动态分析频次周期注采动态分析 6.1 基本情况 6.2 气藏特征分析 6.3 注采能力分析 6.4 库容动用特征分析 6.5 地质体动态密封性分析 6.6 注采运行影响因素分析 6.7 储气库设计关键指标评价周期注采运行方案部署附录A（规范性） 基础资料数据表
5
6 Q/SY01871—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本文件起草单位：新疆油田分公司、勘探与生产分公司、勘探开发研究院。储气库分公司、长庆
油田分公司。西南油气田分公司。大港油田分公司。辽河油田分公司。华北油田分公司。
本文件主要起草人：廖伟，刘国良、何刚、王皆明、张士杰、王玉、郭秀媛、李春、洪成、赵凯、 郭凯、张刚雄、杨琼警、吕建、郑强、杨剑、李力民、杨树合、丰先艳、赵明千。 Q/SY 01871—2021
气藏型储气库动态分析技术规范
1范围
本文件规定了气藏型储气库动态分析的基础资料整理、动态分析频次、周期注采动态分析、周期注采运行方案部署等基本内容和技术要求。
本文件适用于气藏型储气库。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5440 天然气井试井技术规范
天然气可采储量计算方法
SY/T6098 SY/T 6108 气藏开发动态分析技术规范 Q/SY01022—2018气藏型储气库动态监测资料录取规范 Q/SY01183.1一2020油气藏改建地下储气库运行管理规范第1部分：储气库气藏管理
3术语和定义
本文件没有需要界定的术语和定义，
4基础资料整理
基础资料主要包括气藏开发动态资料、库址评价资料、建库方案设计资料、井工程及地面工程资料、储气库注采动态资料等，资料整理按照Q/SY01183.1—2020执行，资料录取按照Q/SY01022- 2018执行，部分关键参数可通过填表方式整理，应符合附录A规定。
注采动态分析频次
5
应在注气期和采气期结束后及时进行注采动态分析并编写报告。每年至少分别开展1次注气动态分析和采气动态分析。
6周期注采动态分析 6.1 基本情况
包括储气库概况，历史注采情况。库存情况，本周期注采气量完成情况，产油产水情况。动态监
1 Q/SY 01871—2021
测完成情况等。
6.2气藏特征分析 6.2.1地质特征认识
根据新增加的地震资料。钻井资料。生产动态资料等，对圈闭类型。构造，断层分布及断层性质。地层及储层展布，盖层及隔夹层展布。流体分布等地质特征进行深化认识。 6.2.2连通性分析
根据最新地质研究成果，结合注采动态资料和测试资料，确定气藏井间连通性，层间连通性，分析评价压力系统分布 6.2.3流体分析
分析注气期和采气期流体分布特征及变化规律，分析资料按照Q/SY01022一2018执行。 6.2.4注采驱替效果分析
根据储气库类型建议选择性分析注采过程中气水与气油交互驱替效率与变化规律。提高凝析油采收率的效果。酸性气体的替换效率，根据驱替效果分析库容变化规律。 6.2.5水体分析
应分析产水指标。地层水水侵强度。累计水侵量等参数变化情况及产水原因，建议采用试井分析法。物质平衡法。数值模拟法等方法分析水体能量大小。气水前缘活动状况及气水界面变化规律。 6.3注采能力分析 6.3.1注采井 6.3.1.1合理注采能力
利用稳定试井，修正等时试井等资料确定二项式或指数式产能方程，对缺乏资料的井可采用一点法，分别建立单井注气能方和单并采气能力方程，应用节点分析法分析注采运行过程中储层不出砂不发生水侵。不造成注人气体指进。不冲蚀管柱等破坏现象出现的合理注采能力。可评价单并在应急条件下的日注采能力。 6.3.1.2注采能力变化趋势
根据试井分析结果，结合气井注采动态，对比分析不同时期注采井注气能力和采气能力方程系数变化情况：分析引起注采能力变化的主要影响因素。预测注采能力的变化趋势。 6.3.1.3产能分布特征
利用注采并分层试气或生产测试资科，结合储气库构造。储层，流体分布，流体性质与注采并分
布对应关系，分析注采井产能在平面。层内及层间的分布特征，划分储气库产气和吸气能力的不同单元，评价影响产能的主要因素。
2 Q/SY 01871—2021
6.3.1.4措施效果
分析酸化、压裂等措施前、后注采能力变化情况，以及措施对水侵状况、井筒完整性和地质体动态密封性的影响。 6.3.2储气库
采用物质平衡法，数值模拟法等方法，结合单并注采能力分析，库存量，运行上下限压力，地面
管网及装置配套能力、市场供需等约束条件，综合确定满足储气库初步设计方案设计指标范围内的周期合理注采能力和日注采能力。可评价储气库在应急条件下的日注采能力。 6.4库容动用特征分析 6.4.1库存量
根据储气库多周期注采运行资料计算库存量，利用库存特征曲线，分析多周期扩容特征。
6.4.2 并控库存量
建议采用数值模拟法。牛 物质平衡法和产量逆减分析法等，计算各单井、储气库井控含气孔隙体积和井控库存量，计算方法按照SY/T5440执行 6.4.3有效库存量
采用物质平衡法，单井井控库存量累加法。 数值模拟法，水驱特征曲线法等计算储气库含气孔隙体积动用程度和有效库存量，根据计算结果分析有效库存量，工作气量、可动垫气量、无效库存量等技术指标变化规律和未来变化趋势，并与设计指标对比分析差距产生的主要原因，计算方法按照SY/T 5440.SY/T 6098.SY/T 6108执行。 6.5地质体动态密封性分析 6.5.1盖层与断层
应用注采井动态资料、地应力分析，微地震监测、井监测资料 盖层上下或断层两侧动态资料等分析盖层或断层的动态密封性。 6.5.2气液边界
应用注采井生产动态资料，示踪剂监测资料，气液界面监测资料，采用库存诊断曲线，数值模拟等方法，分析气体向液体区的渗漏情况，评价气液边界直至溢出点的动态密封性。 6.6注采运行影响因素分析
分析影响生产的注采工艺，气液处理设施与集输管网，注人气源供给，市场需求和完整性措施等
配套系统的适应性，对不适应的事项提出改进建议。 6.7储气库设计关键指标评价
评价库容量，日注采能力和工作气量等指标是否达到初步设计方案设计值，分析注采井网的适应
性，落实储气库剩余潜力，并提出优化调整建议。
3 Q/SY01871—2021
周期注采运行方案部署
7
根据周期注采动态分析，综合确定下一周期注采运行方案部署原则，周期注采气能力，制定周期月度注采运行计划。周期动态监测资料录取计划。提出再下一周期注采气框架计划。
4
