JJF

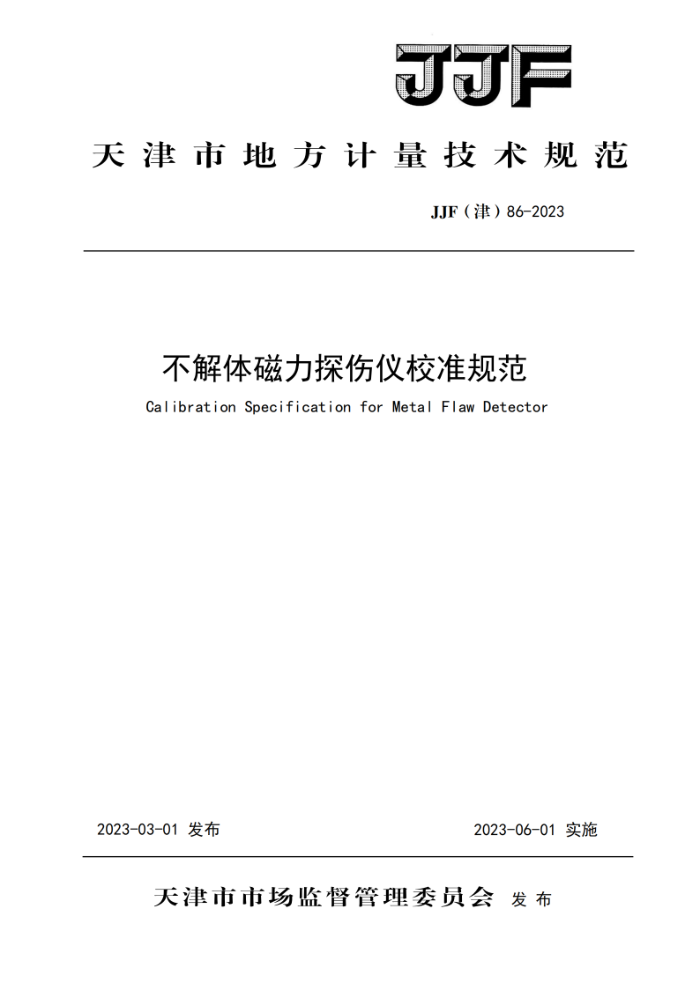

天津市地方计量技术规范
JJF（津）86-2023
不解体磁力探伤仪校准规范 Calibration Specification for Metal Flaw Detector
2023-03-01 发布
2023-06-01 实施
天津市市场监督管理委员会发布 JJF(津) 86-2023
不解体磁力探伤仪校准规范
JJF(津) 86-2023
Calibration Specification for Metal
Flaw Detector
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 广州市腾畅交通科技有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津) 86-2023
本规范主要起草人：
申洋 海 (天津市计量监督检测科学研究院）谢宁 (天津市计量监督检测科学研究院) 王伟（天津市计量监督检测科学研究院）
参加起草人：
崔素梅 (天津市计量监督检测科学研究院) 陈嘉颖（广州市腾畅交通科技有限公司）
高顺（天津市计量监督检测科学研究院 JJF(津)86-2023
目 录
引言· 1 范围· 2 引用文件 3 术语· 3.1 涡流 3.2 标准试样· 4 概述 5 计量特性 5. 1 零点误差和零点漂移 5.2 示值误差和示值重复性误差 6 校准条件 6.1 环境条件 6.2 校准专用标准试样.
(I) (1) (1) . (1) (1) (1) :(1) (1)
(1)
(2)
(2
(2) (2) (2) :(3) (3)
校准项目和校准方法 7. 1 外观 7. 2 零点误差和零点漂移…. 7. 3 裂缝深度示值误差 7. 4 示值重复性误差 8 校准结果表达· 8. 1 校准证书 8.2 校准结果的不确定度评定… 9 复校时间间隔· 附录A标准试样示意图附录B 校准记录格式附录 C 校准证书校准结果页格式附录 D 不解体磁力探伤仪示值误差测量不确定度评定·
7
(4)
:(4)
(4)
(4)
:(5)
·(6)
7
:(9)
(10)
1 JJF(津) 86-2023
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1059.1《测量不确定度评定与表示》为基础性系列规范进行制定。参考了JJG（吉）33-2004《不解体探伤仪地方检定规程》。
本规范为首次发布。
II JJF(津)86-2023
不解体磁力探伤仪校准规范
1范围
本规范适用于汽车检测的不解体磁力探伤仪（以下简称“探伤仪"）的校准。
2 引用文件
GB/T12604.6-2021无损检测术语涡流检测凡是注明引用日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用本规范
３术语 3.1 涡流 eddy currents [GB/T 12604.6-2021, 3.1.12]
交变磁场在导电材料中感应产生的电流。 3.2 标准试样 standard test specimen
金属材质的长方体， 其上表面存在 条或多条深度和宽度均匀的直线型裂缝。 4 概述
不解体磁力探伤仪是利用电磁感应原理对汽车进行无损检测裂纹的电子设备，用以保证汽车行驶安全。不解体磁力探伤仪探头载有高频交变电流的线圈，在探头接触被测物的表面时会产生交变的涡流，金属表面的缺陷会对这个涡流的特性产生影响， 从而导致线圈的阻抗发生变化。不解体磁力探伤仪通过分析阻抗变化来计算裂缝深度。
不解体磁力探伤仪主要由电源、振荡器、检波器、放大器、显示器等组成。 5计量特性 5.1零点误差和零点漂移 5.1.1 零点误差不应超过±5%FS。 5.1.2 零点漂移不应超过±3%FS。 5.2示值误差和示值重复性误差 5.2.1 裂缝深度示值误差：不超过±0.2mm或±20%。 5.2.2 示值重复性误差不应超过15%FS。
注：以上指标不适用于合格性判断，仅供参考。 JJF(津)86-2023
6 校准条件 6.1环境条件 6.1.1环境温度：（23±5）°℃C。 6.1.2木 相对湿度：不大于85%。 6.1.3 电源电压：AC50Hz时为(1±10%)220V。 6.1.4 校准应在周围无影响测量的污染、振动、噪声和电磁干扰的环境下进行。 6.2校准专用标准试样 6.2.1 标准试样表面应保持清洁，不得有油脂、灰尘等附着物。 6.2.2 技术要求
标准试样参数见表1，标准试样尺寸及材质可参照附录A。
表1标准试样参数表
序号
参数
数值
技术要求
裂缝深度
0.5 mm、1.0 mm、1.5 mm
MPE:±0.05mm
1
2
裂缝宽度
0.5 mm
MPE:±0.1 mm
7 校准项目及校准方法
7.1外观 7.1.1不解体磁力探伤仪应有清晰的铭牌，标明规格型号、制造厂名、出厂日期、出厂编号和额定电压、功率等。仪器应附有使用说明书，标明仪器准确度、测量范围、自校方法及使用条件等。 7.1.2不解体磁力探伤仪仪表面板应完好，应无影响读取数据的机械损伤、划痕现象。 7.1.3指针式不解体磁力探伤仪其指针应平直，在旋转过程中不得有刮、碰表盘及仪表面板现象、也不得有停滞、跳动的现象。 7.1.4开关、旋钮、按键等应有明显文字或符号标志，操作时应灵活可靠。 7.1.5探伤仪主机、探头不得有缺损、变形等影响测量准确度的缺陷。 7.1.6可充电的不解体磁力探伤仪，不用交流电源供电时仪器应能正常工作；当机内充电电池无电或电压值低时，面板“欠压"指示灯应亮；当用220V/50Hz交流电源供电时，充电指示灯应亮，同时仪器应能正常工作。
2 JJF(津)86-2023
7.1.7探头距试块刻线边缘>6mm时，无边缘效应的影响。 7.1.8“声光"报警功能应能正常工作。 7.1.8.1# 报警阈值应能调节。 7.1.8.2根据设备技术条件，改变报警阈值能触发报警灯光和声响动作。 7.1.9校准前准备
标准试样、被校金属探伤仪应置于同一温度环境中至少30min。 7.2零点误差和零点漂移 7.2.1零点误差
将探头垂直置于标准试样零点校准面，调节被检仪器“零点调整”及“补偿"旋钮，使仪表指针指示在表盘“0"点位置上。将探头离开试件，然后在不允许调节“零点调整”旋钮的情况下，对探伤仪进行3次“0"点的检测，用3次检测结果的平均值按公式(1)计算零点误差。
。 : d d.
×100%
(1)
式中: 8。一一零点误差，%; a一一3 次校准结果的平均值，mm; d一一仪表满度指示值，mm。
7.2.2零点漂移
将探头垂直置于标准试样零点校准面，调节被检仪器“零点调整及“补偿"旋钮，使仪表指针指示在表盘0"点位置上。每隔10min读取零点示值1次，共读取3次取其中最大值作为其零点漂移误差。 7.3裂缝深度示值误差
金属探伤仪分别测量标准试样裂缝深度为0.5mm、1.0mm、1.5mm三个点，每个点测量3次。裂缝深度示值误差按照公式(2)计算：
Ax =X- Xo
(2)
式中： △x一一裂缝深度示值误差，mm; x一一3次测量值的平均值，mm：
3
