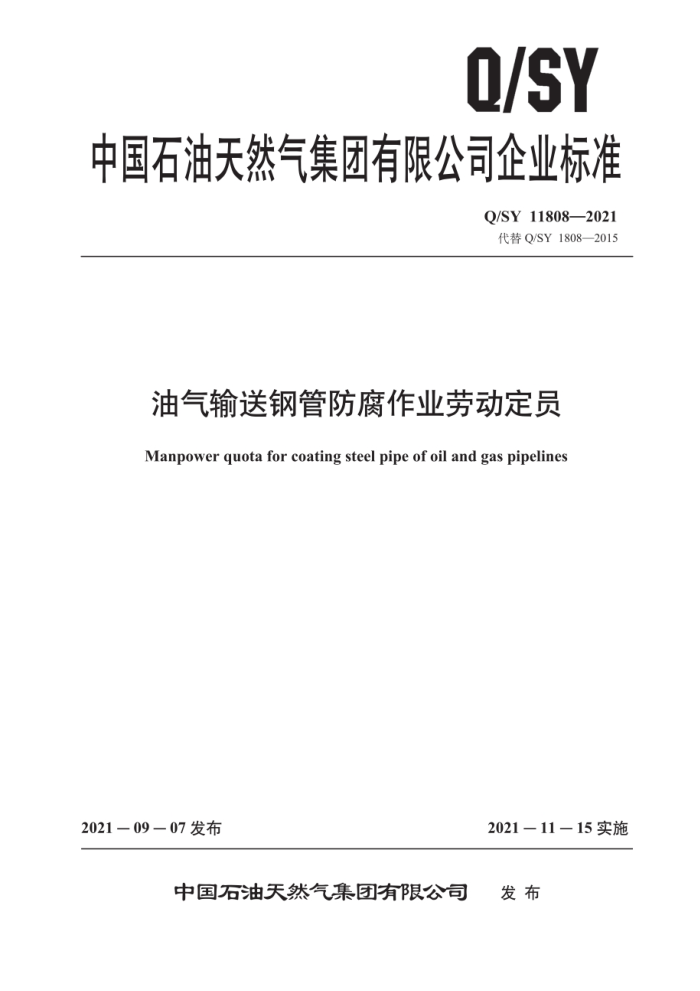

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 11808—2021 代替Q/SY1808—2015
油气输送钢管防腐作业劳动定员 Manpower quota for coating steel pipe of oil and gas pipelines
2021—09—07发布
2021－11—15实施
发布
中国石油天然气集团有限公司 Q/SY11808—2021
目 次
前言
m
范围规范性引用文件术语和定义
2
3
4钢管外防腐作业劳动定员 4.1 工艺流程 4.2 劳动定员 5钢管减阻内涂层作业劳动定员 5.1 工艺流程
5.2 劳动定员钢管内外防腐作业劳动定员
6
6.1 工艺流程 6.2 劳动定员钢管防腐作业辅助岗位劳动定员使用说明参考文献
T Q/SY11808—2021
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件代替Q/SY18082015《油气输送钢管防腐作业劳动定员》。与Q/SY1808—2015相比，除结构调整和编辑性改动外。主要技术变化如下：
a）增加了相应的规范性引用文件（见第2章）： b）增加了术语和定义（见第3章）： c）更改了钢管外防腐作业劳动定员（见表1，Q/SY1808—2015的表1） d）更改了钢管减阻内涂层作业劳动定员（见表2，Q/SY1808一2015的表2）； e）更改了钢管内外防腐作业劳动定员（见表3，Q/SY1808一2015的表3）。 本文件由中国石油天然气集团有限公司标准化委员会劳动定员定额专业标准化技术委员会提出并
归口
本文件起草单位：渤海石油装备公司，宝鸡石油钢管公司。 本文件主要起草人：郭莉、廖桂军、张晓慧、董彦坤、仇国光、刘军、华小刚、石立双、王强、
夏爽，任建功。任磊。巩忠旺。李涛。杨鹏飞李树平。
本文件及其所代替文件的历次版本发布情况为
:
2015年首次发布为Q/SY1808—2015：一本次为第一次修订。
III Q/SY 11808—2021
油气输送钢管防腐作业劳动定员
1范围
本文件规定了油气输送钢管聚乙烯（聚丙烯）防腐层作业、减阻内涂层作业及辅助生产作业的劳动定员。
本文件适用于油气输送钢管防腐作业岗位劳动定员。
规范性引用文件
卫
本文件没有规范性弓用文件
3术语和定义
下列术语和定义适用于本文件。
3.1
3LPE/3LPP钢管外防腐 external three-layer polyethylene- and polypropylene-based coatings for steel pipelines
钢管外防腐形式的一种，涂覆在钢管外壁，用于防腐及防止机械损伤的涂层。3LPE/3LPP防腐层分三层结构：底层通常为环氧粉未涂层，中间层为胶黏剂层，外层为PE（聚乙烯）层/PP（聚丙烯）层。 3.2
钢管减阻内涂层drag-reducing internal coating for steel pipelines 钢管内涂层形式的一种，涂覆在钢管内壁，主要用于天然气钢质管道，以改善天然气的流动特
性，同时为建造前期提供防腐保护，也有助于钢管内表面的目视检 查和改进管道清管效率。
4钢管外防腐作业劳动定员 4.1 工艺流程
3LPE/3LPP钢管外防腐作业示意图参见图1。 4.2 劳动定员
3LPE/3LPP钢管外防腐作业劳动定员应符合表1的要求。 Q/SY 11808—2021
碱洗、水洗
除锈检验
钢管预热除锈
管端缠纸，连管器安装
钢管输人
不合格
合格化学预处理
胶缠绕、聚乙烯（聚丙烯）缠绕
中频加热。环氧粉末喷涂
水冷却
合格品
输出交库
管端处理
徐层检验
成品包装
合格
待修品
成品检验
#补
检验
不合格废品返工
不合格品
图1钢管外防腐作业示意图
表1 3LPE/3LPP钢管外防腐作业劳动定员
序号 工序名称 岗位名称
主要作业内容
定员人数
设备使用情况
吊运机械、输人台架 2人/班
钢管吊运 将钢管从垛区倒运至输人台架
钢管输人
钢管输人 去除管端保护器，封堵钢管两端，将 输送辑道，接送料设备 2人/班
钢管放人输送辑道
碱洗、水洗 客户要求时，对钢管进行热碱水清 去离子水设备。清洗设
1
1人/班
洗，之后用去离子水清洗
备
将钢管加热到工艺要求温度，对钢管砂：操作内吹扫设备对钢管内壁进行 吹扫设备、旋转辊吹扫
外表面抛丸除锈，给除锈机补充钢 加热设备。除锈机。内 2人/（台·班)
钢管预热除锈
在人线台架检查钢管外观。移植钢管
弹性千分尺、锚纹仪测温仪、盐分测试仪
除锈前后检验 标识信息，检查钢管除锈质量及钢管
2人/班
钢管外除锈
外观质量，对缺陷进行修磨
接送料设备。输送辊道 1人/班
连管器安装 在钢管一端安装连管器
在钢管管端预留处缠纸，操作接送料 横移车（接送料设备）设备将钢管放置到成型输送辊道上 输送辊道
1
管端缠纸
2人/班
客户要求时，对钢管进行化学预处
磷酸清洗设备。水洗设备。铬酸盐涂敷设备
化学预处理 理。包括磷酸清洗，去离子水清洗钢
1人/班
管。铬酸盐涂敷
2
