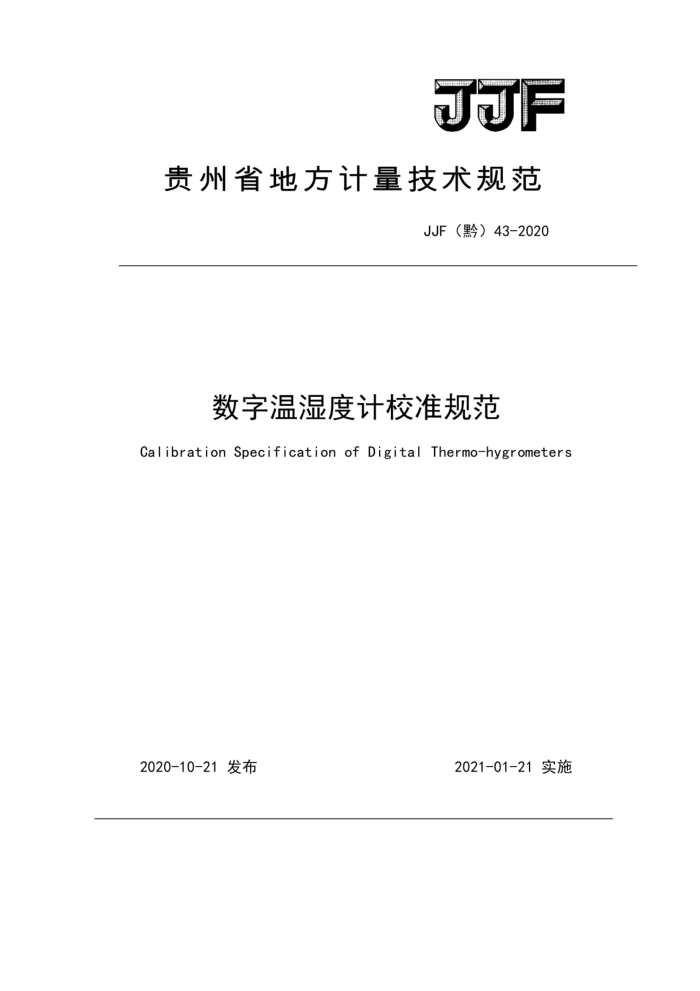

JF
贵州省地方计量技术规范
JJF（黔）43-2020
数字温湿度计校准规范
Calibration Specification of Digital Thermo-hygrometers
2020-10-21发布
2021-01-21实施 JJF（黔）43—2020
数字温湿度计校准规范 Calibration Specification of Digital
JJF（黔）43—2020
Thermo-hygrometers
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院
贵州省机械电子产品质量检验检测院
参加起草单位：贵州新长征实业发展有限责任公司
贵州省大气探测技术与保障中心
本规范委托贵州省计量测试院负责解释
T JJF（黔）43—2020
本规范主要起草人：
倪雪飞 （贵州省计量测试院）
王宁 （贵州省计量测试院）肖小庭（贵州省计量测试院）陈静（贵州省机械电子产品质量检验检测院）
参加起草人：
凌政珺（贵州新长征实业发展有限责任公司）
杨 震（贵州省大气探测技术与保障中心）
II JJF（黔）43—2020
目 髪录
引言 1范围 2引用文件 3术语和计量单位 4概述 5计量特性· 5.1温度示值误差 5.2相对湿度示值误差 5.3温度回差/相对湿滞误差 5.4重复性 6校准条件 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达. 8.1校准记录 8.2校准结果的处理附录A温度示值误差测量结果的不确定度评定示例.. 附录B相对湿度示值误差测量结果的不确定度评定示例，附录C校准原始记录格式附录D校准证书内页格式·
IV
2
.
?
.2
.2
.6
-
N
.8
.12 16 18
III JJF（黔）43—2020
引 言
本规范依据JJF1001-2011 《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》和JJF 1071-2010 《国家计量校准规范编写规则》进行编制。
IV JJF（黔）43—2020
数字温湿度计校准规范
1范围
本规范适用于测量范围为（5～50）℃、（30～95）%RH的工作级数字温湿度计（以下简称温湿度计）的校准。
2引用文件
本规范引用了下列文件： JJG205-2005 机械式温湿度计检定规程 JJF1012-2007 度与水分计量名词术语及定义 JJF1076-2001 湿度传感器校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范，
3.1温度回差temperaturehysterisiserror
同一校准点正反行程的温度差值。 3.2湿度回差humidityhysterisiserror
同一校准点正反行程的湿度差值。 3.3露点温度dew-pointtemperature
在等压的条件下将气体冷却，当气体中的水蒸气冷凝成水并达到相平衡状态时的气体温度。 3.4湿滞 humidityhysteresis
湿敏元件、湿度传感器（变送器）以及湿度计在升湿过程中心响应曲线和降湿过程的响应曲线在同湿度下的最大不重合程度。
4概述
1 JJF（黔）43—2020
温湿度计主要由感温元件、湿敏元件、测量电路和显示部分组成，其原理是利用温湿度敏感元件随温度、湿度的变化而产生不同电量特性，经过信号处理，以数字形式直接显示出温度值和相对湿度值的仪器。
温湿度计工作原理如图1所示。
感温元件
数字显示
测量电路
信号处理
湿敏元件
图1温湿度计工作原理图
5计量特性
5.1温度示值误差
温度示值误差：土2.0℃。 5.2相对湿度示值误差 5.2.1相对湿度示值误差：土5%（相对湿度在40%～70%，20℃时）。 5.2.2相对湿度示值误差：土7%（相对湿度在40%以下或70%以上，20℃时）。 5.3温度回差/相对湿滞误差 5.3.1温度回差：±0.5℃。 5.3.2相对湿滞误差：3%。 5.4重复性 5.4.1温度重复性：0.5℃。 5.4.2相对湿度重复性：2%。
注：以上技术指标不用于合格性判定，仅供参考。
6校准条件
6.1环境条件 6.1.1环境温度：（15～25）℃。 6.1.2相对湿度：≤85%。
2
