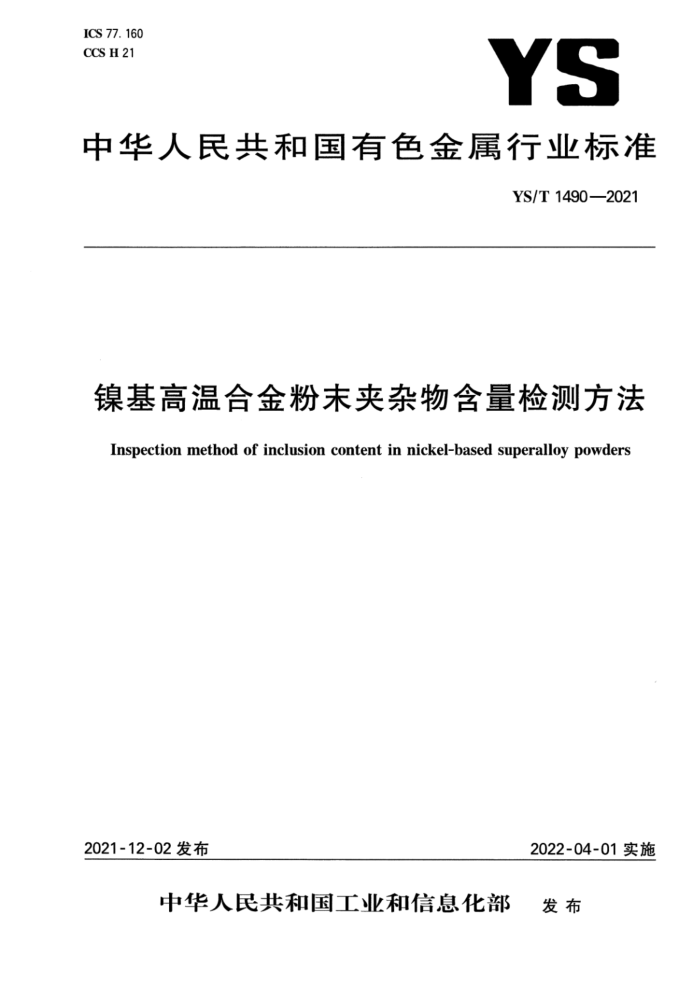

ICS 77. 160 CCS H 21
YS
中华人民共和国有色金属行业标准
YS/T 1490—2021
镍基高温合金粉末夹杂物含量检测方法
Inspection method of inclusion content in nickel-based superalloy powders
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部 发布 YS/T1490—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：西安欧中材料科技有限公司、北矿新材科技有限公司、国合通用测试评价认证股份
公司、宁波众远新材料科技有限公司、西北有色金属研究院、广东省科学院材料与加工研究所、广东省科学院工业分析检测中心、西安瑞鑫科金属材料有限责任公司。
本文件主要起草人：李鑫、王松、宋嘉明、吴昊、官海波、李晨夕、相敏、胡宇、张丽民、李增峰、励达、 伍超群、卢凤池、罗浩、孙晓亮。 YS/T1490—2021
镍基高温合金粉末夹杂物含量检测方法
1范围
本文件规定了静电分离去夹杂设备和体视显微镜检测镍基高温合金粉末中非金属夹杂物含量的方
法。
本文件适用于以气雾化、旋转电极雾化制备的粒度为45μm～300μm的镍基高温合金粉末。铝合金粉末、钛及钛合金粉末、钻基合金粉末、钢铁粉末等可参照本文件执行。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5314粉末冶金用粉末取样方法 GB/T19863体视显微镜试验方法
3术语和定义
本文件没有需要界定的术语和定义。
4原理
利用金属粉末和非金属夹杂物在介电常数、形貌和颜色上的差异，通过电晕放电现象对金属粉末和
非金属夹杂物进行分离处理，采用体视显微镜统计非金属夹杂物的个数，获得金属粉末中的非金属夹杂物含量。
5 5试剂和材料
5.1无水乙醇：工业级。 5.2玻璃培养Ⅲl：Φ60mm~Φ120mm。 5.3玻璃载玻片：75mm×25mm×2mm。
6 仪器设备
6.1静电分离去夹杂设备
静电分离去夹杂设备包括分配器、给料器、电晕电极、辊筒、辊刷、夹杂收集区和合格粉收集区，如图 1所示。
1 YS/T1490—2021
3
088809993 晶果
标引序号说明： 1 分配器； 2 一给料器； 3 一电晕电极；
一辊筒； 5-辊刷；
4
夹杂收集区；
6
7---合格粉收集区。
图1静电分离去夹杂设备示意图
6.2体视显微镜
体视显微镜带有反射光源，配备图像传感器，可实时成像，最大放大倍数应不小于70倍。
7样品
应按照GB/T5314的规定取3份样品，每份200g士10g。
8试验步骤
8.1设备清理 8.1.1开启静电分离去夹杂设备电源开关，随后启动辊筒、辊刷，调节转速至不小于70r/min，运行 3min~5min。 8.1.2关闭辊筒、辊刷，清理夹杂收集区和合格粉收集区至无残留粉末。 8.2样品干燥 8.2.1取第一份样品倒人分配器中。 8.2.2设定加热温度为65℃士5℃，保温15min后停止加热，然后自然冷却至室温。 8.3分离和收集 8.3.1开启高压电开关，调节电晕电极电压至10kV~20kV。 8.3.2启动辊筒、辊刷，调节转速至40r/min~70r/min。 2 YS/T1490—2021
8.3.3开启给料器开关，调节给料器频率，使样品平铺流动至辊筒上方进行静电分离，分离速度为 40g/min~50g/min。 8.3.4样品静电分离结束后，关闭给料器、辊筒、辊刷和高压电开关 8.3.5取出合格粉收集区中的粉末，倒入分配器中。 8.3.6重复8.3.1到8.3.5中操作步骤，完成三次静电分离。 8.4观察 8.4.1三次静电分离后，取出夹杂收集区中的粉末，倒人测试载体中，然后滴人适量无水乙醇（5.1)，用玻璃载玻片(5.3)刮平，使粉末平铺。 8.4.2将制样后的载体放置于体视显徽镜载物台上，选择反射光模式，选取适当放大倍数，调整物镜与载体的距离，使粉末成像清晰。体视显微镜的操作应按照GB/T19863的规定进行。 8.4.3在整个视场中观察粉末中非金属夹杂物，体视显微镜下非金属夹杂物典型形貌如图2所示，
图2体视显微镜下非金属夹杂物典型形貌
8.5记录
统计第一份样品中的非金属夹杂物数量，记为n1。对另两份样品进行试验，记录第二份和第三份样品中的非金属夹杂物数量，分别记为n2、n3。
9试验数据处理
9
计算三份样品夹杂物数量n1、n2、n3的算术平均值，得出粉末非金属夹杂物含量，单位为个/200g。 计算结果应按相关产品标准的要求进行修约。如未规定具体要求，测得的结果保留至个位数。
10试验报告
试验报告应包括下列内容： a）测试样品所需的所有细节； b) 所用仪器类型； c）测试结果； d）本文件未规定的操作； YS/T1490—2021
e) 影响测试结果的因素； f) 本文件编号。
4 6
