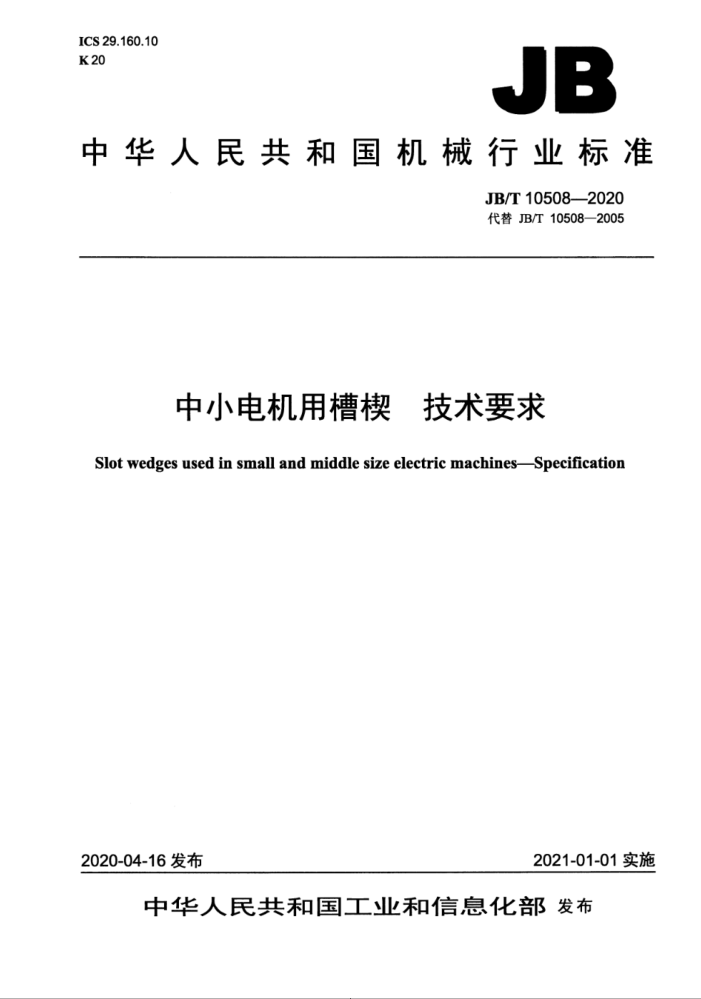

ICS 29.160.10 K 20
JB
中华人民共和国机械行业标准
JB/T10508—2020 代替JB/T10508—2005
中小电机用槽楔 技术要求
Slot wedges used in small and middle size electric machines-Specification
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 JB/T10508—2020
目 次
前言 1范围 2规范性引用文件。 3术语和定义. 4产品分类.. 5技术要求. 5.1外观. ..尺公. 5.3性能要求 6试验方法
6.1 外观. 6.2 尺寸及其公差 6.3 密度， 6.4 吸水性 6.5 沿面耐电压 6.6 弯曲强度 6.7 抗劈强度 6.8 热稳定性 6.9 相对磁导率 6.10 阻燃性 7检验规则.. 7.1 检验项目 7.2 检验项目分类 7.3抽样办法 7.4判断规则， 8标志和包装参考文献
L
图1抗劈强度试验装置示意图
表1引拔槽楔性能要求表2玻璃布层压板槽楔性能要求表3磁性引拔槽楔和磁性玻璃布层压板槽楔性能要求表4出厂检验项目表5型式检验项目表6引拔槽楔和玻璃布层压板槽模、磁性引拔槽楔和磁性玻璃布层压板槽楔检验项目的分类·.
3
.5 JB/T105082020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10508一2005（中小电机用槽模技术条件》，与JB/T10508一2005相比主要技术
变化如下：
修改了玻璃布层压板槽楔的要求（见5.3，2005年版的表1）；修改了引拔槽楔常态弯曲强度要求（见表1，2005年版的表1）；增加了引拔槽模热态弯曲强度要求（见表1）修改了引拔槽楔常态抗劈强度要求（见表1，2005年版的表1）；增加了引拔槽楔热态抗劈强度要求（见表1）；修改了磁性引拔槽楔和磁性玻璃布层压板槽楔常态弯曲强度要求（见表3，2005年版的表2）；增加了磁性引拔槽楔和磁性玻璃布层压板槽楔热态弯曲强度要求（见表3：2005年版的表2）；一增加了热态弯曲强度测试方法（见6.6）；增加了热态抗劈强度测试方法（见6.7）。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：上海电机系统节能工程技术研究中心有限公司西安泰富西玛电机有限公司、康
富科技股份有限公司、山东华力电机集团股份有限公司、中车株洲电机有限公司：上海德驱驰电气有限公司、浙江沪龙科技股份有限公司、上海电器设备检测所有限公司。
本标准主要起草人：张生德、李园园、滕艳玲、万勇、张文斌、张小龙、陈仙根、黄慧洁。 本标准所代替标准的历次版本发布情况为：
JB/T10508--2005
II JB/T10508—2020
中小电机用槽楔技术要求
1范围
本标准规定了中小电机用槽模的术语和定义、产品分类、技术要求、试验方法、检验规则、标志和包装。
本标准适用于引拔槽楔、玻璃布层压板槽楔、磁性引拔槽楔和磁性玻璃布层压板槽楔（以下简称槽楔）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分浸渍法、液体比重瓶法和滴定法 GB/T1034一2008塑料吸水性的测定 GB/T1303.4电气用热固性树脂工业硬质层压板 第4部分：环氧树脂硬质层压板 GB/T1303.5 5电气用热固性树脂工业硬质层压板 第5部分：三聚氰胺树脂硬质层压板 GB/T1303.6 电气用热固性树脂工业硬质层压板 第6部分：酚醛树脂硬质层压板 GB/T1303.7E 电气用热固性树脂工业硬质层压板 第7部分：聚酯树脂硬质层压板 GB/T1303.8 电气用热固性树脂工业硬质层压板 第8部分：有机硅树脂硬质层压板 GB/T1303.9 电气用热固性树脂工业硬质层压板第9部分：聚酰亚胺树脂硬质层压板 GB/T1303.10 电气用热固性树脂工业硬质层压板第10部分：双马来酰亚胺树脂硬质层压板 GB/T1303.11电气用热固性树脂工业硬质层压板第11部分：聚酰胺酰亚胺树脂硬质层压板 GB/T1408.1一2016绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3217—2013永磁（硬磁）材料磁性试验方法 GB/T5169.11一2017电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品
的灼热丝可燃性试验方法（GWEPT）
GB/T9341-2008塑料弯曲性能的测定
3术语和定义
下列术语和定义适用于本文件。
3.1
［绝对］磁导率 Cabsolute) permeability A 标量或张量，在介质中该量与磁场强度H之积等于磁通密度B。 JB/T10508—2020
注：对于各向同性介质，绝对磁导率是标量：对于各向异性介质，绝对磁导率是张量。
3.2
相对磁导率 relative permeability HT 标量或张量，等于绝对磁导率除以磁常数（真空磁导率uo）。 注：真空磁导率μg=4元×10H/m起
4产品分类
产品按制造工艺分为以下四个类型：
引拔槽楔；玻璃布层压板槽楔：一磁性引拔槽模：磁性玻璃布层压板槽楔。
5技术要求
5.1外观
引拔槽和磁性引拔槽楔表面应平整光滑，无裸露纤维、气泡。杂质，端部无开裂现象。 玻璃布层压板槽楔和磁性玻璃布层压板槽楔是由玻璃布层压板经机加工而成的，其表面应平整，加
工面应平直，无开裂和烧焦痕迹，内部无分层裂纹。 5.2尺寸公差
长度尺寸应符合GB/T1804—2000中的粗糙c精度要求，宽度和厚度尺寸应符合GB/T1804一2000 中的中等血精度要求。 5.3性能要求
引拔槽模应符合表1的规定。 玻璃布层压板槽楔应符合表2的规定。表2中未列出的其他玻璃布层压板槽楔应符合其相关层压板
标准，若没有相关层压板标准，应符合表1的规定。
表1 引拔槽楔性能要求指标名称密度吸水性
序号 1 2 3 4
单位 g/cm3 %
指标值 ≥1.7 ≤0.5
沿面耐电压（12kV) 弯曲强度
不击穿、无闪络
一
常态热态常态热态
≥500 ≥250 ≥3 000 ≥1500
MPa
N/10 mm
5
抗劈强度
6 7
热稳定性（200℃，24h）
不分层、不开裂
阻燃性（灼热丝法，960℃土15℃，30s士1s）
合格
2 JB/T10508—2020
表2 ：玻璃布层压板槽楔性能要求玻璃布层压板槽楔环氧树脂玻璃布层压板槽楔三聚氰胺树脂玻璃布层压板槽楔酚醛树脂玻璃布层压板槽楔聚酯树脂玻璃布层压板槽楔有机硅树脂玻璃布层压板槽模聚酰亚胺树脂玻璃布层压板槽模双马来酰亚胺树脂玻璃布层压板槽楔窦酰胺酰亚胺树脂玻璃布层压板槽模
序号 1 2 3 4 5 6 7 8 磁性引拔槽楔和磁性玻璃布层压板槽楔应符合表3的规定。 注：对新能源汽车驱动电机用槽模按GB/T2408一2008的规定进行阻燃性试验，其性能要求按供需双方协议的
技术要求按GB/T1303.4的规定按GB/T1303.5的规定按GB/T1303.6的规定按GB/T1303.7的规定按GB/T1303.8的规定按GB/T1303.9的规定按GB/T1303.10的规定按GB/T1303.11的规定
规定。
3 磁性引拔槽模和磁性玻璃布层压板槽模性能要求
序号 I 2 3 4 5 6 7 注：抗劈强度仅适用于引拔槽模。
指标名称密度吸水性
单位 g/cma % MPa N/10mm
指标值 ≥2.5 ≤0.5 ≥220 ≥130 ≥600
常态热态
弯曲强度
抗劈强度
热稳定性（200℃，24h）相对磁导率（80kA/m）
不分层、不开裂
≥3.0 合格
阻燃性（灼热丝法，960℃土15℃，30s土1s）
6 试验方法
6.1 外观
目测，记录观察结果。 6.2尺寸及其公差
用游标卡尺在槽模的两端和中央部位分别测量宽度和厚度，以5个试样测试值的平均值作为试验结果。 6.3密度
应按GB/T1033.1一2008中A法（浸渍法）进行试验，以3个试样密度的平均值作为试验结果，取两位有效数字，单位为克每立方厘米（g/cm）。
3 JB/T10508—2020
6.4吸水性
应按GB/T1034一2008中6.3（方法1）进行试验。以3个试样测试值的平均值作为试验结果，取两位有效数字。 6.5沿面耐电压
应按GB/T1408.1一2016的规定进行试验，电极采用两个25mm宽铝箱，间距30mm。取3个试样，施加12kV电压1min，试样无击穿、无闪络为通过。 6.6弯曲强度
应按GB/T9341-2008的规定进行弯曲强度试验。 在23℃土2℃下进行常态弯曲强度试验。 在耐热等级对应的耐热极限温度土2℃下进行热态弯曲强度试验。如槽楔耐热等级为155（F）级
则在155℃士2℃下进行热态弯曲强度试验。
取五个测试值的中值作为试验结果，取整数位，单位为兆帕MPa）。 试验仪器采用试验拉力机，其应符合GB/T9341一2008的要求。
6.7抗劈强度
试验设备采用试验拉力机，其应符合GB/T9341一2008的要求。 按照以下要求进行抗劈强度试验：
取长度为20mm土0.20mm的5个试样，并将试样水平放置在如本标准图1所示的试验装置中，压头刃口方向与试样长度方向相同：在23℃土2℃下进行常态抗劈强度试验，在耐热等级对应的耐热极限温度土2℃下进行热态抗劈强度试验：以50mm/min速度施加负荷，直至试样劈裂，记录破坏负荷，并按公式（1）计算抗劈强度。
5=P/2*
(1)
式中： s一抗劈强度，单位牛每10毫米（N/10mm）：
一破坏负荷，单位为牛（N）。 以5个测试值的平均值作为试验结果。
说明：
试验平台。 图1抗劈强度试验装置示意图
一压头：
试样：
1
2
4 JB/T105082020
6.8热稳定性
将3个试样放置于200℃土2℃的电热恒温干燥箱中，保持24h土1h后从干燥箱中取出冷却至室温。 自测观察，试样应无分层和开裂现象。
6.9 相对磁导率
应按GB/T3217一2013中的试验方法进行测定，采用的磁场强度为80kA/m。 6.10阻燃性
应按GB/T5169.11一2017中的灼热丝法进行着火危险试验，试样应经受试验温度为960℃土15℃，试验持续时间为30s土1s的灼热丝法试验而无损坏。
7检验规则
7.1检验项目
槽楔应检验合格后才能出厂，槽楔检验分为出厂检验和型式检验。槽模出厂检验项目及型式检验项目见表4和表5。有下列情况之一时，应进行型式检验：
经鉴定定型后制造厂第一次试制或小批试生产：结构、材料和工艺有较大变动：模具经过修理后或新制造；出厂检验与以前进行的型式检验结果有较大差异：成批生产的槽模定期抽试，每年抽试一次。
表4出厂检验项目
磁性引拔槽楔和磁性玻璃布层压板槽模
检验项目外观尺寸沿面耐电压弯曲强度热稳定性 “"表示该产品适用于此项目。 “一”表示该产品不适用于此项目。
引拔槽楔和玻璃布层压板槽楔
. . . .
. . b . .
表5型式检验项目
检验项目外观尺寸密度吸水性沿面耐电压弯曲强度
引拔槽模和玻璃布层压板槽模
磁性引拔槽模和磁性玻璃布层压板槽械
. . . 0 _b .
. . . . .
