JB

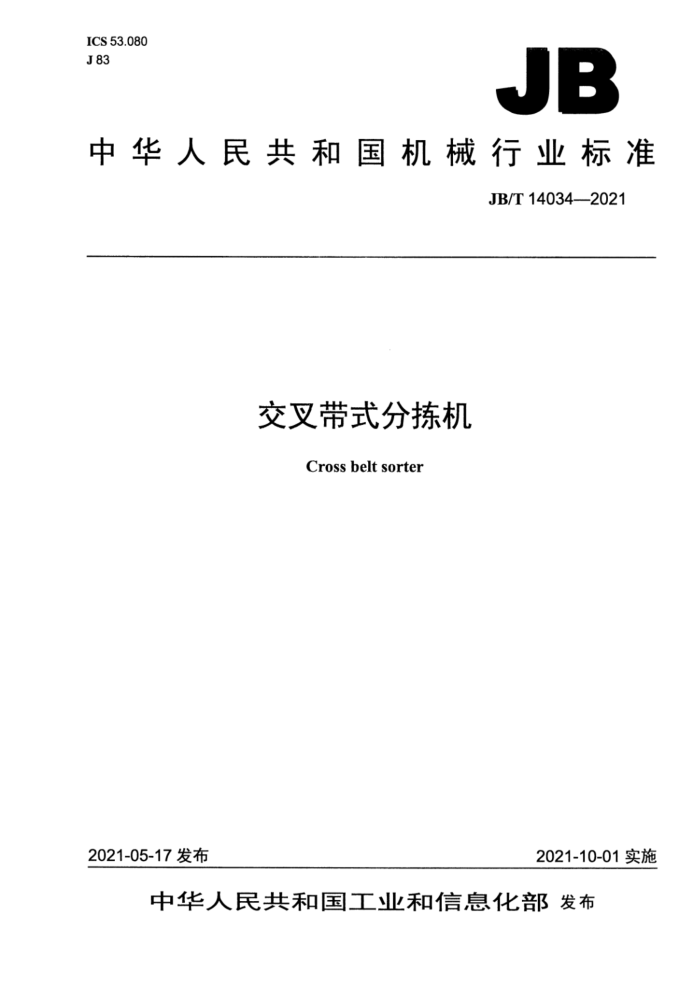

中华人民共和国机械行业标准
JB/T14034—2021
交叉带式分栋机
Cross belt sorter
2021-10-01实施
2021-05-17发布 目 次
前言 1范围. 2规范性引用文件 3术语和定义 4分类 5基本组成和主要参数. 5.1基本组成.
5.2 主要参数. 6技术要求 6.1 工作条件. 6.2 使用条件.... 6.3 主要性能指标. 6.4 健康、安全与环境保护 6.5 分抹机技术要求... 6.6 主要部件技术要求 6.7 控制系统要求.. 6.8 信息管理系统要求 6.9 空载和负载运行. 7试验方法 7.1 试验用仪器、仪表及精度 7.2 主要性能试验 7.3 健康、安全与环境保护试验 7.4 分抹机试验 7.5 主要部件试验. 7.6 控制系统试验. 7.7 信息管理系统试验. 7.8 空载和负载运行试验 8检验规则 8.1 出厂检验. 8.2 型式检验. 9标志、包装、运输和贮存 9.1 产品标志 9.2 安全标志... 9.3 包装箱标志 9.4 包装、运输和贮存附录A（规范性附录）分抹能力、分差错率、识别差错率、分抹破损率试验方法
1
11 11 12 13
13 1 13
14 14 .. 14
14 14 15 .16 16
A.3 试验步骤，
图1 直线型分栋机典型结构. 图2 环型分抹机典型结构图3 交叉带小车典型结构.. 图41 供包台、格口典型结构图5 典型测量点分布图.
2
.10
表1 结构参数. 表2 物品类别及规格表3 分能力额定值。 表4 修正值. 表5# 控制系统功能试验.. 表6 信息管理系统功能试验表7 检验项目
T 10 .12 13 .14 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国物流仓储设备标准化技术委员会（SAC/TC499）归口。 本标准负责起草单位：昆明船舶设备集团有限公司、北京起重运输机械设计研究院有限公司。 本标准参加起草单位：普天物流技术有限公司、北自所（北京）科技发展有限公司、沈阳新松机器
人自动化股份有限公司、深圳市凯东源现代物流股份有限公司、山西东杰智能物流装备股份有限公司。
本标准主要起草人：闵定勇、陆大明、张剑、陈涤新、赵汝雄、吴双、王墨洋、孙志坚、马慧敏、 卢稳、李德虎、甘仲平、杨晓代。
本标准为首次发布。 交叉带式分栋机
1范围
本标准规定了交叉带式分栋机的术语和定义、分类、基本组成、主要参数、技术要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于交叉带式分栋机（以下简称分栋机）的设计、制造、检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894安全标准及其使用导则 GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工
程法
GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB5725安全网 GB/T6107使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口 GB/T6388运输包装收发货标志 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286—1998色漆和清漆漆膜的划格试验 GB/T10595—2017带式输送机 GB/T13306标牌 GB/T14436 6工业产品保证文件总则 GB/T14521—2015 5连续搬运机械术语 GB/T14687-2011工业脚轮和车轮 GB/T18127 商品条码物流单元编码与条码表示 GB/T18348 商品条码条码符号印制质量的检验 GB/T18354 物流术语 JB/T5947 工程机械包装通用技术条件 JB/T5994 装配通用技术要求
3术语和定义
GB/T18354GB/T14521-2015界定的以及下列术语和定义适用于本文件。
3.1
交叉带式分栋机 L cross belt sorter 3.2
交叉带小车crossbeltcarrier 沿轨道运行的具有承载和分功能的带式作业单元。
3.3
供包台 infeed ofunit loads 实现待分抹物品输入交叉带小车的装置。
3.4
格destination 实现分抹物品输出或贮存的装置。
3.5
分栋能力 sorting availability 单位时间内能分抹物品的数量，单位为件每小时（件/h）。
3.6
分差错率 sorting error rate 错分格口的物品数量占分栋物品总数量的百分比。
3.7
识别差错率 recognition error rate 有效条码信息未被正确识别的物品数量占分栋物品总数量的百分比。
4分类
分抹机按布局形式可分为直线型和环型，如图1和图2所示。
5基本组成和主要参数
5.1基本组成
分抹机主要由交叉带小车、驱动装置、轨道、供包台、信息识别仪、控制系统、信息管理系统、格口等组成，如图1、图2所示。
四 回
Ar
D
主线运行方向
主线运行方向
A
说明： 1— 交叉带小车： 2- 驱动装置： 3- 轨道：
4- 供包台：
信息管理系统：
8格口。
S
信息识别仪：一控制系统：
6- 回回
说明： 1—交叉带小车；
供包台：信息识别仪；
7信息管理系统
一格口。
一驱动装置： 3-轨道；
2-
8-
-
一控制系统；
T
图2环型分栋机典型结构
5.2主要参数
分抹机结构参数见表1。
表1结构参数
序号 项目
名称 单位长度1 宽度bl
参数
备注
由交叉带小车节距值与交叉带小车数的乘积确定
分抹机
分机截面宽度，由分抹机的水平投影最大外廓尺寸确定
mm
高度h1
由交叉带小车输送面离地面的高度确定
2 交叉带小车 节距P2 mm 500
1200 见图3
600
800
1000
供包台 导入角度 (°) 格口
见图4 见图4
3 4
0、30、45、60、90
倾角4
"
0~35
注：表中li=P2n，其中n为分掠机在总体布局中交叉带小车的数量，属于推荐值。
a
1O1
中
P2
2
说明： 0
4
说明： 0供包台导入角度； 04- 格口倾角。
图4供包台、格口典型结构
6技术要求
6.1工作条件
分抹机在下列条件下应能正常工作： a）环境温度：-5℃～40℃： b）相对湿度：≤80%，无凝结： c）电源：3/N/PEAC50Hz/TN-S，380V±38V，50Hz±1Hz。 注：出口整机应根据采购方指定的电源电压和频率设计。
6.2使用条件 6.2.1 1分栋的物品类别及规格见表2。
表2物品类别及规格
物品规格mm 最小：100×100×1 最大：1200×800×800
物品质量kg 最小：0.02 最大：35
物品类别文件类、包装袋、箱类
注：分抹机不适应球状、圆柱状等自身重心不稳定的物品
6.2.2条码的编码与表示应符合GB/T18127的规定。 6.2.3条码等级不应低于1.5/10/670，条码符号的检测和质量评价见GB/T18348的规定。 6.3主要性能指标
