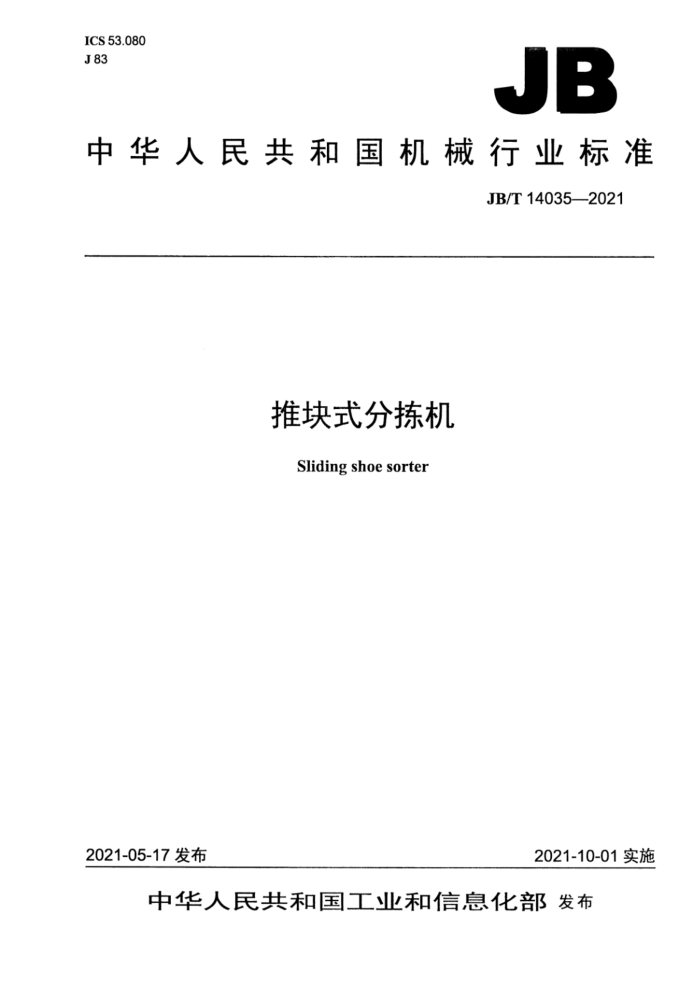

JB
中华人民共和国机械行业标准
JB/T140352021
推块式分机 Sliding shoe sorter
2021-05-17发布
2021-10-01实施 目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4组成和基本参数 4.1组成 4.2基本参数 5工作条件.. 5.1环境条件 5.2 使用条件 6技术要求
III
6.1 主要性能指标. 6.2 整机技术要求 6.3 主要零部件技术要求. 6.4 控制系统要求 6.5 设备抗干扰要求. 6.6 设备可靠性要求 6.7 运行要求. 6.8 安全防护要求， 6.9 设备表面处理要求.. 7试验方法 7.1 试验用仪器、仪表及精度 7.2 主要性能试验 7.3 主要零部件试验 7.4 控制系统试验. 7.5 设备抗干扰试验. 7.6 设备的可靠性试验. 7.7 运行试验. 7.8 安全防护试验 7.9 设备表面处理试验. 8检验规则， 8.1 出厂检验 8.2 型式检验... 9标志、包装、运输和贮存 9.1 产品标志. 9.2 安全标志..
-
11
11 12 12 12 12 12 13 13 13 13 附录A（规范性附录） 分栋能力、分抹差错率、识别差错率试验方法 A.1 试验准备 A.2 试验要求. A.3 试验步骤
15
15 .15
图1 分栋机组成示意图.. 图2 分主机组成示意图. 图3 分抹模块结构示意图。 图4分栋机组成典型结构图. 图5 5分抹主机、格口典型结构图图 6 不同规格物品示意图. 图7 噪声测试点布置图
.3 2
10
表1 分抹机结构参数，表2分抹机不同速度下设备噪声表3背景噪声修正值.. 表4分栋机运行试验. 表5检验项目.
6
11 12 13 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国物流仓储设备标准化技术委员会（SAC/TC499）归口。 本标准负责起草单位：浙江德马科技股份有限公司、北京起重运输机械设计研究院有限公司。 本标准参加起草单位：北自所（北京）科技发展有限公司、普天物流技术有限公司、深圳市凯东源
现代物流股份有限公司、昆明昆船物流信息产业有限公司。
本标准主要起草人：白振成、滕旭辉、汤小明、王墨洋、吴双、刘斌、王乔、卢稳、张志英，本标准为首次发布。 推块式分栋机
1范围
本标准规定了推块式分抹机的术语和定义、组成、基本参数、工作条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于推块式分机（以下简称分抹机）的设计、制造、检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T755旋转电机定额和性能 GB/T1243传动用短节距精密滚子链~套筒链、附件和链轮 GB2894安全标准及其使用导则 GB/T3768—2017声学声压法测定噪声源 原声功率级反射面上方采用包络测量表面的简易法 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的自视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286色漆和清漆漆膜的划格试验 GB12904 商品条码零售商品编码与条码表示 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T18127 商品条码物流单元编码与条码表示 GB/T21776 粉末涂料及其涂层的检测标准指南 GB/T35738一2017物流仓储配送中心输送、分抹及辅助设备分类和术语 JB/T12919 成件物品用轻型带式输送机
3术语和定义
GB/T35738一2017界定的以及下列术语和定义适用于本文件。
3.1
推块式分栋机sliding shoesorter 通过推块侧推方式改变物品运行轨迹，实现物品分栋的设备。 ［GB/T35738—2017，定义2.2.1.2]
3.2
供包线infeedline 3.3
分栋主机main sorter 一种采用转辙机构等零部件来实现分援功能的主输送机。
3.4
信息识别 information reading 采用信息识别装置对物品标识的信息进行读取并传输。
3.5
同步输送线 metering conveyor 具有对物品进行速度调整、位置跟踪、同步导入等功能的输送线。
3.6
格口chute 用以容纳被分抹的物品，具有一定容量的滑槽或一段传输机构。
3.7
承载单元 carring unit 由推块、滑板、链条、行走轮与导向轮等组成的可承载物品进行输送的机构。
3.8
推块sliding shoe 通过滑动来推动物品进行分的块状结构件。
3.9
滑板slat 承载物品且跟随链条一起运行的链板。
3.10
导向轴pin 固定在推块上具有导向功能及计数作用的栓轴，
3.11
转辙机构switch 一种可通过转动或伸缩实现推块、导向轴或导向轮改变行走方向的机构。
3.12
分栋能力sortingavailability 单位时间内分抹物品的数量，单位为件每小时（件/h）。
3.13
分栋差错率sortingerrorrate 错误分抹的物品数量占分抹总数量的百分比。
3.14
识别差错率 recognition error rate 有效条码信息未被正确识别的物品数量占分冻总数量的百分比。
4组成和基本参数
4.1组成 4.1.1分栋机组成 A
G
A
BEY
说明：
一供包线； 2信息识别装置
1
分栋主机；格口：
4
5- 6控制系统。
一同步输送线：
3
图1分栋机组成示意图
4.1.2分栋主机组成
分栋主机一般由张紧模块、分抹模块、连接模块、驱动模块四部分组成，如图2所示。
3
2
O
aaad
2V
2
D
V
5V
心
M
C
说明：
张紧模块： 2——分栋模块： 3-—连接模块； 4- 一驱动模块。
1
图2分擦主机组成示意图
4.1.3分栋模块
分栋模块一般包含承载单元（推块、滑板、链条等）、转辙机构、导轨、机架等部分，如图3所示。 说明： 1 一推块； 2——滑板； 3—链条； 4——转辙机构； 5—导轨； 6-机架。
图3分栋模块结构示意图
4.2基本参数
分机包含的各单机结构参数应优先选用表1规定的数值，分抹机组成、分抹主机及格口的典型结构图如图4、图5所示。
表1 分栋机结构参数单位
序号 项目 1 供包线 有效宽度b1
名称
参数
500600-700-800900-10001100-1200
mm
长度11
10002000、3000、4000、5000 500、600、700800、9001000、1100、1200
同步输送线 有效宽度b2
mm
2
长度12 宽度W1 有效宽度b3 高度hi 分栋角度61 有效宽度b4 倾角02
分抹主机从头到尾的直线长度
m
分栋主机截面宽度，由整机的水平投影最大外廓尺寸确定
分栋主机
分抹主机可承载输送物品的最大宽度由分抹主机输送面距离地平面的高度确定
3
mm
(°) mm (")
20304590
格口可承载输送物品的最大宽度
格口
4
0~35
