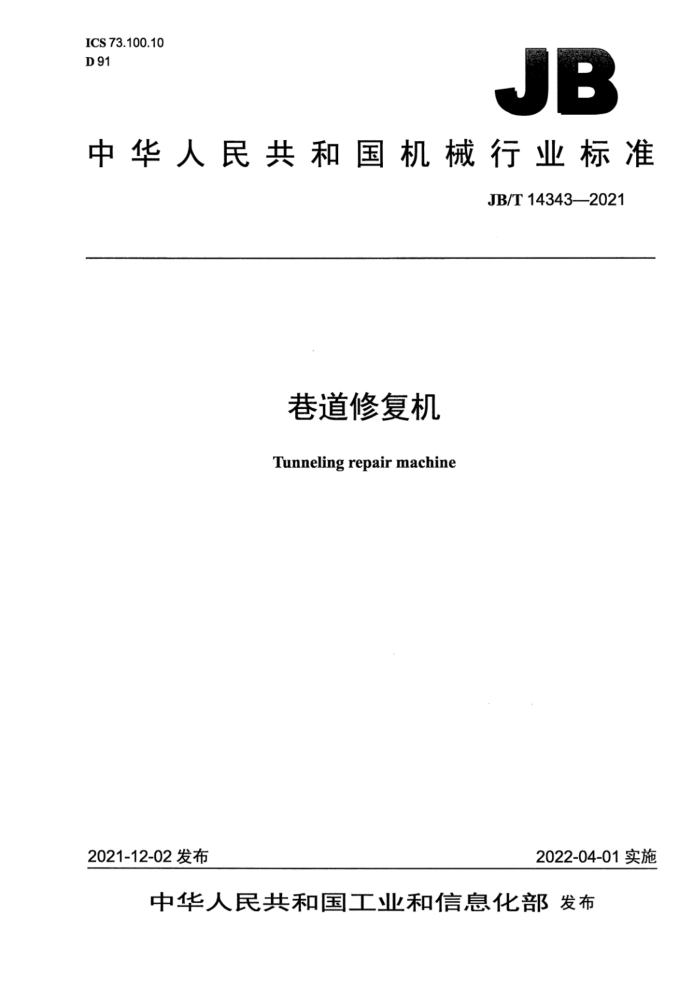

ICS73.100.10 D 91
JB
中华人民共和国机械行业标准
JB/T14343—2021
巷道修复机 Tunneling repair machine
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准巷道修复机 JB/T14343-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2022年4月第1版第1次印刷
定价：18.00元
*
书号：15111·16234 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T14343—2021
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型式与基本参数 4.1型式.. 4.2型号-... 4.3基本参数 5技术要求 5.1环境适应性. 5.2基本要求... 5.3安全要求 6试验方法 6.1试验条件 6.2试验方法 7检验规则. 7.1检验类别 7.2出厂检验. 7.3型式检验. 8标志、包装、运输和贮存
1
L
图1 巷道修复机结构示意图，
表1基本参数. 表2出厂检验项目及分类 JB/T143432021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：江西蓝翔重工有限公司、萍乡学院、洛阳矿山机械工程设计研究院有限责任
公司。
本标准主要起草人：何宇、李杨、李涛涛、唐福新、何萍、李凯、龚良发、陶文嘉。 本标准为首次发布。
ⅡI JB/T14343—2021
巷道修复机
1范围
本标准规定了巷道修复机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在金属矿、非金属矿、煤矿及工程隧道中完成巷道修复作业的巷道修复机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3 爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.4 爆炸性环境第4部分：由本质安全型“i”保护的设备 GB/T4652 地下矿用装岩机和装载机试验方法 GB/T4879—2016防锈包装 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB5226.3机械安全机械电气设备第11部分：电压高于1000Va.c.或1500Vd.c.但不超过
36kV的高压设备的技术条件
GB/T7935液压元件通用技术条件 GB/T8420 土方机械司机的身材尺寸与司机的最小活动空间 GB/T8595 土方机械司机的操纵装置 GB/T8923.1—2011 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T12972.1 矿用橡套软电缆第1部分：一般规定 GB/T12972.2 矿用橡套软电缆 第2部分：额定电压1.9/3.3kV及以下采煤机软电缆 GB/T12972.3 3矿用橡套软电缆 第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆 GB/T12972.4 矿用橡套软电缆 第4部分：额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆 GB/T12972.5 矿用橡套软电缆 第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆 GB/T12972.8 矿用橡套软电缆 第8部分：额定电压0.3/0.5kV矿用电钻电缆 GB/T 12972.9 矿用橡套软电缆 第9部分：额定电压0.3/0.5kV矿用移动轻型橡套软电缆 GB/T13306 5标牌 GB/T13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则 GB/T14039一2002液压传动油液固体颗粒污染等级代号 GB16710土方机械噪声限值 GB/T17301土方机械操作和维修空间棱角倒钝 GB17957 凿岩机械与气动工具安全要求
1 JB/T14343—2021
GB19517 国家电气设备安全技术规范 GB/T 21153 土方机械尺寸、性能和参数的单位与测量准确度 GB/T25517.1 矿山机械安全标志第1部分：通则 GB/T 25517.2 矿山机械安全标志第2部分：危险图示符号 GB/T25613 土方机械司机位置发射声压级的测定定置试验条件 GB/T25615 土方机械司机位置发射声压级的测定动态试验条件 GB/T37400.3 重型机械通用技术条件第3部分：焊接件 GB/T37400.10 重型机械通用技术条件第10部分：装配 GB/T37400.12 重型机械通用技术条件第12部分：涂装 GB/T 37400.13 重型机械通用技术条件第13部分：包装 MT/T 98 液压支架用软管及软管总成检验规范 MT 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则 MT 818.1 煤矿用电缆第1部分：移动类软电缆一般规定 MT 818.5 煤矿用电缆第5部分：额定电压0.66/1.14kV及以下移动软电缆 MT 818.9 煤矿用电缆第9部分：额定电压0.3/0.5kV煤矿用移动轻型软电缆
3术语和定义
下列术语和定义适用于本文件。
3.1
巷道修复机tunnelingrepairmachine 工作臂可以沿车身轴线旋转360°，左右摆动35°，可以完成煤矿、半煤岩巷道、全岩巷道、全煤
巷道和金属矿山巷道的顶板、底板及侧帮的日常维护作业，可以清除井下巷道的地鼓现象，进行隧道轮廊修整，还可以根据需要快速更换破碎锤，对大块岩石、煤块进行破碎的巷道修护设备。
4型式与基本参数
4.1、型式
巷道修复机是电动机驱动、履带或轮胎行走、破碎锤与挖斗可快速更换，具有隔爆型电气设备的多种功能巷道修护设备。其基本结构型式如图1所示。
2 JB/T14343—2021
说明： H,- -最大挖掘高度； H2 最大卸载高度； H3 一最大挖掘深度；
一最大挖取距离； B- 一最大挖掘宽度。
L-
图1巷道修复机结构示意图
4.2 2型号
巷道修复机型号表示方法如下：
W P Z
行走方式：L一 —履带式，T—轮胎式破碎锤冲击能，单位为焦（J）装机功率，单位为千瓦（kW）装载(装）破碎(破）巷道修复机
示例：装机功率为37kW、破碎锤冲击能为600J、采用履带行走、可挖掘装载的巷道修复机，标记为：
WPZ-37/600L巷道修复机 JB/T14343—2021
4.3 基本参数
巷道修复机的基本参数应符合表1的规定。
表1 基本参数
型号装机功率kW 破碎锤冲击能 J 系统额定压力 MPa 破碎锤额定工作压力 MPa
WPZ-22/500L
WPZ-37/600L
WPZ-55/700L
WPZ-75/1000L
22 500 ≥18 ≥12
37 600 ≥20 ≥13
55 700 ≥28 ≥14
75 1 000 ≥31 ≥16
噪声 dB(A) 最大挖掘高度H mm 最大卸载高度H2 mm 最大挖掘深度H3 mm 最大挖取距离L mm 最大挖掘宽度B mm 行走速度m/min 爬坡能力 (°) 履带平均接地比压MPa
≤120
≥3 100 ≥1200 ≥800 ≥3 200 ≥4 400
≥4 000 ≥1 600 ≥1 000 ≥3 700 ≥5 000
≥24 ≥14 ≤0.1 ≥200 ≤7000
离地间隙 mm 外侧最小转弯半径 mm
5技术要求
5.1 环境适应性
巷道修复机的正常工作环境为： a）巷道坡度角不应大于14°； b）巷道环境温度为-5℃～40℃， 最大相对湿度不大于90%（温度为25℃时）； c）使用地点海拔不超过1000m，在海拔超过1000m的高原环境下使用时，应根据情况采取必要
的措施或进行特殊设计； d）供电电源为交流频率50Hz，额定电压380V、660V或1140V，电压极限偏差为土5%，交流
频率极限偏差为土1%； e）使用场所中的瓦斯浓度（体积分数）不应超过1%。
