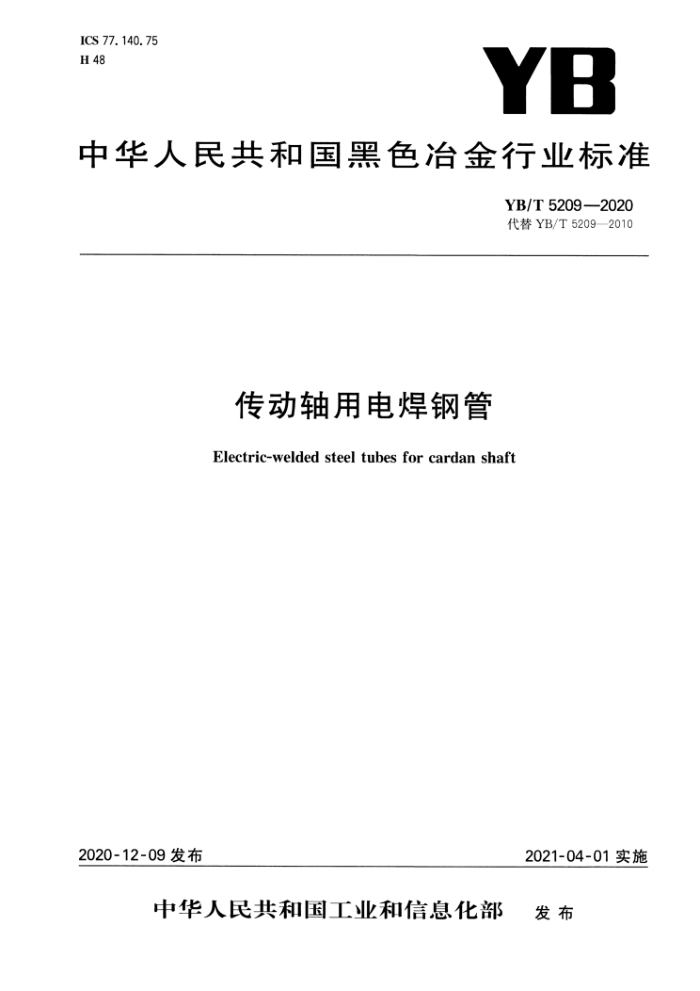

ICS 77.140.75 H48
YB
中华人民共和国黑色冶金行业标准
YB/T5209---2020 代替YB/T5209—2010
传动轴用电焊钢管 Electric-welded steel tubes for cardan shaft
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T5209—2020
目 次
前言 1 范围· 2 规范性引用文件 3 分类和代号，
订货内容. 5 尺寸、外形及重量 6 技术要求 7 试验方法
4
9
检验规则· 标志、包装、贮存和质量证明书
0
9 YB/T5209-2020
前言
本标准按照GB/T1。1-2009给出的规则起草。 本标准代替YB/T5209--2010《传动轴用电焊钢管》，与YB/T5209—2010相比，主要技术变化如
下：
修改了规范性引用文件（见第2章，2010年版的第2章）；修改了钢管制造方法分类高频电焊描述（见3.2，2010年版的3.2）；修改了钢管的尺寸规格（见5.1，2010年版的5.1)；修改了内径、壁厚的允许偏差（见5.2，2010年版的5.2）：修改了不圆度要求（见5.6，2010年版的5.6）；修改了弯曲度要求（见5.7，2010年版的5.7）； -增加了径跳要求及测量方法（见5.8、7.4）；增加了钢牌号CZ650、CZ700，修改了钢的化学成分要求（见6.1.1，2010年版的6.1.1)；修改了扭转要求（见6.4.2，2010年版的6.8）；修改了压扁试验要求（见6.5.1，2010年版的6.5.1)；修改了液压试验压力值（见6.6，2010年版的6.6）；修改了涡流和超声检测验收等级（见6.7，2010年版的6.7）；修改了组批规则数量（见8.2，2010年版的8.2）。 一删除了附录A钢的牌号对照（见2010年版的附录A）。
-
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：徐州光环钢管（集团）有限公司、张家港华程机车精密制管有限公司、冶金工业信息
标准研究院。
本标准主要起草人：朱继彦、韩业启、李建民、韩波、李奇、雷建德、谭绍美、周金苗、吴远柱、吴贺。 本标准所代替标准的历次版本发布情况为：
GB9947-1988; -—YB/T5209—1993、YB/T5209—-2000,YB/T5209—2010。
Ⅲ YB/T5209—2020
传动轴用电焊钢管
1范围
本标准规定了传动轴用电焊钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书
本标准适用于制造汽车传动轴及其他机械动力传动轴用电焊或冷拔电焊钢管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.114 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T 223.18 钢铁及合金化学分析方法石 硫代硫酸钠分离-碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.37 钢铁及合金化学分析方法 蒸馏分馏-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.76 钢铁及合金化学分析方法 火焰原子吸收光谱法测定钒量 GB/T223.78 钢铁及合金化学分析方法 姜黄素直接光度法测定硼含量 GB/T223.79 钢铁多元素含量的测定 X-射线荧光光谱法（常规法） GB/T223.84 钢铁及合金钛含量的测定 二安替比林甲烷分光光度法 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T241 金属管液压试验方法 GB/T 242 金属管扩口试验方法 GB/T 246 金属材料管压扁试验方法 GB/T 2102 钢管的验收、包装、标志和质量证明书 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T5777一2019无缝和焊接（埋弧焊除外）钢管纵向和/或横向缺欠的全圆周自动超声检测
- YB/T5209—2020
GB/T7735一2016无缝和焊接（埋弧焊除外)钢管缺欠的自动涡流检测 GB/T10128 金属材料室温扭转试验方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁氮含量的测定情性气体熔融热导法（常规方法） GB/T20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T21835 焊接钢管尺寸及单位长度重量
3 分类和代号
3.1钢的牌号由“传轴”汉语拼音首位大写字母和规定最小上屈服强度组成。
示例：CZ480，其中： CZ——传动轴传轴汉语拼音首位大写字母； 480--规定最小上届服强度为480MPa。
3.2钢管按制造方法分类和代号如下：
用热轧钢带高频电焊制造的钢管，代号为I；
a)
b） 用冷轧钢带高频电焊制造的钢管，代号为Ⅱ；
用冷轧或热轧钢带高频电焊加冷拔制造的钢管，代号为Ⅲ。
c)
4订货内容
按本标准订购钢管的合同或订单应包括下列内容： a）本标准编号； b）产品名称； c) 钢的牌号； d）制造方法类别； e) 订购数量（总重量或总长度）； f) 尺寸规格（外径×壁厚×长度，单位为毫米）； g) 特殊要求。
5尺寸、外形及重量
5.1 外径和壁厚
钢管按公称外径(D)和公称壁厚(S)交货。钢管的公称外径和公称壁厚应符合表1的规定。根据需方要求，经供需双方协商，可供应表1规定以外外径和壁厚的钢管。
单位为毫米
表1钢管的公称外径、公称壁厚、内径及允许偏差
内径d 29. 0 33. 0 45. 0 47. 4
内径允许偏差
公称外径D
公称壁厚S
3. 5 2. 5 2. 5 1. 8
36 38 50 51
0 0. 35
2 YB/T5209—2020
表1 钢管的公称外径、公称壁厚、内径及允许偏差（续）
单位为毫米
公称外径D 63. 5 63. 5 68. 9
公称壁厚S 1. 8
内径d 59. 9 58. 5 63. 9 66. 4 71. 0 75. 0 84. 0 82. 0 81. 0 79. 0 84. 0 79. 0 93. 0 92. 0 88. 0 94. 0 95. 8 101. 0 100.0 112. 0 111. 0 110. 0 108. 0 120. 0 130. 0 128. 0 142. 0 149. 0 170. 0
内径允许偏差
0 0. 35
2. 5 2. 5 1. 8 2. 5 5. 0 2. 5 3. 5 4. 0 5. 0 3. 0 6. 5 3. 5 4. 0 7. 0 7. 0 7. 0 4. 5 5. 0 4. 0 4. 5 5. 0 6. 0 5. 0 5. 0 6. 0 5. 0 5. 0 5. 0
70 76 85 89 89 89 89 90 92 100 100 102 108 109. 8 110 110 120 120 120 120 130 140 140 152 159 180
0 0. 40
0
0. 45
0, 50 0
0
0. 60
5. 2 2 尺寸充许偏差
钢管内径(d)的允许偏差应符合表1的规定。 钢管壁厚的充许偏差应符合表2的规定
表2 钢管壁厚及允许偏差
单位为毫米
壁厚 ≤2.5 >2.5~4.5 >4.5~6.0 >6. 0
允许偏差 ±0. 15 ±0. 20 ±0. 25 ±0.30
3 YB/T5209—2020
5.3壁厚不均
钢管的壁厚不均应不超过壁厚公差的50%。 5.4毛刺高度 5.4.1钢管的外毛刺应去除至与母材基本平齐。 5.4.2 钢管的内毛刺高度允许偏差应符合表3的规定。
表3钢管的内毛刺高度允许偏差外径
单位为毫米
类别
内毛刺高度允许偏差
壁厚
+0. 15 0. 05
≤63.5 >63.5~90
-0: 09 ±8: 9 +0. 20 +0. 18
I、II
≤5.0 >5. 0
>90
0. 10
II
0
5.5长度
钢管按定尺长度交货，定尺长度范围为 3500mm~8500mm。定尺长度允许偏差为+2° 5.6不圆度钢管的不圆度应符合表4的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应表4规定以外不圆度的钢管。
mm。
单位为毫米 >159 ≤0.60
表4钢管的不圆度
>120~140 ≤0.40
公称外径不圆度不圆度指钢管同一横截面上实测外径最大值与最小值之差。
>90~120 ≤0.35
>140~159 ≤0.50
≤90 ≤0.30
5.7 弯曲度
钢管的弯曲度应符合表5的规定。
表5 钢管的弯曲度
单位为毫米每米
弯曲度 ≤0.3 ≤0.25
类别 I、I II
5.8径向圆跳动（径跳）
钢管的径跳应符合表6的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应表6规定以外径跳的钢管。 4
