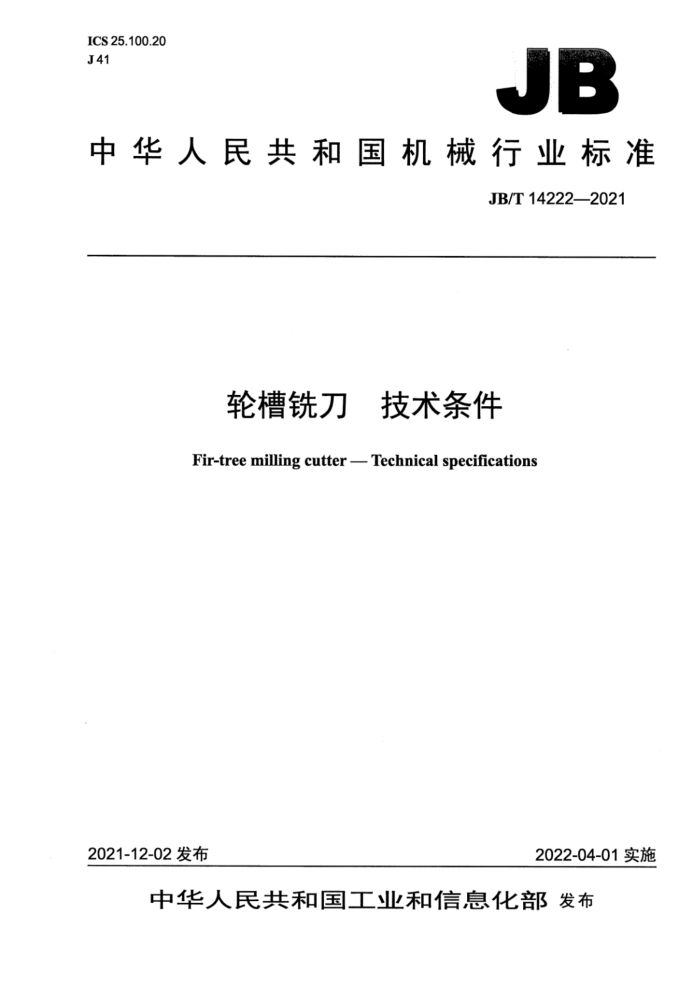

JB
中华人民共和国机械行业标准
JB/T142222021
轮槽铣刀 技术条件 Fir-tree milling cutter Technical specifications
2021-12-02发布
2022-04-01实施 中华人民共和国
机械行业标准轮槽铣刀技术条件 JB/T14222-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2022年4月第1版第1次印刷
定价：14.00元
*
书号：15111·16269 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围 2规范性引用文件 3尺寸和几何公差 3.1刃部尺寸 3.2柄部尺寸 3.3 几何角度极限偏差 3.4 几何公差. 4外观和表面粗糙度 4.1 外观 4.2 表面粗糙度 5材料和硬度 5.1 表面强化处理 5.2 材料. 5.3 硬度， 6标志和包装 6.1 标志 6.2 包装.
图1 型线部位编号
表1几何公差. 表2齿形轮廓度公差表3表面粗糙度 前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：恒锋工具股份有限公司、成都工具研究所有限公司、株洲欧科亿数控精密刀具股
份有限公司。
本标准主要起草人：陈子彦、张晓夏、何勤松、查国兵、袁美和、何伟军、高健。 本标准为首次发布。 轮槽铣刀手 技术条件
1范围
本标准规定了轮槽铣刀的尺寸和几何公差、外观、表面粗糙度、材料、硬度、标志和包装等技术要求。
本标准适用于汽轮机转子轮槽加工用刃部直径为15mm～100mm的直柄和7：24圆锥柄轮槽铣刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2075切削加工用硬切削材料的分类和用途大组和用途小组的分类代号 GB/T38377：24手动换刀刀柄圆锥 GB/T6118立铣刀技术条件 GB/T6131.1铣刀直柄第1部分：普通直柄的型式和尺寸 GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
3尺寸和几何公差
3.1刃部尺寸
轮槽铣刀的刃部尺寸按汽轮机转子轮槽的型线尺寸由制造厂确定。 3.2柄部尺寸 3.2.1轮槽铣刀的柄部型式有直柄和7：24圆锥柄两种。 3.2.2轮槽铣刀直柄柄部尺寸按GB/T6131.1的规定，柄部直径极限偏差为h6，圆度公差不大于 0.002mm. 3.2.3轮槽铣刀7：24圆锥柄柄部尺寸按GB/T3837的规定，其柄部锥度采用涂色研合法检测，接触面积不小于85%。 3.3几何角度极限偏差
几何角度的极限偏差为：
后角：；前角：+15"。
3.4几何公差 3.4.1轮槽铣刀的几何公差按表1的规定。 表1几何公差
单位为毫米
端刃对柄部轴线的轴向圆跳动一转
圆周刃对柄部轴线的法向圆跳动一转
刃部最大直径
相邻齿 0.005 0.01
相邻齿 0.01 0.015
<50 ≥50
0.015 0.02
0.02 0.03
3.4.2 轮槽铣刀的齿形轮廓度公差应符合表2的规定。
表2齿形轮廓度公差型线部位压力面非压力面圆弧面
单位为毫米
公差 0.01 0.03 0.03
编号 1 2 3
注：型线部位编号注释详见图1。
图1 型线部位编号
4外观和表面粗糙度
4.1外观
轮槽铣刀切削刃应锋利，表面不应有裂纹、崩刃、锈迹及磨削烧伤等影响使用性能的缺陷。 4.2表面粗糙度 表3表面粗糙度
单位为微米
部位前刀面后刀面直柄外圆圆锥柄外圆
表面粗糙度Ra
0.4 0.4 0.8 0.63
5 材料和硬度
5.1表面强化处理
轮槽铣刀可进行涂层等表面强化处理。 5.2材料
轮槽铣刀可采用含钻高速钢（代号HSS-E）、高性能粉末高速钢（代号HSS-E-PM）或其他同等及以上性能的高速工具钢制造；也可采用硬质合金制造，硬质合金材料牌号选用按GB/T2075分类分组的规定，选用代号为P20～30、K20~30或M20~30的硬质合金。 5.3硬度
高速钢轮槽铣刀热处理硬度： a）工作部分硬度不低于66HRC; b）柄部硬度按GB/T6118的规定。
6标志和包装
6.1标志 6.1.1轮槽铣刀上标志应持久，并在非夹持部位，标志凸出量不大于0.03mm，且标志应包含以下内容：
a）制造厂商标； b）产品编号； c）铣刀规格； d）材料代号； e）制造年月。
6.1.21 轮槽铣刀包装盒上应有以下标志：
a）制造厂名称、地址和商标； b）产品名称； c）产品编号； d）铣刀规格； e）制造年月。 6.2包装 6.2.1车 轮槽铣刀在包装前应经防锈处理，包装应牢靠并能防止运输过程中的损伤。 6.2.2 2外包装应采用符合GB/T6543规定的瓦楞纸箱或木箱，箱内应有防止互相碰撞的隔离材料。
