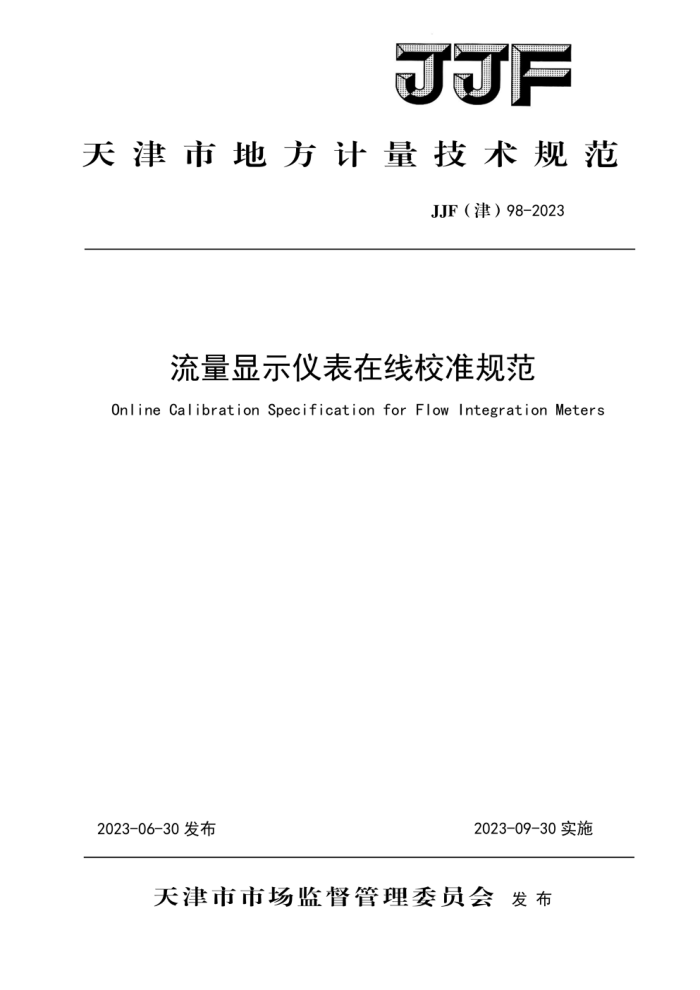

JF
天津市地方计量技术规范
JJF（津）98-2023
流量显示仪表在线校准规范
Online Calibration Specification for Flow Integration Meters
2023-06-30发布
2023-09-30实施
天津市市场监督管理委员会发布 JJF(津)98-2023
流量显示仪表在线校准规范 OnlineCalibration Specification for Flow
JJF(津) 98-2023
IntegrationMeters
归口单位：天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)98-2023
本规范主要起草人：
于劲竹（天津市计量监督检测科学研究院）
赵车 轶（天津市计量监督检测科学研究院）路遥(天津市计量监督检测科学研究院) 刘明 (天津市计量监督检测科学研究院)
参加起草人：
王锡钢（天津市计量监督检测科学研究院）李坡 (天津市计量监督检测科学研究院) 甄 杨（天津市计量监督检测科学研究院） JJF(津）98-2023
目录
引言
(IⅡ) （1) (1) (1) (1) (1) .（2) ...(2) .(2)
范围 2 引用文件
1
术语和计量单位 3. 1 术语· 3.2 计量单位· 4 概述… 4. 1 工作原 4.2 流量信 人形式 4.3 配套 表 号输入形式· 5 计量特 性 6 校准条 A 6. 1 环境 条件 6. 2 般 要求 6.3 标准器 及配 7 校准项目和校准方 方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果的表达 9 复校时间间隔附录A 校准记录参考格式附录B 校准证书（内页）参考格式. 附录C 不确定度评定实例· 附录D 热量标准值计算· 附录E dn数值表·
3
(2) :(2) （3) (3) (3） (3) (4)
·
(4)
(4) 7） ( 7) (8) (10) (11) (16) (17) JJF(津）98-2023
引 言
本规范根据流量积算仪的使用和溯源现状，参考JJG1003-2016 《流量积算仪》和 GB/T2624《用安装在圆形截面管道中的差压装置测量满管流体流量》进行制定，主要技术指标也参照执行。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001 《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规范是首次制定，
II JJF(津)98-2023
流量显示仪表在线校准规范
1范围
本校准规范适用于与流量传感器配合使用，进行流量积算、指示、体积修正等各类流量显示仪表的在线校准。
2 引用文件
本规范引用了下列文件： JJG1003-2016《流量积算仪》 JJF1001 《通用计量术语及定义》 JJF1004《流量计量名词术语及定义》 JJF1071-2010《国家计量校准规范编写规则》 JJF1059.1-2012《测量不确定度评定与表示》 GB/T2624《用安装在圆形截面管道中的差压装置测量满管流体流量》 GB/T32224-2015《热量表》 GB/T34060-2017《蒸汽热量计算方法》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包含所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1流量显示仪表（flowintegrationmeters）
一种包含模数转换器并以十进制数码形式显示流量测量值的指示仪， 3.1.2设计状态（designatedstate）
按照设计要求，得到指定的流量时，介质的工作状态。即得到指定流量时的压力、 温度值等。 3.2计量单位 3.2.1体积单位：立方米，符号m；或升，符号L。
1 JJF(津)98-2023
3.2.2质量单位：千克，符号kg；或吨，符号t。 3.2.3时间单位：小时，符号h；分钟，符号min；秒，符号S。 3.2.4瞬时流量单位：立方米每小时，符号m/h；或升每分钟，符号L/min；或千克每小时，符号kg/h；或吨每小时，符号t/h。 3.2.5压力单位：帕[斯卡]、千帕、兆帕，符号Pa、kPa、MPa。 3.2.6 温度单位：摄氏度，符号℃。 3.2.7 热量单位：焦耳，符号J。
4概述 4.1工作原理
通过对与之配套的流量变送器、流量传感器和其他变送器（温度、压力变送器）输出模拟信号、脉冲信号或者数字信号的采集，用相关的数学模型计算出瞬时流量、累积流量等，并进行显示、储存和传送。 4.2流量信号输入形式
流量显示仪表的输入信号一般有模拟信号、脉冲信号、数字信号三种形式，也可使用说明书中给出的其他信号形式。
模拟信号：电流：DC（420)mA或DC(0～10）mA或DC（0～20)mA；
电压：DC(15)V或DC(0~10)V或DC(0~20)V。
脉冲信号：电流脉冲、电压脉冲，其频率通常为10kHz以下。
4.3配套仪表信号输入形式
模拟信号：电流：DC（4~20)mA或DC(0～10)mA或DC(0～20)mA;
电压：DC(1~5)V或DC(0~10)V或DC(0~20)V。
电阻：（0～9999.99）2。 热电偶：分度号为S、R、B、K等。
5计量特性
5.1示值误差
流量显示仪表准确度等级、最大允许误差见表1。
2 JJF(津)98-2023
表1流量显示仪表准确度等级及最大允许误差
0. 1 ± 0. 1
0. 2 ±0. 2
0.5 ± 0. 5
1. 0 ±1. 0
准确度等级
最大允许误差/%
注：以上指标不用于合格判据，仅供参考。
6 校准条件 6.1环境条件
环境温度：（5～35）℃ 相对湿度：（15%85%）RHI; 交流电源： (220±22)V，频率：(50±1)Hz。
6.2一般要求 6.2.1流量显示仪表的说明书上应注明适用流量计的类型、设置方法、操作步骤、适用介质、是否带有温度压力补偿及其他功能、设计状态的温度、压力等，提供引用的标准。 6.2.2 仪表内部应设置流量计的类型，适用介质，是否带有温度压力补偿及其他功能，设计状态的温度、 压力， 每个通路对应的信号类型及测量范围等。
仪表显示部分文 数字、符号、标志应清晰鲜明、无重叠， 仪表显示亮度均
6.2.3 匀，不应有缺笔画等现象。仪表按键反应良好，无粘连。 6.2.4瞬时流量显示分辨力引入的误差应不超过最大允许误差的1/10， 累积流量显示位数不少于6位。 6.2.5须有说明书或铭牌明确标明输入信号的连接方式和端口位置。 6.3标准器及配套设备
2
标准器及配套设备均应有有效的检定/校准证书。 6.3.1标准器
按照流量显示仪表设定的输入信号型式选取相应的标准器。 标准器输出模拟信号：电流：DC（4～20)mA或DC（0～20)mA，其最大允许误差或不
确定度应不超过被测显示仪表最大允许误差的1/5。
标准器输出模拟信号：电压：DC(1～5)V或DC(O20)V，其最大允许误差或不确定度应不超过被测显示仪表最大允许误差的1/5。
3
