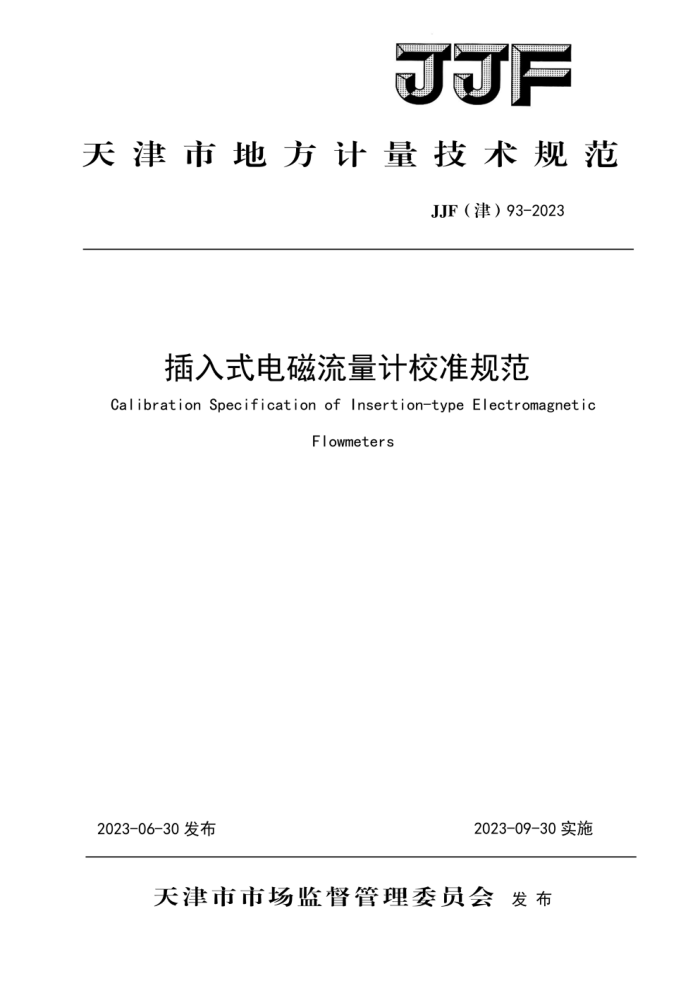

JJF
天津市地方计量技术规范
JJF（津）93-2023
插入式电磁流量计校准规范
Calibration Specification of Insertion-type Electromagnetic
Flowmeters
2023-06-30发布
2023-09-30实施
天津市市场监督管理委员会发布 JJF(津)93-2023
插入式电磁流量计校准规范
JJF(津) 93-2023
CalibrationSpecificationof
Insertion-type Electromagnetic Flowmeters
归口单位：天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)93-2023
本规范主要起草人：
刘明 (天津市计量监督检测科学研究院) 马云峰（天津市计量监督检测科学研究院崔越 (天津市计量监督检测科学研究院）李坡 (天津市计量监督检测科学研究院)
参加起草人：
刘艳 (天津市计量监督检测科学研究院）
李振涛（天津市计量监督检测科学研究院）
孙伟（天津市计量监督检测科学研究院） JJF(津）93-2023
目录
引言
(IⅡ) （1) (1) (1) (1) (2) .（2)
范围 2 引用文件 3 术语和计量单位 3. 1 术语· 3.2 计量单位· 4 概述 4. 1 工作原理 4. 2 结构· 4.3 用途 5 计量特 性 5. 1 示值 昊美 5. 2 重复 6 校准条 6. 1 环境条 6.2 标准器及 套 6.3 校准用气流 6. 4 安装条件· 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8 校准结果的表达. 9 复校时间间隔· 附录A 校准记录参考格式· 附录B 校准证书（内页）参考格式：附录C插入式电磁流量计校准不确定度评定实例·
1
....(2)
.(2) (2) :(2) (2) (3) (3） (3) (3)
·
X
(4)
....
(4) 4） (4) (4) (7) (7) (8) (9) (10)
...
1 JJF(津）93-2023
引 言
本规范在JJG198-1994《速度式流量计检定规程》废止的背景下，根据插入式电磁流量计的生产、使用和校准现状，依据JJF1071-2010《国家计量校准规范编写规则》 编写。
本规范所用术语，除在本规范中专门定义的之外，均优先采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语与定义》 0
本规范为首次制定，
II JJF(津)93-2023
插入式电磁流量计校准规范
1 范围
本规范适用于新制造、使用中以及修理后的插入式电磁流量计的校准。
2 引用文件
本规范引用下列文件： JJG1033-2007电磁流量计 JJF1059.1-2012测量不确定度评定与表示凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包含所有的修订单）适用于本规范
3 术语和定义
3.1术语 3.1.1传感器（sensor）
用于产生与流量成比例的感应电动势信号。 3.1.2转换器（convertor）
将传感器输出的感应电动势信号转换成与流量成正比的标准输出信号的电路装置。
3.1.3插入式电磁流量计（insertion-typeelectromagneticflowmeter）
基于电磁感应原理，将带有电极的测量传感器插入到管道中，通过测量管道内特定位置的局部流速来推算整体流量的仪表。 3.1.4流量计特征系数（metercharacteristiccoefficient）［JJG1033-2007，术语 3.3]
可通过修改其数值而改变流量计计量性能的参数。 注: 1.对于不同厂家，该参数可以是转换器系数、传感器系数、修正系数或其他参数； 2.该参数可能由一个或一组参数构成。
1 JJF(津）93-2023
规定的最大允许误差。
准确度等级和最大允许误差一般满足表1的规定
表1 流量计准确度等级和最大允许误差
准确度等级
2. 5
1. 0
1. 5
4. 0
最大允许误差
± 1. 0%
± 1. 5%
±2.5%
±4. 0%
5.2重复性
插入式电磁流量计的重复性应不超过其最大允许误差绝对值的1/ 注：以上指标不用于合格判定，仅供参考。
6 校准条件
6.1环境条件 6.1.1大气环境条件 一般应满足：
一环境温度： (5~35)℃; 环境湿度 (15～85)%RH; 一大气压力：（86～106）kPa。
6.1.2 外界磁场应小到对被测流量计的影响可忽略不计。 6.1.3 环境机械振动和噪声应小到对被测流量计的影响可忽略不计。 6.2 标准器及配套设
测量标准器及其配套仪表均应具备有效的检定或校准证书 6.2.1标准器
液体流量标准装置，一般使用标准表法水流量标准装置，也可使用静态质量法水流量标准装置或容积法水流量标准装置，装置测量结果的扩展不确定度一般应不大于被校流量计最大允许误差绝对值的1/3。 6.2.2配套设备
配套设备测量范围应能满足流量计校准所需条件范围。 主要技术要求见表2。
3
