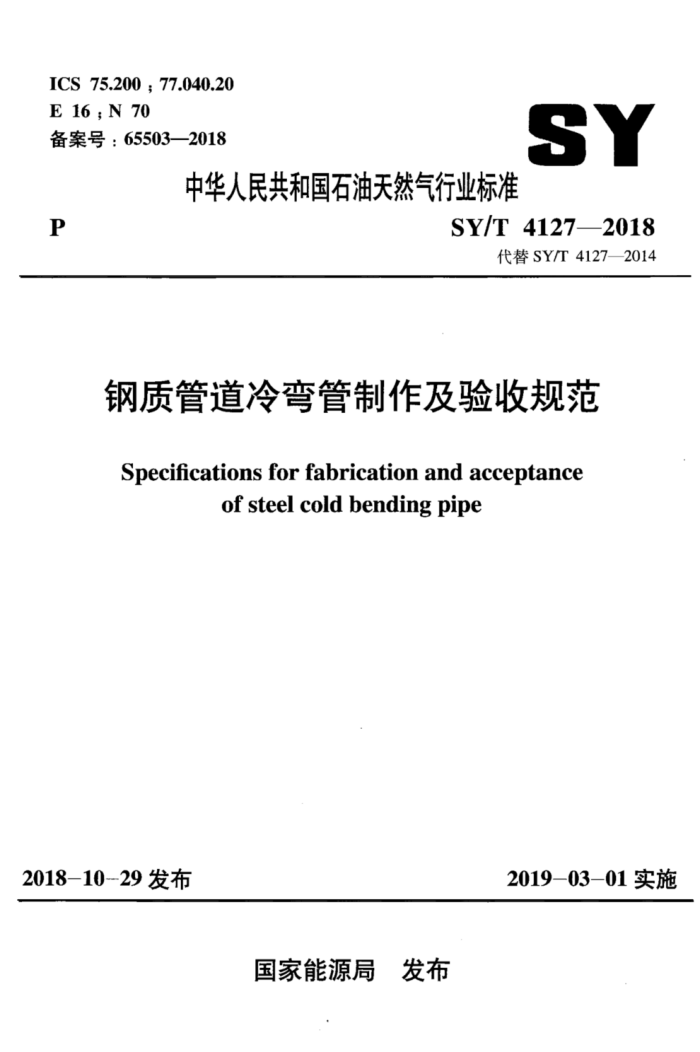

ICS 75.200 : 77.040.20 E 16 : N 70 备案号：65503—2018
SY
中华人民共和国石油天然气行业标准
SY/T 4127—2018
P
代替SY/T 4127—2014
钢质管道冷弯管制作及验收规范
Specifications for fabrication and acceptance
of steel cold bending pipe
2018-10--29 发布
2019-03-01实施
国家能源局 发布 中华人民共和国石油天然气行业标准
钢质管道冷弯管制作及验收规范
Specifications for fabrication and acceptance
of steel cold bending pipe
SY/T 41272018
主编部门：中国石油天然气集团公司批准部门：国家能源局
石油工业出版社
2018北京 前言
根据《国家能源局关于下达2016年能源领域行业标准制
（修）订计划的通知》（国能科技【2016】238号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。
本规范共分为9章和3个附录，主要技术内容包括：总则
术语、冷弯管制作准备、原料管的检查验收与堆放、冷弯管制作、冷弯管质量检验、标识、冷弯管的保管与运输、安全与环境等。
本规范修订的主要技术内容是： 1修改了“冷弯管”的定义。 21 修改了制作冷弯管的原料管要求。 3 修改了冷弯管制作的顺序。 4 增加了外径711mm及以上规格的螺旋焊缝以及外径
1422mm冷弯管的技术参数。 5 增加了冷弯管露天堆放的时间要求。 6 修改了标识的具体内容。 7 增加了对安全与环境的要求。 8增加了附录A“角度测量仪的使用方法”和附录C“冷
弯管质量检查记录表”。 本规范由国家能源局负责管理，由石油工程建设专业标准
化委员会负责日常管理，由中国石油管道局工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国石油管道局工程有限公司（地址：河北省廊坊市广道87号，邮编：065000），以供今后修订时参考。 目 次
1 总则 2　术语 3冷弯管制作准备 3.1设备及人员要求 3.2制作条件 4原料管的检查验收与堆放 4.1般规定 4.2原料管的堆放 5 冷弯管制作 6冷弯管质量检验 6.1 一般规定 6.2 防腐层 6.3 椭圆度 6.4 冷弯管角度
1 .2
3 3 3 :4 4 4 6 .9 9 9 9 9 10 11 12 13 14 16 17 18 19 20
6.5 起波高度和波峰间距 7 标识 % 冷弯管的保管与运输 9
安全与环境附录A角度测量仪的使用方法· 附录 B冷弯管制作记录表附录 C冷弯管质量检查记录表标准用词说明引用标准名录·· 附：条文说明…
-- Contents
General provisions 2 Terms 3 Cold bending production preparation 3.1 Equipment and presonnel requirments 3.2Production conditions
1
2 3 3 3 .4 4 4 6
Raw steel pipe acceptance check and stack
4
4.1 General requirement 4.2 Raw steel pipe stack Cold bending pipe fabrication Cold bending pipe quality check acceptance 6.1 General requirement 6.2 Anticorrosive coating 6.3 Ovality 6.4 Cold bending angle 6.5 Wave height and spacing 7 Mark
5
6
9
9 9 9 9 10 11 12 13 14 16
Cold bending pipe storage and transport Safety and environment Appendix A The use of angle measuring instrument Appendix BCold bending pipe production record form .... Appendix C Cold bending pipe quality inspection
8
9
17 18 19 20
record form
Explanation of wording in this code List of quoted standards :: Addition : Explanation of provision . 1总 则
1.0.1为了统-钢质管道冷弯管制作工艺和检验标准，保证冷弯管制作质量，特制定本规范。 1.0.2 本规范适用于外径 219.1mm ～ 1422mm、钢级为 L245 (B） ~ L555（X80）钢质管道冷弯管制作及验收。 1.0.3钢质管道冷弯管制作及验收除应符合本规范外，尚应符合国家现行有关标准的规定。 2术语
2.0.1原料管 raw steel pipe
用于制作冷弯管的成品防腐钢管或裸管。 2.0.2冷弯管 cold bends
在不加热条件下，对原料管在预定的长度范围和方向上施加外力，使之产生连续的塑性变形，形成一定弯曲角度的钢管。 2.0.3步距 the length of each pace
冷弯管弯制过程中钢管每次的进尺长度。
