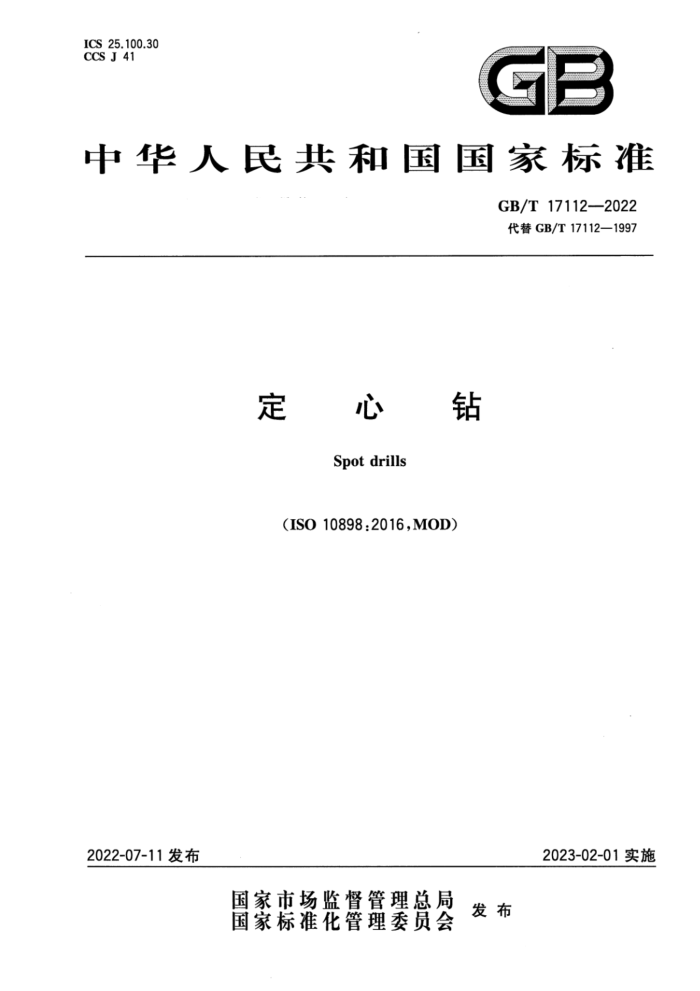

中华人民共和国国家标准
GB/T17112—2022 代替GB/T17112—1997
定心钻
Spot drills
(ISO10898:2016,MOD)
2022-07-11发布
2023-02-01实施 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T17112—1997《定心钻》，与GB/T17112—1997相比，主要技术变化如下：
技术要求中增加了材料（见第5章）；增加了切削刃的法向圆跳动（见第5章）：标记中增加了对材料的标记（见第6章）：增加第7章“标志和包装”（见第7章）。
本文件修改采用ISO10898：2016《定心钻》。 本文件与ISO10898：2016相比做了下述结构调整：
增加了第3章术语和定义；增加了第7章标志和包装。
本文件与ISO10898：2016的技术性差异及其原因如下：
表2中“沟槽对柄部的最大跳动量”改为“工作部分外圆对柄部轴线的径向圆跳动”和“切削刃对柄部轴线的法向圆跳动”，符合国内实际情况：技术要求中，增加了材料和热处理的要求，便于本文件的使用；标记中，更改了各要素的标记顺序，增加了材料的标记；增加了“标志和包装”便于本文件的使用。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国刀具标准化技术委员会（SAC/TC91)归口。 本文件起草单位：四川天虎工具有限责任公司、成都工具研究所有限公司、上海工具厂有限公司、
成都立航科技股份有限公司。
本文件主要起草人：刘前伦、杨帆、沈士昌、胡剑锋唐周元陈里、刘文举万虎。 本文件于1997年首次发布，本次为第一次修订。 定 心 钻
1范围
本文件规定了顶角为90°和120°的高速钢和硬质合金定心钻的尺寸和技术要求。 本文件适用于定心钻的制造。 本文件和ISO13399（所有部分）符号间的关系见附录A。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1800.2一2020产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表（ISO286-2：2010.MOD）
GB/T2075切削加工用硬切削材料的分类和用途大组和用途小组的分类代号（GB/T2075- 2007,ISO513:2004,IDT)
3术语和定义
本文件没有需要界定的术语和定义。
4型式和尺寸
定心钻的型式见图1，尺寸见表1。定心钻不带刃带和倒锥。
L
标引序号说明： d- 一直径； L- 一总长； 1
槽长。
图1定心钻 表1定心钻尺寸
单位为毫米
直径d h8a 总长L 槽长1 见GB/T1800.2—2020
12
16
20
10
4
6
8
52 12
66 20
79 25
89 25
102 30
115 35
131 40
5技术要求
5.1材料 5.1.1 硬质合金定心钻
硬质合金材料根据被加工件材质选用GB/T2075中规定的相适应的硬质合金制造。 5.1.2 高速钢定心钻 5.1.2.1采用W6Mo5Cr4V2或其他同等性能的普通高速钢（代号HSS）制造，也可以采用高性能高速钢（代号HSS-E）、普通粉末冶金高速钢（代号HSS-PM）、高性能粉末冶金高速钢（HSS-E-PM)制造。 5.1.2.2工作部分硬度：普通高速钢不低于63HRC，高性能高速钢不低于65HRC。其余部分40HRC~ 50HRC，也可与工作部分硬度相同。 5.2公差 5.2.1 沟槽允许的分度公差按表2的规定。 5.2.2 工作部分外圆对柄部轴线的径向圆跳动和切削刃对柄部轴线的法向圆跳动按表2的规定。
表2定心钻公差
单位为毫米
工作部分外圆对柄部轴线的 切削刃对柄部轴线的
沟槽允许的分度公差
d
法向圆跳动
径向圆跳动
0.03 0.04 0.05
0.03 0.04 0.05
4#6 8;10 12;16;20
6标记
按本文件生产的定心钻标记如下： a）“定心钻” b） 定心钻直径d； d）材料代号或牌号： e）本文件编号。 示例1：直径d=10mm顶角为90°用硬质合金P20材料制造的定心钻标记为：定心钻10-90°P20GB/T17112--2022 示例2：直径d=10mm，顶角为120用高性能高速钢（代号HSS-E）制造的定心钻标记为：定心钻10-120°HSS-EGB/T17112—2022
7 标志和包装
7.1 标志 7.1.1 定心钻上应标志：
a) 制造厂或销售商商标； b）顶角； c) 定心钻直径d： d）材料代号或牌号。
7.1.2 包装盒上应标志：
a） 制造厂或销售商名称、商标和地址； b) 定心钻标记示例规定的内容；
件数； d) 制造年月。
C
7.2包装
定心钻在包装前应经防锈处理，包装应牢靠，并能防止运输过程中的损伤。 附录A （资料性）
本文件和ISO13399（所有部分）符号间的关系
本文件和ISO13399（所有部分）符号间的关系见表A.1。
表A.1本文件和ISO13399（所有部分）符号间的关系
本文件字母或数字符号
ISO13399系列标准 ISO13399系列标准 ISO13399系列标准
本文件引用
中的符号
中的参考
中的属性命名
图1 表1 图1 表1 图1 表1 第6章
切削直径
DC
d
71DO84653E57F
总长
L
OAL
71DO78EB7C086
刃长顶角
LCF SIG DCONMS
71DCCC27DEF53
71DCCC4FEF366 71EBDBF5060E6
与机床联接直径
DCONMS的大小与图1中的d(DC)相同。 参 考文献
［1ISO13399（所有部分） 切削刀具数据表达与交换 中华人民共和国
国家标准定 心 钻 GB/T17112—2022
