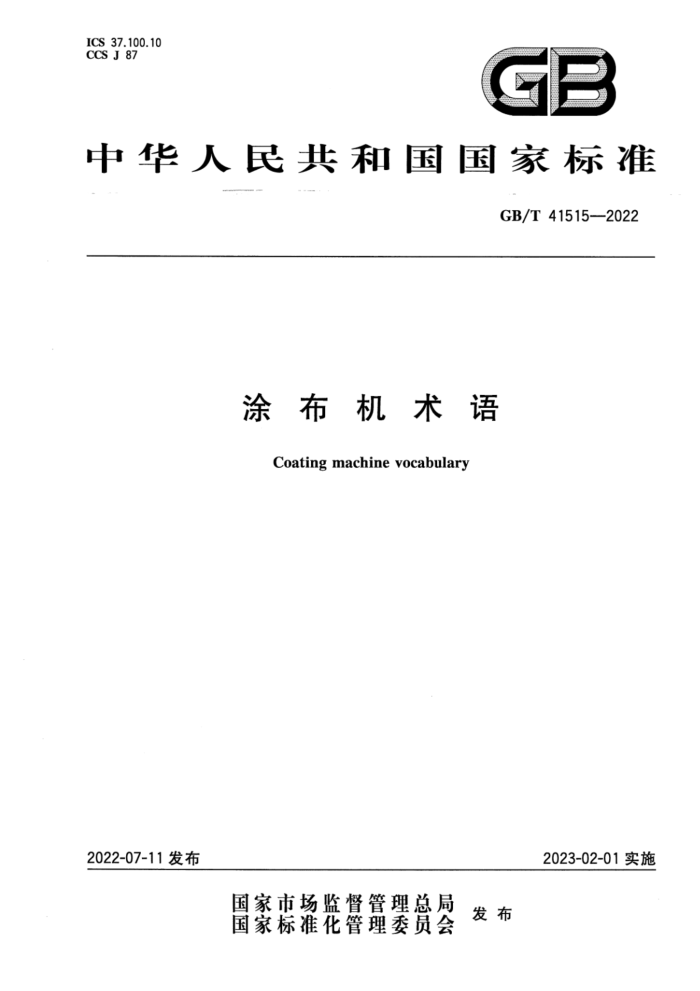

中华人民共和国国家标准
GB/T415152022
涂布机术语
Coating machine vocabulary
2023-02-01实施
2022-07-11发布 目 次
前言 1 范围
2 规范性引用文件 3 基本术语 4 涂布类型 5 结构组成 6 主要部件 1 涂布质量参考文献索引
！
8
11 12 前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本文件起草单位：北京印刷学院、昆山大阳机电设备制造有限公司、广州市千彩纸品印刷有限公司、
深圳市浩能科技有限公司、河北乐凯化工工程设计有限公司、汕头市华鹰涂布设备有限公司、深圳市印刷行业协会、北京高科印刷机械研究所有限公司、乐凯胶片股份有限公司、陕西北人印刷机械有限责任公司，西安航天华阳机电装备有限公司、广东省东莞市质量技术监督标准与编码所、江苏华宇印涂设备集团有限公司、江苏五九设计营造有限公司、深圳市善营自动化股份有限公司、杭州电子科技大学、西安理工大学、瑞安市创博机械有限公司、浙江华人数码科技有限公司、运城市舜蒲印刷器材有限公司、广州市天盛印刷有限公司。
本文件主要起草人：李路海、蓝俞静、彭明、吴晓、孙中才、李玉彪、王泽杰、吴、魏洪波、王剑虹、 方一、余号桢、王强、许浩然、费兵、顾卫星、张永东、王利婕、薛志成、孙秀萍、李引锋、关敬党、方长青、 刘琳琳、刘颖辉、李瑜、罗锐球、李侠、廖鸿兵、兰天、邵勇、余杰、刘超、李革、王光岩。 涂布机术语
1范围
本文件界定了涂布机的涂布类型、结构组成、主要部件和涂布质量的术语和定义。 本文件适用于涂布机行业的教学、科研、设计、制造、应用、编写相关技术文件和书刊及技术交流。
规范性引用文件
2
本文件没有规范性引用文件。
3基本术语
3.1
涂布 coating 将具有特定功能的材料铺展并附着在基材表面的加工过程。
3.1.1
单层涂布 5 single-layer coating 在基材上附着一层涂布液的加工过程。
3.1.2
多层涂布 multilayer coating 在基材上附着两层及以上涂布液的加工过程。
3.2
涂布机coating machine 实现涂布的加工设备。
3.3
涂布液 友 coating liquid 能附着在基材表面，具有特定功能的材料。
3.4
基材 substrate 表面能够承载涂布液的材料。
3.5
涂布速度 coating speed 涂布机单位时间内加工基材的长度。 注：单位为米每分（m/min）。
3.6 注：单位为克每平方米（g/m）
3.7
涂布厚度 Ecoating thickness 涂层截面的高度。 注：单位为微米（μm）。
3.7.1
湿厚度 wet thickness 涂布液涂布到基材表面上，固化前的涂层厚度。
3.7.2
干厚度drythickness 涂布液涂布到基材表面上，固化后的涂层厚度。
4涂布类型
4.1
预计量涂布 premetered coating 涂布量可通过预先设定供液单元的流量实现精确控制的涂布类型。
4.2
自计量涂布 self-metering coating 涂布量取决于涂布液与涂布单元共同作用所形成的条件的涂布类型。
4.3
计量修饰涂布 metrological modification coating 在基材表面涂上涂布液后再调整涂布量的涂布类型。
4.4
单站涂布single station coating 仅有一个涂布单元的涂布类型。
4.5
多站涂布 multi-station coating 有两个或两个以上涂布单元的涂布类型。
4.6
连续涂布 continuous coating 将涂布液不间断地铺展并附着在基材上的涂布方法。
4.7
间断涂布discontinuous coating 将涂布液非连续地铺展并附着在基材上的涂布方法。 5结构组成
5.1
放卷单元unwindingunit 将卷状基材连续展开的组合装置。
5.1.1
单工位放卷单元single station unwindingunit 机架上仅有一个放卷轴的放卷单元。
5.1.2
双工位放卷单元 double station unwinding unit 机架上有两个放卷轴的放卷单元。
5.2
牵引单元feedunit 控制基材运行速度和张力，实现基材稳定运行的组合装置。
5.2.1
压辊式牵引单元 press roll feed unit 通过两辊对向旋转及压合控制基材运行速度和张力的牵引单元。
5.2.2
真空吸附辊牵引单元suctionroll feed unit 通过辊内负压将基材吸附于辊身表面，以控制其运行速度和张力的牵引单元。
5.2.3
“Q"式牵引单元 Q-type feed unit 通过“Q”包角形状增加基材与辊的摩擦力，以控制其运行速度和张力的牵引单元。
5.3
供液单元 fluid supplied unit 实现涂布液输送、过滤、消泡等功能的组合装置。
5.4
涂布单元 coatingunit 将涂布液附着在基材表面的组合装置。
5.4.1
辊式涂布单元roll coatingunit 通过辊的表面结构或辊间隙转移涂布液，以控制基材上涂布量的涂布单元。
5.4.1.1
正向辊式涂布单元forwardroll coatingunit 涂布辊转动方向和基材运动方向一致的辊式涂布单元。
5.4.1.2 5.4.1.3
网纹辊涂布单元gravureroll coatingunit 通过涂布辊表面网穴或网线存储涂布液实现定量涂布的辊式涂布单元。 注：涂布辊直径小于或等于60mm的网纹辊涂布单元称为微凹辊涂布单元。
5.4.1.4
多辊式涂布单元multi-roll coatingunit 通过控制两个或两个以上涂布辊的转向和转速实现定量涂布的辊式涂布单元。
5.4.2
刮刀式涂布单元 knife coating unit，blade coating unit 通过刮刀将过量涂布液刮除，以调整基材上涂布厚度的涂布单元。
5.4.2.1
逗号刮刀涂布单元 comma coating unit 通过在圆辊表面沿母线加工成形似逗号的刃口将过量涂布液刮除，以调整基材上涂布厚度的涂布
单元。 5.4.2.2
板式刮刀涂布单元 plate-typeblade coating unit 通过扁平状柔性或刚性刀片将过量涂布液刮除，以调整基材上涂布厚度的涂布单元。
5.4.3
模头涂布单元diecoatingunit 定量涂布液在模头内部形成稳定压力，从模头狭缝唇口均匀流出的涂布单元。
5.4.3.1
狭缝涂布单元slotdiecoatingunit 涂布液经模头狭缝唇口流出，直接转移至基材上的涂布单元。
5.4.3.2
坡流涂布单元slidediecoating unit 涂布液经模头狭缝唇口流出，在坡流面上形成单层或多层涂层结构。并经液桥转移到基材上的涂布
单元。 5.4.3.3
落帘涂布单元 curtain coating unit 涂布液经唇口流出，以单层或多层结构形式垂落在基材表面的涂布单元。
5.4.4
线棒涂布单元 rod coating unit 通过旋转的刮棒对预涂在基材表面的涂布液进行处理的涂布单元。
5.4.5
浸渍涂布单元dipcoatingunit 将包绕在涂布辊上的基材完全浸人涂布槽，使涂布液附着在其表面的涂布单元。
5.4.6
