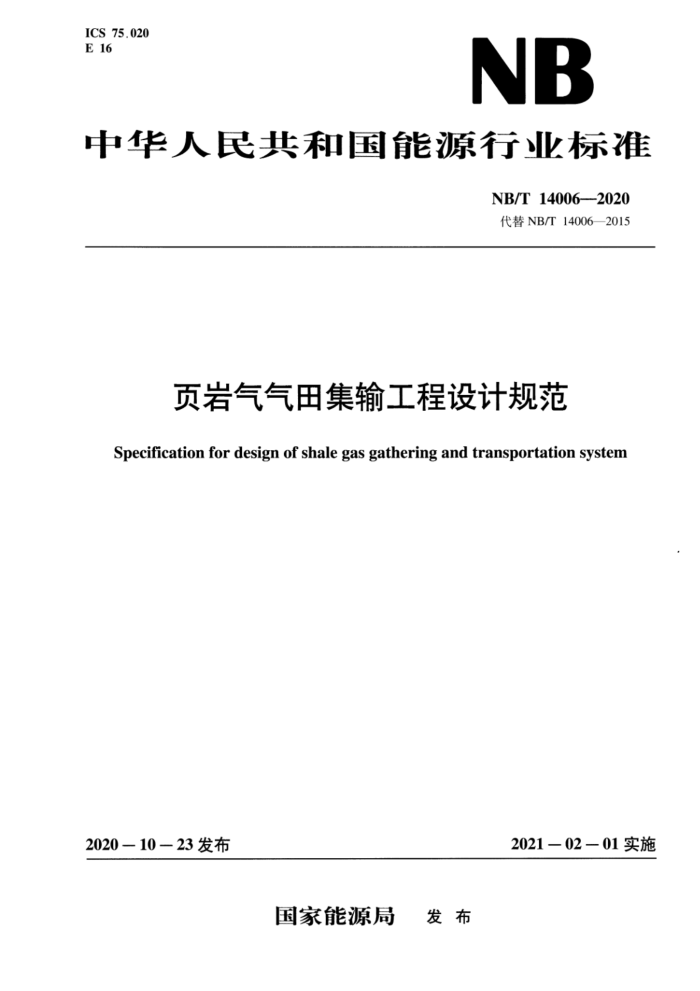

中华人民共和国能源行业标准
NB/T14006--2020 代替NB/T14006—2015
页岩气气田集输工程设计规范
Specification for design of shale gas gathering and transportation system
2021一02一01实施
2020—10—23发布
国家能源局 发布 NB/T14006—2020
目 次
前言引言范围
.Ⅲ IV
1 2
规范性引用文件 3 术语和定义 4 基本规定 5
心
一
集输工程 5.1 一般规定 5.2 平台井站 5.3 集气站 5.4 集输管网 5.5 页岩气处理 5.6 压裂给水及压裂返排液系统 6仪表与自动控制 6.1一般规定 6.2仪表选择及检测控制点设置 6.3 计算机控制系统站场总图 7.1 站场址选择 7.2 总平面及竖向布置 7.3 管线综合布置 8 公用工程及配套设施 8.1 供配电 8.2 通信 8.3 供热与暖通 8.4 给排水 8.5 消防 8.6 建筑与结构 8.7 道路腐蚀控制
中
1
上
6
厂
9
9.1 内腐蚀控制 9.2 外腐蚀控制 NB/T14006—2020
10 撬装设备与模块化装置 10.1 一般规定 10.2 布置设计 10.3 结构设计 10.4 仪表电气设计
9
...i
T
II NB/T 14006—2020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替NB/T14006—2015《页岩气气田集输工程设计规范》。本标准与NB/T14006—2015
年版相比，主要内容变化如下：
对集输站场和管网内容进行了调整：一对仪表与自控控制内容进行了调整；一增加了页岩气工程电力负荷分级内容；一增加了防冲刷腐蚀等内容；
增加了压裂返排液具体处置要求。 本标准由能源行业页岩气标准化技术委员会（NEA/TC26）提出并归口。 本标准起草单位：中国石油工程建设有限公司西南分公司、中国石油天然气股份有限公司西南油
气田分公司页岩气勘探开发部、中国石油天然气股份有限公司浙江油田分公司基建设备处。
本标准主要起草人：林峰、汤晓勇、杨静、赵国安、边云燕、骆成松、于磊、秦璇、邬姝琰、 洪进门、曹亮、史建华、徐群辉、陈迪、陈祖翰、张雪辉、陈万、陈勇彬、祁晓莉、张胜利、胥杰、 杨飞、阙燚、张亚飞、姜越、夏辉、余洋、陈国平、秦慧艳、申琳。
本标准代替NB/T14006-2015。
III NB/T14006—2020
引言
气田特殊的地质特征及开采技术决定了页岩气井流物参数特征及变化规律与常规气存在一定差异，页岩气气田滚动开发模式也对地面工程的适应性提出了更高要求。本标准针对页岩气气田的非常规特殊性，制定适用于气田地面设施设计的有关规定，以指导气田开发方案的编制和地面工程设施设计。
V NB/T14006—2020
页岩气气田集输工程设计规范
1范围
本标准规定了页岩气气田集输工程设计的基本要求。 本标准适用于页岩气气田新建及改扩建工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3836.15爆炸性气体环境第15部分：电气装置的设计、选型和安装 GB17820天然气 GB18564（所有部分）道路运输液体危险货物罐式车辆 GB/T18603 天然气计量系统技术要求 GB/T18920 城市污水再生利用城市杂用水水质 GB/T 21447 钢质管道外腐蚀控制规范 GB/T21448 埋地钢质管道阴极保护技术规范 GB/T23258 钢质管道内腐蚀控制规范 GB50011 建筑抗震设计规范 GB50013 室外给水设计规范 GB 50014 室外排水设计规范 GB50015 建筑给水排水设计标准 GB 50016 建筑设计防火规范 GB50017 钢结构设计标准 GB50052 供配电系统设计规范 GB50057 建筑物防雷设计规范 GB50058 爆炸危险环境电力装置设计规范 GB/T 50116 火灾自动报警系统设计规范 GB50183 石油天然气工程设计防火规范 GB 50187 工业企业总平面设计规范 GB 50264 工业设备及管道绝热工程设计规范 GB50349 气田集输设计规范 GB50540 石油天然气站内工艺管道工程施工规范 GB50819 油气田集输管道施工规范 GB/T50823 油气田及管道工程计算机控制系统设计规范 GB/T50892 油气田及管道工程仪表控制系统设计规范 GB/T51241 管道外防腐补口技术规范 GBJ22 厂矿道路设计规范 NB/T 14006-2020
HG/T21574 化工设备吊耳设计选用规范 NB/T14002.31 页岩气储层改造第3部分：压裂返排液回收和处理方法 SY/T0048 石油天然气工程总图设计规范 SY/T 0602 甘醇型天然气脱水装置规范 SY 5225 石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T 6503 石油天然气工程可燃气体检测报警系统安全规范 SY/T 6596 气田水注人技术要求 SY/T6671 石油设施电气设备场所I级0区、1区和2区的分类推荐做法 SY/T 7036 石油天然气站场管道及设备外防腐层技术规范 SY/T7351 油气田工程安全仪表系统设计规范 TSG G0002 锅炉节能技术监督管理规程
3术语和定义
下列术语和定义适用于本文件。
3.1
平台井站wellpad 页岩气井生产设施的场所。
3.2
钻前工程 pre-spud operation 结合地质、地形及钻井施工技术条件，对钻井场地进行的先期场地布置及土建施工工作。
3.3
滚动开发rollingdevelopment 在已经探明的页岩气田，根据地质认识和开发节奏，为了逐步提高气田产量或实现稳产，而滚动
部署的开发方式。 3.4
压裂液 fracture liquid 由多种添加剂按一定配比形成的非均质不稳定的化学体系，是对油气储层进行压裂改造时使用的
工作液，它的主要作用是将地面设备形成的高压传递到储层中，使储层破裂形成裂缝，以及沿裂缝输送支撑剂等。 3.5
压裂给水 fracture water supply 为配制水基压裂液而供给的水。
3.6
压裂返排液flowbackwater 压裂改造后，从储层中返排出地面的非油气液体。
4基本规定
4.1页岩气气田集输工程设计应满足滚动开发需求，以区域分布、开发顺序、增产稳产方案、产品及外输流向、自然和社会条件等为依据，经技术经济论证，优化确定集输管网整体布局及工艺流程方案。 4.2集输工程设计应结合实际情况简化主体工艺流程，优化设置配套设施，合理确定自控水平，优
2 NB/T14006—2020
先选用国产设备和材料，提高设备利用率，实现页岩气气田低成本规模开发。 4.3集输工艺系统，供水、供电设施及站场总图布置应具有适应后期新井、新区块接人的可扩展性。 4.4地面设施应按照标准化、系列化、撬装化设计，在满足运输条件的情况下，应采用易拆装、易移运和满足其他站场再利用的撬装设备或装置。 4.5集输工程应根据气田开发生产规模和采气计划，具有一定的生产操作弹性。根据气田开发不同阶段的参数预测，优化选择适应性强的设备。宜采用撬装设备组合及更换的方式，来适应不同生产时期生产规模的需求。 4.6平台井站布置、井口安装设计应与钻前工程相结合，兼顾钻井、压裂、地面建设、生产交叉作业的需求。 4.7压裂给水、压裂返排液系统设计，应结合当地水资源及钻井压裂需求，减少新鲜水取水量、增大返排液循环回用量，对排放水合理处置，满足国家及地方环保要求。 4.8气田供电系统宜兼顾钻井及压裂的需求进行统筹优化，结合气田供电主体及供电周期特点，拟定合理的前期、后期供电方案。并根据前后期供电规模的变化，进行发电、配电设备的配置和衔接。 4.9针对气田后续开发过程中存在变化的可能性，应对先期实施的集输工程进行评价、总结，优化设计。 4.10集输工程设计应符合公众健康、安全、环境保护与节能的要求。
5集输工程 5.1一般规定 5.1.1页岩气地面集输宜采用中低压集气、湿气输送、集中处理的工艺流程，应根据开发方案及管网布局，合理选用分散增压及集中增压方式，在站内流程中预留后期增压接口。并预留增压设施的场地。 5.1.2压缩机组选型根据处理规模、压缩比等工艺参数，宜采用往复式压缩机组。压缩机的驱动方式可采用电驱动或燃气驱动，应根据当地供电条件、供电距离、供电可靠性、电价、气价等因素，综合比较确定。 5.1.3集输系统的设计压力应根据井口压力变化预测、外输交接条件，合理确定整个系统各节点的压力级制。 5.1.4集输站场内地面设施不宜设置备用。 5.1.5集输站场内管道宜采用露空敷设安装。 5.1.6集输工程选材应尽量统一，减少不同压力等级壁厚规格，降低采购难度。 5.1.7集输线路管道无损检测应符合GB50819的相关规定：站场工艺管道焊缝应符合GB50540的相关规定，站场与线路管道连接部分管道焊缝无损检测应符合GB50819的相关规定。 5.2平台井站 5.2.1平台井站应根据生产阶段特点进行阶段性功能划分，应采用模块化、撬装化设计。 5.2.2平台井站设备设计应考虑初期高压高产阶段和中后期低压低产阶段不同操作工况要求。 5.2.3平台井站应选择高效除砂器，对井口采出气除砂、分离装置应考虑拦砂功能，提高整体除砂效率。 5.2.4初期高压生产阶段节流过程中，应考虑返排液对节流温度的影响，宜采用移动式水合物防治装置。 5.2.5平台井站计量方式应根据开发生产要求、经济性等综合比选，生产早期宜采用一对一计量装置；生产中、后期宜采用轮换计量装置，可试用新型计量装置。页岩气井口计量系统气相计量最大允许偏差宜为土10%、复现性不大于5%。液相计量最大允许偏差应满足气藏与采气工程要求。
3
