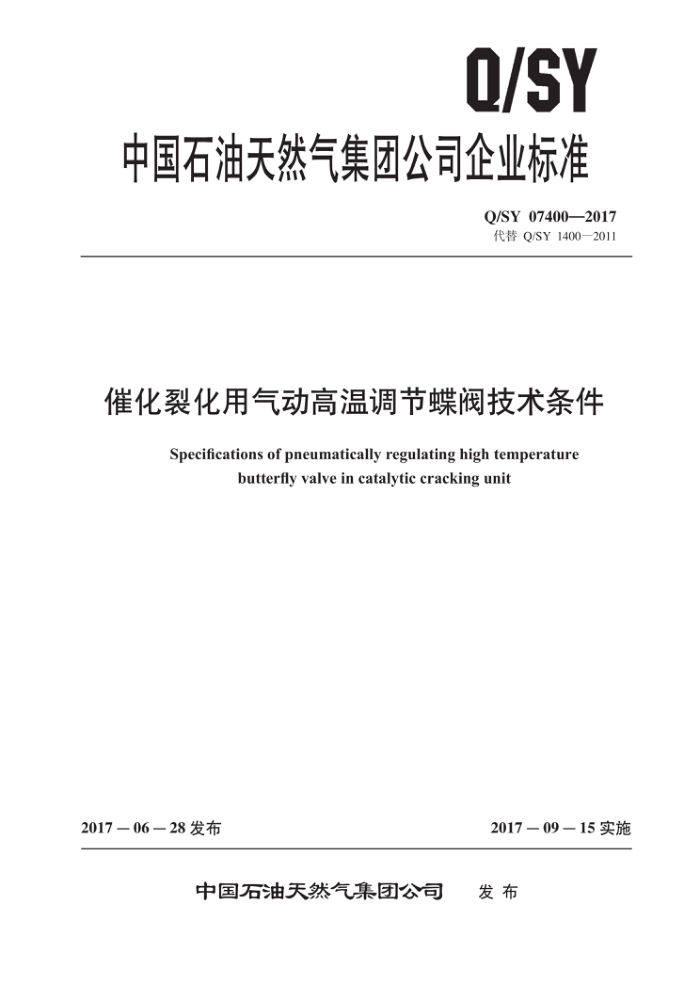

Q/SY
中国石油天然气集团公司企业标准
Q/SY 07400—2017 代替 Q/SY 1400—2011
催化裂化用气动高温调节蝶阀技术条件
Specifications of pneumatically regulating high temperature
butterfly valve in catalytic cracking unit
2017－06－28 发布
2017—09—15 实施
发布
中国石油天然气集团公司 Q/SY 07400—2017
目 次
前言·
II
范围规范性引用文件术语和定义型式、分类及型号
1
2
3
2
4
5 要求 6 试验与试验方法 7 检验规则涂饰、标志、包装、贮运
4
7 9 9 11
8
参考文献· Q/SY 07400—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1400—2011《催化裂化用气动高温调节蝶阀技术条件》，与Q/SY1400—2011
相比，主要技术变化如下 ：
扩大了公称尺寸范围（见5.1.1，2011年版的5.2.1）； -更新了材料（见5.2，2011年版的5.3）；一增加了阀杆喷焊层厚度要求（见5.2.7）； -修改了压力试验要求（见第6章，2011年版的第6章）；修改了型式试验要求（见第6章，2011年版的第6章）。 本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本标准起草单位：中国石油集团渤海石油装备制造有限公司、中国石油兰州石化分公司。 本标准主要起草人：张玉峰、王春雷、张银、谢军、胡安铎、王亚青、刘瑞庆、梁宗辉、米鹏锋。
II Q/SY 07400—2017
3.1
非线性误差non-line error 在全行程范围内，某一试验点上输入信号对应的实际位移与理论位移的最大差值与全行程之比，
用相对误差表示。 3.2
回差 hysteresis 在全行程范围内某一试验点上，上行程与下行程实际位移的最大差值与全行程之比，用相对值表
示。 3.3
灵敏度sensitivity 在全行程范围内引起输出位移最小变化的输人信号最大变化值与理论输人信号全量程之比，用相
对值表示。
4型式、分类及型号 4.1型式、分类
蝶阀产品类型可分为有衬里蝶阀和无衬里蝶阀，与装置工艺管道连接方式有焊接连接方式或法兰连接方式，安装方位按阀杆与地面相对位置分垂直与水平两种，结构简图见图1、图2及图3。
A-A旋转
名
N
FEL
1一气缸；2一手动机构；3一阀体；4一阀杆（一）；5一阀板；6一衬里；7—阀杆（二）
图1有衬里蝶阀结构简图（焊接连接方式，垂直安装方位）
2 Q/SY 07400—2017
流向
气缸；7一手动机构
1一阀杆（-
2一阀体：3一阀板：4- -高温轴承：5- -阀杆（
.6-
图2无衬里蝶阀结构简图（焊接连接方式， 水平安装方位)
A向
T
5/
6
2/
4
1一阀杆（一）：2一阀体：3一阀板： 4一阀杆（二）：5- 气缸：6一 -手动机构；7一对应法兰
图3无衬里蝶阀结构简图（法兰连接方式，水平安装方位）
4.2型号 4.2.1 型号表示方法
型号表示方法如下：
DF
安装方位阀杆与地面相对位置垂直标识“c”，水平标识“s” 与装置工艺管道焊接连接方式标识“H”，法兰连接方式标识“F” 同一公称尺寸蝶阀，其他不同要求（按大写英文字母顺序排) 蝶阀公称尺寸 (有衬里蝶阀公称尺寸指衬里后阀体通径)
气动高温调节蝶阀
3 Q/SY 07400—2017
4.2.2 型号示例
蝶阀公称尺寸（衬里后阀体通径）为Φ2000mm、其他要求与第一种不同 （比如阀体高度与第种不同）、与装置工艺管道焊接、阀杆与地面相对位置垂直的型号为：DF2000BHC。
5要求 5.1 设计要求 5.1.1 主要参数
主要参数见表1。
表1 蝶阀主要参数
名称阀体通径设计温度设计压力灵敏度非线性误差回差
参数 DN200 ～ DN6000 a
≤ 900℃ ≤ 0.6 MPa < 1/200 < ±1/100 <1/100全行程
≤ 86°
阀板全开时最大转角
控制方式最短关闭时间
F.O（事故开）或F.C（事故关）
1s ～ lmin
aDN1000（含 DN1000） 以下蝶阀，通径按50递增；DN1000以上蝶阀， 通径按100递增；特殊要求除外。
5.1.2 工作条件
工作条件见表2。
表2蝶阀工作条件
参数 ≤ 0.5MPa ≤ 880℃
名称工作压力工作温度工作流量气源压力介质衬里连接方式安装方位
由装置工艺参数及阀体通径确定
0.4MPa ~ 0.6MPa 含催化剂烟气‘ 双层衬里，厚度100mmb
焊接或法兰连接‘
-般规定，DN1800以上规格阀门垂直安装，DN1800及以下规格阀门水平安装；特殊要求时，可按装置使用要求确定
a烟气含尘浓度小于200mg，烟气中催化剂颗粒大于10μm的应小于总含尘量的3% b蝶阀是否衬里按装置使用要求确定。 °连接方式按装置使用要求确定。
4
