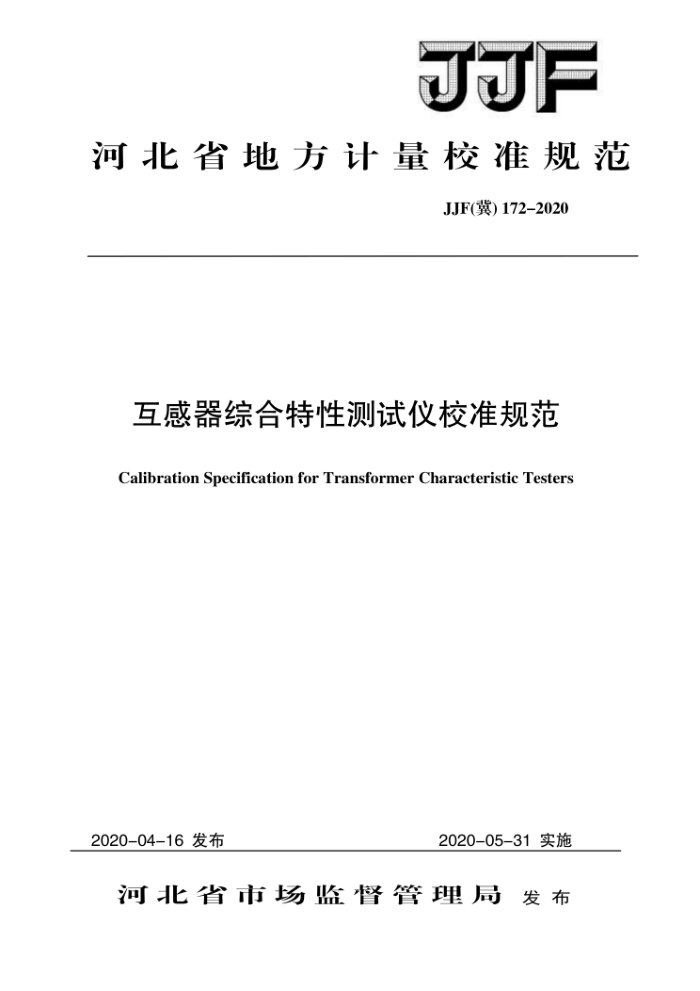

JF
河北省地方计量校准规范
JJF(冀)172-2020
互感器综合特性测试仪校准规范
Calibration Specification for Transformer Characteristic Testers
2020-05-31实施
2020-04-16发布
河北省市场监督管理局发布 JJF() 172-2020
互感器综合特性测试仪校准规范
JJF (冀) 172—2020
Calfbration Specificatiom for Transformer Characteristic Testers
归口单位： 河北省市场监督管理局起草单位： 河北省计量监督检测研究院
本规范委托河北省计量监督检测研究院负责解释 JJF(冀）172-2020
本规范主要起草人：
印志军 （河北省计量监督检测研究院）康 鹏 （河北省计量监督检测研究院席晓云 （河北省计量监督检测研究院参加起草人：董争强 （河北省计量监督检测研究院）高新艳 （河北省计量监督检测研究院）迟俊胜 （河北省计量监督检测研究院 JJF(JE) 172-2020
目录
1范围. 2引用文件... 3术语。 3.1互感器综合特性测试仪 3.2变比... 3.3二次负荷. 4概述.. 5计量特性 5。1相对误差 5.2最大允许误差参考值 6校准条件。 6.1环境条件. 6.2校准用标准设备 7校准项目和校准方法 7。1校准项目 7。2校准方法. 8校准结果表达。 9复校时间间隔。。。。 附录A互感器综合特性测试仪电压示值测量结果不确定评定示例附录B校准原始记录格式。.。 附录C校准证书内页格式。
2
2
2
3 .3 4
8 *。9 :10 .13 15 JJF(冀)172-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定。
Ⅱ JJF(冀)172-2020
互感器综合特性测试仪校准规范
1范围
本规范适用于测量电压不小于100V、电流不小于0.5A，变比值测量范围覆盖1～1000，并且具有对互感器绕组进行极性判别、对二次负荷和二次绕组电阻测量的互感器综合特性测试仪（以下简称“测试仪”）的校准，也适用于具有互感器综合特性测试仪部分测量功能的测试仪器的校准。
2引用文件
本规范引用了下列文件： JJF1619-2017互感器二次压降及负荷测试仪凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1互感器综合特性测试仪
用于互感器励磁特性试验，并具有对互感器进行绕组极性判别、变比检查、 二次负荷和二次绕组电阻测量等功能的仪器 3.2变比
指电流互感器的电流比或电压互感器的电压比， 3.3二次负荷
指电流互感器或电压互感器二次回路所接的测量仪器、二次电缆和接地点之间的总阻抗或总导纳。
4概述
测试仪是一种对互感器进行试验和检查的综合试验仪器，可用来对电流互感器和电压互感器的励磁特性、变比、极性、二次负荷和二次绕组电阻等项目进行试验和检查，
测试仪主要由调压器、内置升压器（或外置）、内置升流器（或外置）、数据采集单元、高精度AD转换单元、进行计算分析和功能控制的单片机微处理单元
1 JJF(冀)172-2020
以及输入输出单元等部分组成。 5计量特性
5.1相对误差
测试仪的电压、电流、变比、二次负荷和二次绕组电阻测量的相对误差均用公式（1）表示：
(1)
=(Px -P)/ P ×100%
P一一被校测试仪的显示值； R一一对应量的参考值（标准值）：一一相对误差。
5.2最大允许误差参考值
表1 测试仪最大允许误差参考值一览表
序号 1 2 3 4 5 注：具体计量特性，请参照被校测试仪的技术要求，上述指标不适用于合格性判别，仅
参数电压电流变比二次负荷二次绕组电阻
最大允许误差
± 1% ± 0. 5% ± 1% ± 1% ± 1%
供参考。
6校准条件
6.1环境条件
测试仪校准的环境条件应满足以下要求：一环境温度：（20士5）℃；一相对湿度：不大于75%；一供电电源：频率（50土0.1）Hz，波形畸变系数不超过3%
-校准过程中周围无影响被校测试仪性能的振动、冲击及电磁辐射等。
6.2校准用标准设备
校准时使用的标准器或测量系统的测量范围应不小于被校测试仪的测量范
围，实际误差应不大于被校测试仪对应允许误差的1/3，分辨力应不大于被校测 2
