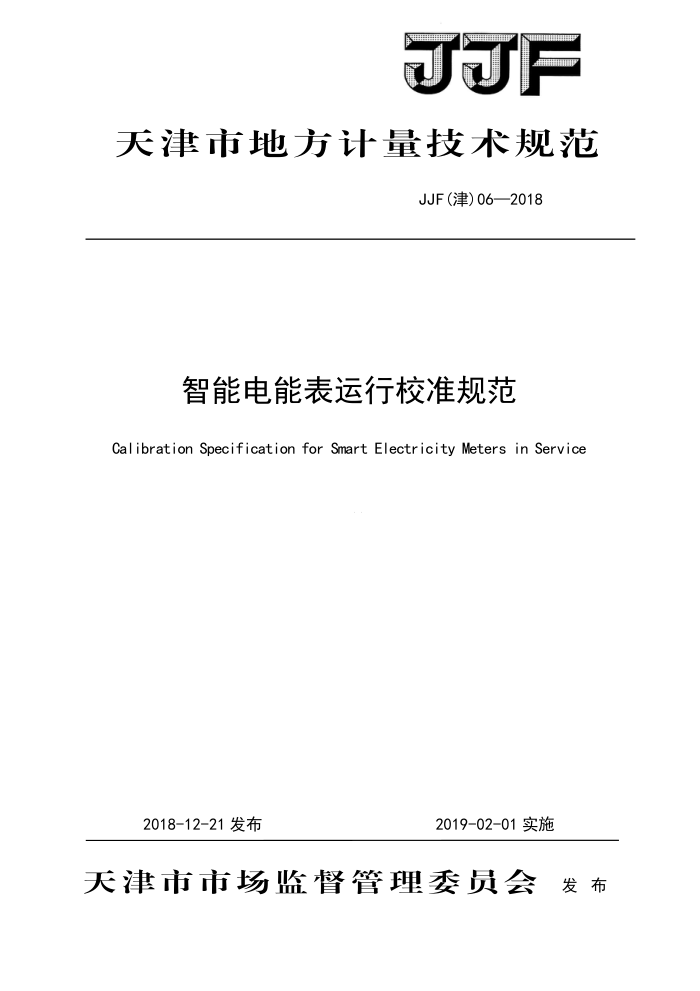

JJF
天津市地方计量技术规范
JJF(津)06—2018
智能电能表运行校准规范
Calibration Specification for Smart Electricity Meters in Service
2019-02-01实施
2018-12-21发布
天津市市场监督管理委员会发布 JJF（津）06—2018
智能电能表运行校准规范
JJF(津)06-2018
Calibration Specification for
Smart ElectricityMeters in Service
归口单位：天津市市场监督管理委员会
起草单位：天津市计量监督检测科学研究院
国网天津市电力公司电力科学研究院
中国电力科学研究院有限公司
中国计量科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津）06—2018
本规范主要起草人：
郭景涛李野 （国网天津市电力公司电力科学研究院）李刚 （国网天津市电力公司电力科学研究院）杨光 （国网天津市电力公司）李贺龙
（天津市计量监督检测科学研究院）
（中国电力科学研究院有限公司）
黄洪涛参加起草人：
（中国计量科学研究院）
张一萌 （天津市计量监督检测科学研究院）张涛 （天津市计量监督检测科学研究院）刘浩宇 （国网天津市电力公司电力科学研究院） JJF（津）06—2018
目录
引言
(I) (1) (1) (1) (2) (2) : (2) (2) · (2) : (3) (3) ·(3) (3) (3) : (4) : (4) ·(5) ·(6) (8)
范围· 2 引用文件 3 术语： 4 概述· 5 计量特性· 6 校准条件· 6. 1 环境条件 6.2 测量标准· 6.3 平台要求· 7 校准项目与校准方法： 7. 1 校准项目· 7. 2 校准方法 8 校准结果 8. 1 校准数据修约·· 8.2 校准结果表达：附录A 电能表计量功能失效判断方法附录B 电能表运行校准方法附录 C 校准证书校准结果页格式 JJF（津）06—2018
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》编写，相关术语遵循JJF1001-2011《通用计量术语及定义》中的相关要求
本规范参考JJG596-2012《电子式交流电能表》制定。 本规范为首次发布，
II JJF（津）06—2018
智能电能表运行校准规范
1范围
本规范适用于基于电能表运行校准平台的低压台区中1级、2级智能电能表（以下简称电能表）的运行质量监督和运行校准。
2引用文件
本规范引用了下列文件： JJG596-2012电子式交流电能表 GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：
测量设备
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1智能电能表smartelectricitymeter
由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、 实时监测、自动控制、信息交互等功能的电能表。
3.2台区transformer district
台区是指（一台）变压器的供电范围或区域。
3.3运行误差operatingerror
电能表在现场运行条件下的计量误差。
3.4电能表运行校准平台calibrationplatformforsmartelectricitymeterin service
1 JJF（津）06—2018
通过获取在线监测和在线采集的电能计量数据，基于能量守恒原理，构建电能表计量功能判断与运行误差分析模型，对电能表运行误差进行校准的平台。
3.5计量异常事件meteringabnormalevents
计量异常事件是指电能表运行中计量功能发生故障，导致电能表计量功能失效的事件，包括电能表飞走、电能表倒走以及电能表停走。
4概述
本规范基于能量守恒原理，通过电能表运行校准平台校准低压台区中的1级、2级电能表。校准结果可作为指导电能表更换的依据。
5计量特性
电能表运行误差限值应满足表1的规定。
表1电能表运行误差限值要求（%）
1级 ±1. 0
2级 ±2. 0
电能表准确度等级运行误差限值
67 校准条件
6.1环境条件
温度：（-2550）℃ 相对湿度：≤90%
6.2测量标准
校准所用标准器的准确度等级应满足表2的规定。
表2标准器准确度等级要求
1级 0.5级
2级 1级
被校电能表准确度等级
标准器准确度等级
2 JJF（津）06—2018
6.3 平台要求
6.3.1 运行安全要求
电能表运行校准平台应具有软件防篡改和版本控制功能
6.3.2数据安全要求
电能表运行校准平台应具有数据防修改、防丢失功能，不得修改运行误差校准的原始数据。原始数据应至少保存六年
校准项目与校准方法
7
7. 1 校准项 日
校准项目见表3。
表 校准项目一 览表
序号 1 2
校准方法条款
校准项目计量异常事件运行误差
7. 2. 1 7. 2. 2
7. 2 校准方法 7.2.1 计量异常事件
通过采集的电能表运行数据，对电能表计量异常事件进行在线监测与判断。计量异常事件判断方法参见附录A。
7.2.2运行误差
以台区总表作为标准器，利用台区总表与被校电能表的定时冻结电量，基于电能表运行校准平台采用能量守恒定律建立方程组，并求解得到电能表运行误差。校准方法参见附录B。
8 校准结果
3
