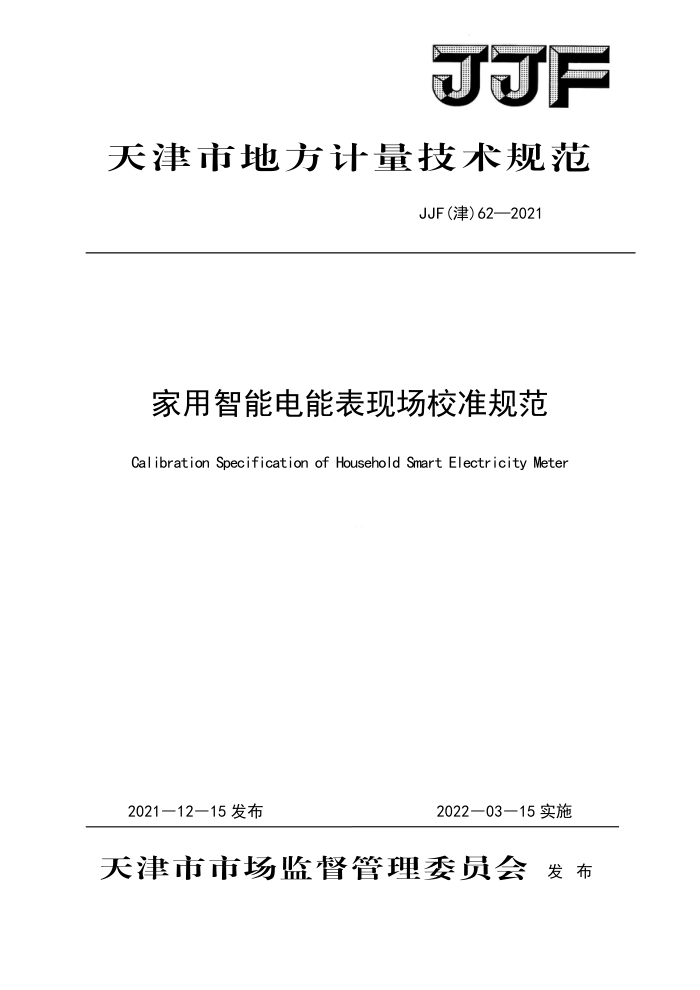

JF
天津市地方计量技术规范
JJF(津)62—2021
家用智能电能表现场校准规范
Calibration Specification of Household Smart Electricity Meter
2021—12—15发布
2022一03一15实施
天津市市场监督管理委员会 发 布 JJF（津)62—2021
家用智能电能表现场
校准规范
JJF（津)62-2021
Calibration Specification of Household Smart Electricity Meter
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 国网天津市电力公司
国网天津市电力公司营销服务中心
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津）62—2021
本规范主要起草人：
张涛张一萌董娜
（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院
参加起草人：
何海航陈磊张兆杰李祯祥陈晓芳
（国网天津市电力公司）（国网天津市电力公司营销服务中心（国网天津市电力公司营销服务中心） (国网天津市电力公司营销服务中心) （国网天津市电力公司营销服务中心 JJF(津)62—2021
目 录
引言
范围· 引用文件
2
3 术语和定义· 4 概述· 5 计量性能要求，
通用技术要求校准方法·· 8 校准项目· 校准结果的处理· 附录A内插法的计算方法附录B智能电能表现场校准原始记录内页格式
6
7
9 JJF(津)62—2021
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定
II JJF（津）62—2021
家用智能电能表现场校准规范
1范围
本规范适用于基于电能表运行校准平台的低压台区中1级、2级家用智能电能表
（以下简称电能表）的现场校准工作。
本规范不适用于关口电能表、高压电能表、直流及数字化电能表的现场校准。
2引用文件
本规范引用下列文件： JJG596-2012电子式交流电能表 JJF（津）06-2018智能电能表运行校准规范 JJF（津）12-2020智能电能表检定周期调整的实施规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和定义
3.1智能电能表smartelectricitymeter
由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表。 3.2运行误差operatingerror
电能表在现场运行条件下的计量误差。
4概述
家用智能电能表现场校准是指对运行校准平台的低压台区中1级、2级家用智能电能表进行在线状态的试验以及设备外观、封印完整性、接线正确性等项目的检查。台区是指一台变压器的供电范围或区域，家用智能电能表通常安装在一个固定的台区中。台区中的家用智能电能表接入电能表运行校准平台后，通过获取在线监测和在线采集的电能计量数据，基于能量守帽原理，构建电能表计量功能判断与运行误差分机模型，可以实现对家用智能电能表运行误差进行校准
5计量性能要求
5.1运行误差
1 JJF（津）62—2021
电能表的运行误差用相对误差表示。电能表的运行误差限应满足表1的规定，表中功率因数未给定值的负载的误差限用内插法求出，内插法的计算方法参见附录A。当所测试电能表误差超过最大允许误差时，应将该电能表拆回实验室，根据JJG596-2012 《电子式交流电能表》进一步检定。
表115℃（含）～25℃（含）时电能表的最大允许误差
电能表准确度等级
类别
功率因数 cos Φ
直接接入
2
1
负载电流I
最大允许误差（%） ±1. 0
有 0.113 功电 0. 1 s
T<
1. 0
2. 0
Inax
±1. 5
±2. 5
<0. 2 I 2≤
0. 5L2
能
±2.
±1. 0
主：1.负载电流中I一基本电流：I 大电流 2.L一感性负载
6 通用技术要求 6. 1 现场试验条件
现场校准时 般应满足下列条件 a)环境温度： 15℃~ 25℃; b)相对湿度： 45%~75%； c)电压对额定电压的偏差不应超过土10%； d)频率对额定值的偏差不应超过土2%; e)三相电压和电流相序为正相序； f)每一相负荷电流不低于被检电能表基本电流的5% g）负荷无明显波动；检测过程中无冲击负荷； h）无可觉察到的振动和震动：无较强的电磁辐射干扰： i)表壳封印完整； j）电能表端钮盒或联合试验接线盒无影响接线的严重损坏。
6.2校准设备要求
现场校准设备应满足下列要求：
2 JJF（津）62—2021
a）电能表现场校准标准装置的准确度等级应满足表2的规定； b）电能表现场校准标准装置内部温度不应超过设定温度的土2℃
表2电能表现场校准标准装置的准确度等级要求
1 0. 1 0. 3
2 0. 2 0. 3
被检电能表的准确度等级
电能表现场校准标准装置准确度等级电能表现场校准标准装置（含电流钳）准确度等级
7校准方法
7.1外观检查
有下列缺陷之一的电能表判定为外观不合格： a)铭牌不完整、字迹不清楚或无法辨别； b)表壳损坏，视窗模糊、固定不牢、破裂； c)按键失灵； d)接线端子损坏； e)接地部分锈蚀或涂漆： f)表壳封印不完整。
此外，现场安装环境杂乱或其他原因，无法接近电能表实施接线的，可暂停实验并上报实验下达单位。
7.2运行误差试验
运行误差试验应采用标准电能表法，校准选用的负载点以现场实际工况负载点为准。 在实际负荷下将电能表现场校准标准装置电压端子与被测电能表电压端对应相连，电能表检定装置通过电流钳与被测电能表入表线对应相序相连。电能表现场校准标准装置工作电源尽量使用外部电源。保证所使用的电能表现场校验仪工作温度为适宜工作的温度，必要时可使用保温工具。
现场负荷功率因数低于0.5时，不宜进行有功电能运行误差的测试。其他试验条件应满足6.1的要求。
运行中的电能表在实际负荷下的运行误差应符合表1的要求
7.2.1算定脉冲数和显示被检电能表误差的小数位数
3
