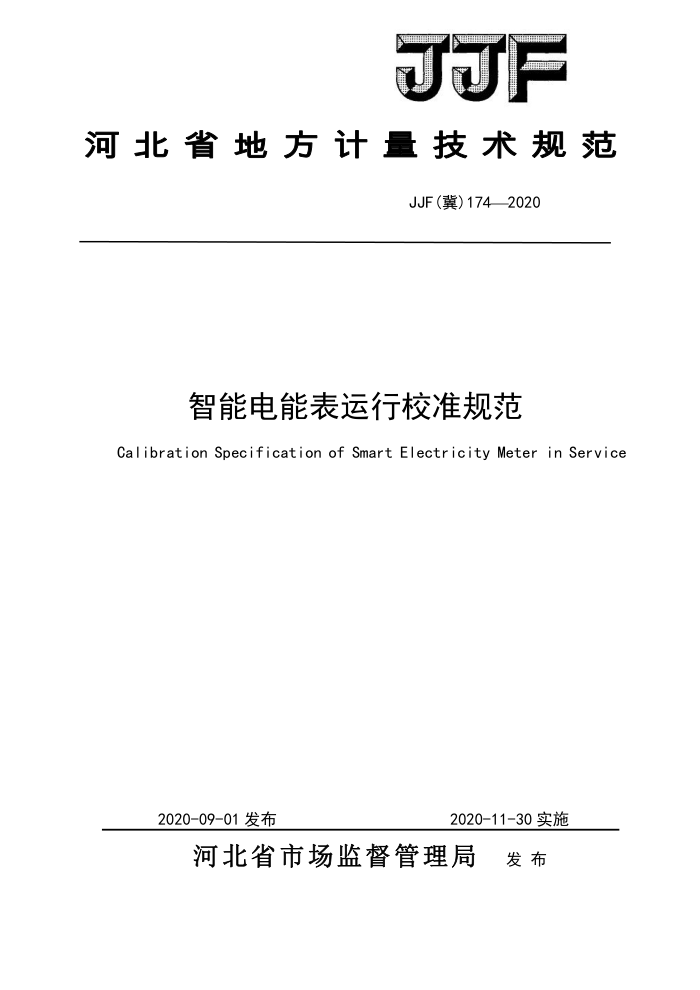

JJF
河北省地方计量技术规范
JJF(冀)174—2020
智能电能表运行校准规范
Calibration SpecificationofSmart Electricity MeterinService
2020-11-30实施
2020-09-01发布
河北省市场监督管理局 发布 JJF（冀）174-2020
智能电能表运行校准规范 CalibrationSpecification of Smart
JJF（冀）174—2020
Electricity Meter in Service
归口单位：河北省市场监督管理局
起草单位：国网河北省电力有限公司营销服务中心
河北省计量监督检测研究院
国网冀北电力有限公司计量中心
本规范委托河北省市场监督管理局负责解释 JJF（冀)174-2020
本规范主要起草人：
申洪涛（国网河北省电力有限公司营销服务中心）
耿立峰（河北省计量监督检测研究院）梁宝全（国网河北省电力有限公司）
参加起草人：
张超（国网河北省电力有限公司营销服务中心）付文杰（国网河北省电力有限公司营销服务中心）史轮（国网河北省电力有限公司营销服务中心）高新艳（河北省计量监督检测研究院）
刘科学（国网冀北电力有限公司计量中心） JJF（冀）174-2020
目录
1范围 2引用文件 3术语.. 4概述. 5计量特性 6校准条件.
...1
.....2
2
6.1环境条件 6.2测量标准. 6.3平台要求..
2
...3
7校准项目与校准方法.
*** 3
7.1校准项目 7.2校准方法..
3
...3
8校准结果..
.....3
8.1校准数据修约. 8.2校准结果表达... 8.3校准结果应用，
3
.4
.4
附录A（电能表计量异常事件判断方法）附录B（电能表运行误差校准方法）
-
6 JJF(冀)174-2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 编写，相关术语遵循JJF1001-2011《通用计量术语及定义》中的相关要求。
本规范为首次发布。
= JJF（冀）174-2020
智能电能表运行校准规范
1范围
本规范适用于低压台区中接入电能表运行校准平台的有功1级、2级智能电能表（以下简称电能表）的运行质量监督和运行校准，电能表所在台区的日均电量采集成功率应不小于99%。
2 引用文件
本规范引用了下列文件： JJG596-2012电子式交流电能表 GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：
测量设备
JJG1148-2018电动汽车交流充电桩凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1智能电能表smartelectricitymeter
由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处
理、实时监测、自动控制、信息交互等功能的电能表。 3.2台区transformerdistrict
台区是指（一台）变压器的供电范围或区域 3.3运行误差operatingerror
电能表在现场运行条件下的计量误差。 3.4电能表运行校准平台calibrationplatformforsmartelectricitymeterinservice
通过获取在线监测和在线采集的电能计量数据，基于能量守恒原理，构建电能表计量功能判断与运行误差分析模型，对电能表运行误差进行校准的平台。 3.5计量异常事件meteringabnormalevents
计量异常事件是指电能表运行中计量功能发生故障，导致电能表计量功能失效的事件，包括电能表飞走、电能表倒走以及电能表停走。
1 JJF（冀）174-2020
3.6批batch
在一致条件下生产并同一时间提交（试验）检定的一定数量的电能表，其中单相电能表不超过10000只，三相电能表不超过5000只，简称批。 3.7计量失准meteringfailure
电能表出现计量异常事件或运行误差超过表1规定的误差限值。
3.8分批不合格率failurerateofabatch
该批次在3个月内发生计量失准的电能表数占该批次电能表总数的百分比。
4概述
智能电能表运行校准通过电能表运行校准平台实现，平台利用大数据分析技术对电能表历史数据进行统计和分析，构建电能表计量功能判断与运行误差分析模型。以测量台区总电量的电能测量装置（以下称为台区总表）作为标准器，基于电能表运行校准平台采用能量守恒定律建立方程组并求解，从而实现对低压台区中有功1级、2 级电能表的计量功能和运行误差进行监测和校准，校准结果可作为指导电能表更换的依据。
5计量特性
电能表运行误差用相对误差表示，其误差限值应满足表1的规定
表1日 电能表运行误差限值
电能表准确度等级
1级 ±1.75
2级 ±3.5
运行误差限值（%）
6校准条件
6.1环境条件
温度：（-25～55）℃ 相对湿度：≤90%
6.2测量标准
校准所用标准器的准确度等级应满足表2的规定。
2 JJF
