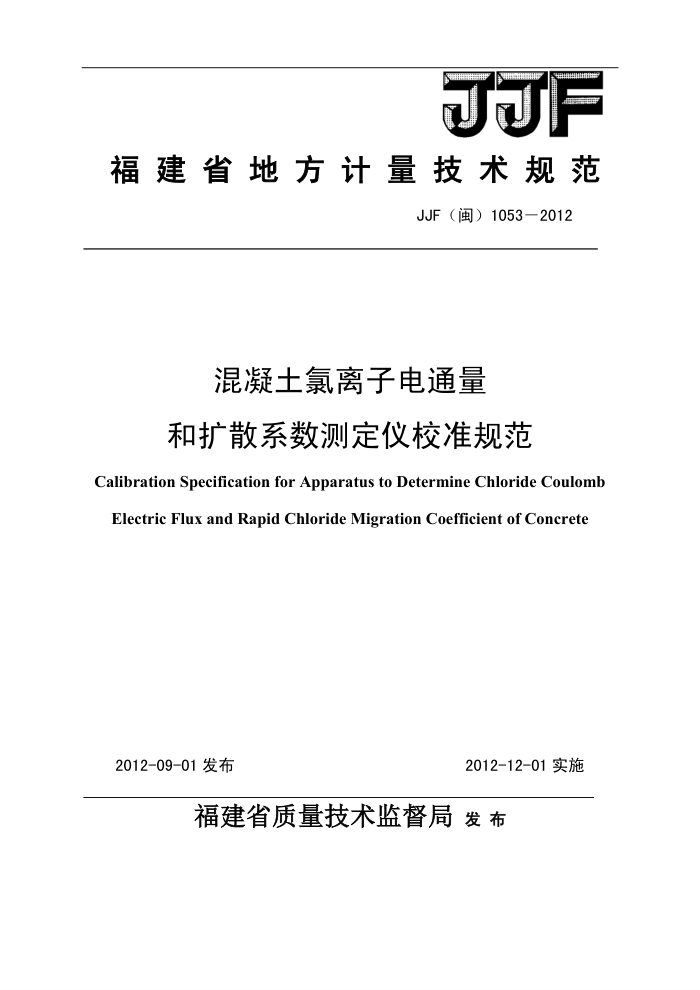

JJF
福建省地方计量技术规范
JJF（闽）1053—2012
混凝土氯离子电通量和扩散系数测定仪校准规范
Calibration Specification for Apparatus to Determine Chloride Coulomb Electric Flux and Rapid Chloride Migration Coefficient of Concrete
2012-09-01发布
2012-12-01实施
福建省质量技术监督局 发 布 JJF（闽）1053—2012
混凝土氯离子电通量和扩散系数测定仪
JJF（闽）1053—2012
校准规范 Calibration Specification for Apparatus to Determine Chloride Coulomb Electric Flux and Rapid chloride Migration Coefficient of Concrete
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
参加起草单位：绍兴市容纳测控技术有限公司
本规范委托起草单位负责解释 JJF（闽）1053—2012
本规范主要起草人：
黄洪 （福建省计量科学研究院）张杰梁 （福建省计量科学研究院）吕光明 （福建省计量科学研究院）方杰 （福建省计量科学研究院）
参加起草人：
陆国良 （绍兴市容纳测控技术有限公司） JJF（闽）1053—2012
目 录
引言 1 范围， 2 引用文献 3 概述 4 计量特性. 4.1 基本误差， 4.2 输出电压稳定度 4.3 试验持续(保持)时间 4.4 绝缘电阻 4.5 工频耐压试验.. 5 校准条件 5.1 环境条件 5.2 校准用主要设备 6 校准项目和校准方法， 6.1 校准前的准备工作， 6.2 基本误差校准 6.3 试验持续(保持）时间的校准 6.4 输出电压稳定度 7 校准结果表达 8 复校时间间隔附录A电通量仪（或RCM测定仪）校准记录格式，附录B电通量仪（或RCM测定仪）校准结果内页格式附录C电通量仪（或RCM测定仪）示值误差不确定度评定实例
n
3
3
3
. 3
3
.. 3
4
....4
A
1
...8
9
11
...12 JJF（闽）1053—2012
引言
本规范参考了JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》等国家计量技术规范，并按JJF1071《国家计量校准规范编写规则》的要求进行编写。在编写的过程中，按照GB3102.4《热学的量和单位》和GB3102.5《电学和磁学的量和单位》的要求对各物理量和单位进行正确描述。在技术参数上，参考了GB/T50082 《普通混凝土长期性能和耐久性能试验方法标准》、JG/T261《混凝土氯离子电通量测定仪》、JG/T262《混凝土氯离子扩散系数测定仪》和JC/T1086《水泥氯离子扩散系数检验方法》中的部分条款。 JJF（闽）1053—2012
混凝土氯离子电通量
和扩散系数测定仪校准规范
1范围
本规范适用于混凝土氯离子电通量测定仪（以下简称“电通量仪”）和混凝土氯离子扩散系数测定仪(以下简称“RCM测定仪”)的校准 2引用文献
本规范引用了下列文献： JJF1001通用计量术语及定义 JJF1059测量不确定度评定与表示 JJF1071国家计量校准规范编写规则 JG/T261-2009混凝土氯离子电通量测定仪 JG/T262-2009混凝土氯离子扩散系数测定仪 JC/T1086-2008水泥氯离子扩散系数检验方法 GB/T50082-2009普通混凝土长期性能和耐久性能试验方法标准 GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本(包括所有的修改单)适用于本规范。 3概述
电通量仪和RCM测定仪都是用于测定混凝土抗氯离子渗透性能的试验仪器。 电通量仪的基本原理是：通过给混凝土试件两端施加一定的直流电压，然后采集流过
混凝土试件的电流，通过积分计算出固定时间内通过混凝土的电通量，并根据电通量来反映混凝土的抗氯离子渗透性能。
RCM测定仪的基本原理是：通过给混凝土施加外电场，加速氯离子在混凝土中的迁移速度，然后结合化学分析，测定一定时间内氯离子在混凝土中的渗透深度，再结合计算公式得出氯离子在混凝土中的扩散系数，并通过扩散系数来反映混凝土的抗氯离子渗透性能。 JJF（闽）1053—2012
4计量特性 4.1 基本误差
表1电通量仪和RCM测定仪允许误差
允许误差
技术参数
电通量仪 ±0.1V ±0.25% 0.3 ℃
RCM测定仪 0.1V 0.1mA 0.2 ℃
输出电压采样电流温 度
注：①通常情况下，电通量仪的输出电压为60V，对输出电压进行校准时，负载电阻选择5kQ，对采样电流进行
校准时，负载电阻分别选择5002、1000Q和30002；RCM测定仪的输出电压为10V、15V、20V、25V、 30V、35V、40V、50V、60V，对输出电压进行校准时，负载电阻分别选择1002、2002、3002、4002 6002、800Q、12002、16002、3000Q，对采样电流进行校准时，负载电阻分别选择3002、10002和20002。 ②电通量仪（或RCM测定仪）输出电压校准点和负载电阻值可根据用户要求或仪器说明书中输出电压和采样电流的测量范围进行选择。
4.2输出电压稳定度
保持周围环境条件不变和输出电压不作调整，在5min内，电通量仪(或RCM测定仪)的校准点读数改变应不大于0.1V。 4.3试验持续（保持）时间
电通量仪（或RCM测定仪）的试验持续（保持）时间在1h内的最大误差应不超过 ±2s。 4.4绝缘电阻
在非工作状态下，电通量仪(或RCM测定仪)的电源端子对机壳的金属部分在500V 直流电压下的绝缘电阻值不应低于20MQ。 4.5工频耐压试验
电通量仪(或RCM测定仪）输入端对机壳之间施加50Hz、2.5kV正弦波电压，历时 1min，应无闪烁、飞弧、击穿现象。 5校准条件 5.1环境条件 5.1.1环境温度：15℃30℃； 5.1.2 相对湿度：不大于85% 5.1.3 应无影响电通量仪(或RCM测定仪)正常工作的外电场、外磁场； 5.1.4 供电电源：交流电压应为220(1±10%)V，频率应为50(1±1%)Hz。
3 JJF（闽）1053—2012
5.2校准用主要设备 5.2.1直流数字电压表
直流数字电压表在实际测量范围内的允许误差应不超过电通量仪（或RCM测定
仪）输出电压允许误差的1/5。 5.2.2直流数字电流表
直流数字电流表在实际测量范围内的允许误差应不超过电通量仪（或RCM测定
仪）采样电流充许误差的1/5。 5.2.3标准温度计
温度校准装置的扩展不确定度(k=2)应不超过电通量仪（或RCM测定仪）温度允
许误差的1/3。 5.2.4电子秒表
电子秒表在时间间隔为1h时的最大允许误差为土0.1s。
5.2.5耐电压测试仪
耐压测试仪的准确度等级应不低于5级。
5.2.6绝缘电阻表
绝缘电阻表的准确定等级应不低于10级。
5.2.7校准装置、环境条件、辅助设备等应能保证校准时的扩展不确定度(k=2)不超过电通量仪（或RCM测定仪）准确度等级的1/3。 6校准项目和校准方法 6.1校准前的准备工作 6.1.1外观和通电检查 6.1.1.1外观检查，不能有影响工作性能的机械损伤，电通量仪(或RCM测定仪)上应标有产品名称、型号、生产厂家(商标)、出厂编号等。 6.1.1.2电通量仪(或RCM测定仪)应具有实时显示端口电压、电流、试验历时等参数功能。 6.1.1.3按说明书规定接通电源，经过30min预热后，应能正常工作。 6.1.2耐压绝缘试验 6.1.2.1绝缘电阻的测定
将绝缘电阻表的L、E测量端分别与校验仪的工作电源端子和外壳相连接。
6.1.2.2工频耐压试验
