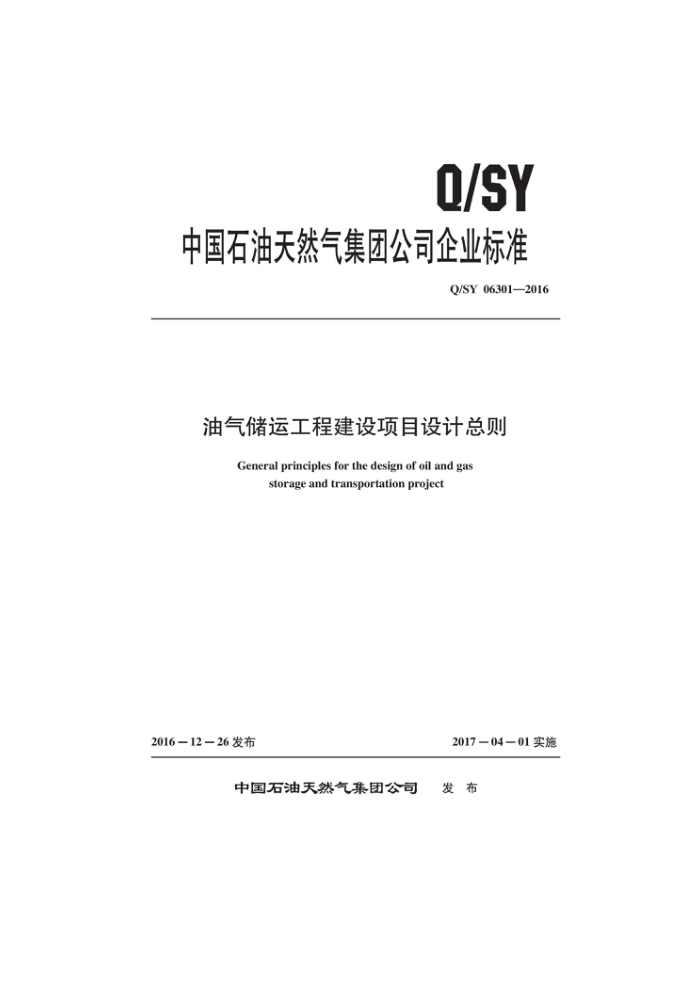

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06301—2016
油气储运工程建设项目设计总则
General principles for the design of oil and gas
storage and transportation project
2016－12－26发布
2017－0401实施
中国石油天然气集团公司 发布 Q/SY 06301—2016
目 次
前言· 范围
T
1
术语和定义
2
3设计原则采用标准基本要求
4
2
.....
附录A（资料性附录） 油气储运工程（勘察、设计）标准架构附录B (资料性附录) 输油管道工程遵循的主要标准清单附录C (资料性附录) 输气管道工程遵循的主要标准清单附录D（资料性附录）土 地下储气库工程遵循的主要标准清单附录E（资料性附录） 液化天然气工程遵循的主要标准清单
4
6 .21 ....35
........47 Q/SY 06301—2016
前 創言
Q/SY06301《油气储运工程建设项目设计总则》是油气储运工程建设系列标准之一。 本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司天然气与管道分公司提出。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道工程有限公司、中国寰球工程公司、管道局天津设计院。 本标准主要起草人：许莉、宋广祺、刘宏波、蔡杭平、张志广、穆树怀、高剑锋、窦宏强、李
刚、龚云峰、李兵兵、胡协兰、李树山、刘桂志、陈诚、李德全、杨卫东、吴龙平、白改玲、杨娜、 赵月峰、李卓燕、李益民、包光磊、肖峰、高贤、程静、郑建华、李兵、全梅、郭涛、赵晓静、王琼、于海、肖琳、刘娜、刘科慧、王东军、李力秀、仇金华、顾文才、戴滨、王兴刚、白海军、吴永艳、杜茂敏、刘忠辉、张福兴、刘伯俭、周玉蓉、邢凤荣、齐德珍。
II Q/SY 06301—2016
油气储运工程建设项目设计总则
1 范围
本标准规定了油气储运工程建设项目设计原则和采用标准的基本要求。 本标准适用于中国石油天然气集团公司所辖的陆上油气管道工程、地下储气库工程和液化天然气
工程的新建、改建和扩建项目。 2术语和定义
下列术语和定义适用于本文件。 管道工程pipeline project 用管道输送油（气）的建设工程，一般包括输油（气）管线、输油（气）站及辅助设施等。 液化天然气工程liquefiednaturalgasproject 用于处理液化天然气的建设工程，包括天然气液化工厂、液化天然气接收站、液化天然气卫星站
2.1
2.2
等。 2.3
地下储气库工程 underground gas storage project 利用封闭的地质构造储存天然气的工程，包括盐穴型、油气藏型、含水层型等。
3设计原则
3.1 油气管道工程 3.1.1 油气管道工程建设应考虑近、远期结合，合理确定管道工程建设规模。 3.1.2 ，油气管道工程应采用先进、合理的输送工艺，满足安全、环保、节能、高效的要求。 3.1.3油气管道工程应充分依托已有的油气管道及相关储运设施。 3.1.4油气管道工程应选择高效、节能的设备，确保管道安全、平稳运行。在满足安全、可靠输送的前提下，尽可能采用国产设备。 3.1.5油气管道工程应充分利用遥感影像、航空摄影、地理信息系统等技术优化管道走向方案。 3.1.6油气管道工程应采用计算机监控和数据采集系统，实施远距离监控和数据采集，实现以计算机为中心的分布式控制，实现有人职守、无人操作、远程控制。 3.1.7油气管道工程应采用管道中应用成熟、技术先进的通信技术，满足管道的通信需求，做到安全可靠、技术先进、经济合理、使用维护方便。
1 Q/SY 06301—2016 3.2地下储气库工程 3.2.1应根据地下地质条件并结合联络线、集输系统、地面井位、所依托的已建设施等，科学优化地下储气库总体布局，合理确定地下储气库工程站场站址。 3.2.2地下储气库工程注采气装置设计规模应根据地下储气库的功能定位、注采模式、单井注采气能力，结合长输管道供气能力和调峰需求等合理确定。 3.2.3地下储气库工程应选用先进成熟的技术和高效节能的设备和产品，确保地下储气库安全、平稳运行。 3.2.4地下储气库工程应结合注、采气规模及采气工况，经技术经济比选后确定合理的采气处理工艺及合理的压缩机选型及配置。 3.2.5地下储气库工程集注站宜采用离散控制系统DCS，实现对集注站内的注气、采气流程和辅助流程重要参数的检测和控制，应设置完备的控制方案，实现集注站对注采井远程操作，集注站内的流程自动控制。 3.2.6地下储气库工程通信设计应采用成熟、先进的通信技术，做到统筹规划、安全可靠、技术先进、经济合理、使用维护方便。 3.3液化天然气工程 3.3.1在符合相关区域规划的基础上，液化天然气工程建设应考虑近、远期结合，合理确定其建设规模，预留扩建设备接口。同时合理确定与相连的长输管道工程的对接条件，改扩建液化天然气工程应充分依托已有的相关设施。 3.3.2液化天然气工程应采用先进、合理的工艺技术，满足安全、环保、节能、高效的要求。 3.3.3液化天然气工程应选择高效、节能的设备。在满足安全、可靠运行的前提下，尽可能采用国产设备、材料。 3.3.4液化天然气工程应采用以计算机为中心的分布式控制系统，实施现场监控和数据采集，实现集中操作和控制。液化天然气工程应设置紧急停车设施，天然气液化工厂、液化天然气接收站宜设置独立于过程控制系统的安全仪表系统（SafetyInstrumentationSystem，SIS）。 3.3.5液化天然气工程中应采用成熟应用、技术先进的火灾探测报警、可燃气体探测报警、低温检测报警等，做到安全可靠、技术先进、经济合理、使用维护方便。 4采用标准基本要求 4.1标准规范选用应遵循以下原则：
a）标准选用应做到安全第一、环保节能、以人为本、质量至上、技术先进和经济适用。 b）工程设计采用的标准规范应执行现行有效版本。 c）工程设计各阶段应执行统一的标准规范， d）工程设计采用的标准应选用适于工程项目的中国标准规范。 e）当工程采用新材料、新设备、新工艺、新技术时，应明确设计、施工、检验标准。 f）引进国外专利技术建设的工程项目，与专利有关部分应执行国外专利商提供的标准。 g）工程设计采用的中国标准规范在使用时应以中文为准；采用的国际标准在使用时应以原文为
准。 h）可行性研究阶段应明确规定执行的法律、法规和设计标准、规范；初步设计和施工图阶段除
法律、法规和设计标准、规范外，宜明确相关的施工验收规范。
2 Q/SY 06301—2016
4.2 标准规范选用范围如下：
a）设计执行的标准规范包括国家标准、行业标准、地方标准（若有）、企业标准、国外标准等。 b）引进国外专利技术建设的工程项目，应包括国外专利商提供的标准。
4.3 标准规范编排应遵循以下原则：
a）工程项目设计文件标准规范编排应按照国家标准、地方标准（若有）、行业标准、企业标准、
国际标准的顺序编写。 b）工程项目设计文件标准规范目录除列出标准规范名称、编号外，应标注版本号或年号，
4.4 油气储运工程标准架构参见附录A。
输油管道工程遵循的主要标准参见附录B。
4.5
4.6 输气管道工程遵循的主要标准参见附录C。 4.7 地下储气库工程遵循的主要标准参见附录D。 4.8 液化天然气工程遵循的主要标准参见附录E
3 Q/SY 06301—2016
附录A (资料性附录)
油气储运工程（勘察、设计）标准架构
油气储运工程（勘察、设计）标准架构见表A.1。
表A.1油气储运工程（勘察、讠 设计）标准架构
专业构成勘察测量线路穿跨越工艺仪表总图建筑结构给排水消防热工暖通供配电通信防腐隔热机械勘察测量线路穿跨越工艺仪表总图建筑结构给排水消防热工暖通供配电通信防腐隔热机械
项目
分类
输油管道工程
油气储运工程
输气管道工程
