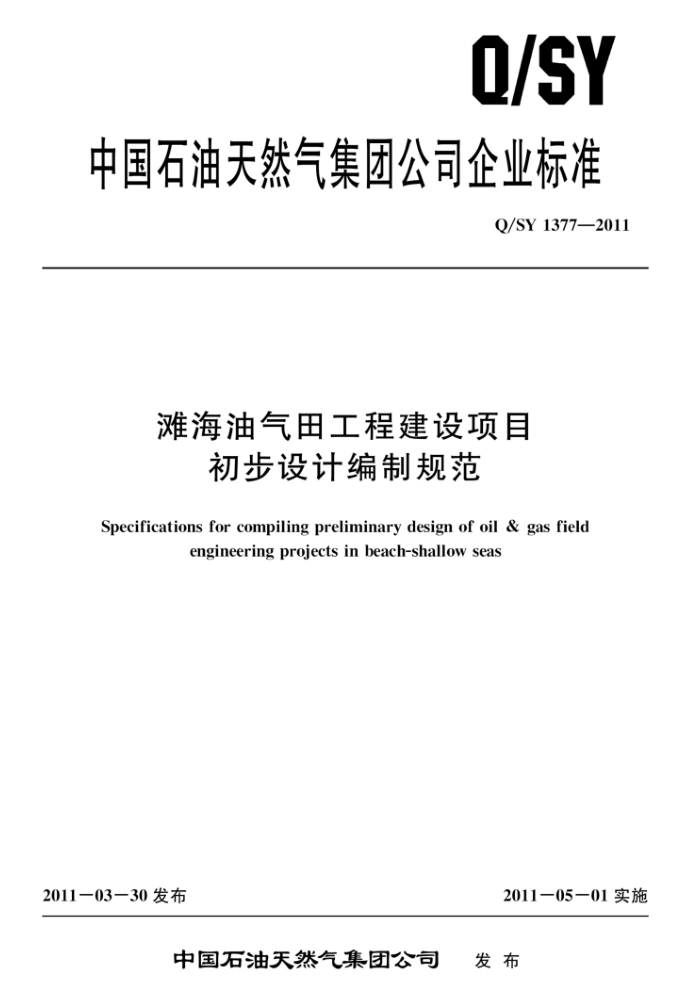

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1377—2011
滩海油气田工程建设项目
初步设计编制规范
Specifications for compiling preliminary design of oil & gas field
engineering projects in beach-shallow seas
2011－03—30 发布
2011一05一01实施
中国石油天然气集团公司 发布 Q/SY 1377—2011
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本规定 5 总说明 6 生产设施设计 7 线路工程设计 8 计算书 9 技术规格书· 10 防火专篇 11 工程概算 12 环境保护专篇 13 职业卫生专篇 14 安全专篇
1
12
23 26 26 27 29 30 32 34 Q/SY 1377—2011
前言
本标准依据GB/T1.1一2009给出的规则起草本标准由中国石油天然气集团公司标准化委员会海洋石油工程专业标准化直属工作组提出并
归口。
本标准起草单位：中油辽河工程有限公司。 本标准主要起草人：周铭、曹苏军、李旭志、金鑫
，
I Q/SY 1377—2011
滩海油气田工程建设自初步设计编制规范
1范围
本标准规定了滩海油气田人工岛、海上平台、进海路、海底管道、海底电缆及附属设施工程项目初步设计文件的组成、工程设计及概算的具体内容和深度要求
本标准适用于新建滩海油气田工程项目的初步设计。改建、扩建和单独立项的滩海油气田单项地面工程的初步设计可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 0009石油地面工程设计文件编制规程 SY/T0082（所有部分）石油天然气工程初步设计内容规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
滩海 beach-shallow sea 潮上带、潮间带与相邻浅水海域的总称。
3. 2
平台platform 用于海上油气资源勘探与开发的固定式平台的总称。由上部结构、设施与设备、支承结构等
组成。 3.3
固定式平台fixed platform 用桩将结构固定于海底或依靠自身的巨大重量坐落于海底的平台。
3. 4
人工岛 artificial island 为了在滩海区域进行海上油气开发，以砂、石、混凝土等为主要材料建成的岛式构筑物
3. 5
进海路access sea road 连接陆地与海上生产设施，或连接海上生产设施之间的道路。
3. 6
海底管道 submarine pipeline 海底管道系统中，于最大潮汐期间处于水面以下的管道（立管除外）。亦称海底管线。
1 Q/SY 1377—2011
3. 7
海底管道系统submarine pipeline system 用于输送石油、天然气及其他流体介质的海底管道工程设施的所有组成部分的总称。它包括海底
管道、立管、支撑构件、配管附件、防腐系统、配重层、泄漏检测系统、报警系统、应急关闭系统和与其相连的海底装置等。亦称海底管线系统。 3.8
临时避难所 斤 temporary refuge 在灾害出现时可供人员临时躲避、保障生存的处所。
3.9
防浪墙wave proof wall 为防止波浪越顶而在岛体顶面周边设置的墙。
4基本规定
4.1初步设计编制应按照批准的可行性研究或油气田开发方案和设计任务书（委托书）或合同规定的内容、范围及要求进行。 4.2本标准是对滩海油气田整体开发地面工程初步设计内容的一般要求，如工程内容较少或仅为单项工程时，其初步设计文件编制内容可酌情增减。 4.3初步设计文件应由说明书、附图、附表、附件及工程概算等部分组成。 4.4使用本标准进行初步设计宜按以下内容编写，也可根据工程情况合并编写。
a）总说明。 b）生产设施设计（包括海上平台、人工岛、进海路）)。 c） 线路工程设计（包括海底管道、海底电缆、海底光缆）。
4.5初步设计文件的深度应满足下列要求：
a） 据以编制施工图设计文件。 b）据以确定海域征用范围。 c） 据以进行主要设备、材料的订货。 d) 据以进行施工准备工作。 e） 据以进行生产准备工作。 f） 据以编制建设计划、控制建设投资。 g）据以编制工程总承包（EPC）招投标文件。
