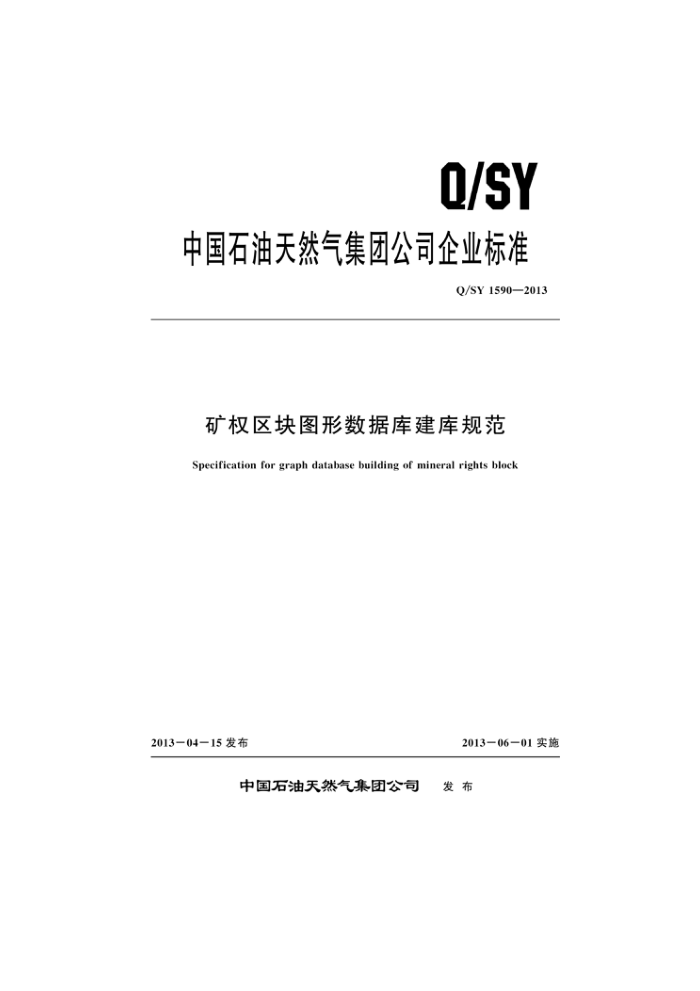

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1590—2013
矿权区块图形数据库建库规范
Specification for graph database building of mineral rights block
2013—06-01实施
2013一04一15发布
中国石油天然气集团公司 发布 Q/SY 1590—2013
目 次
前言
范围规范性引用文件术语和定义 4　建库流程图形数据属性数据
2
3
5
6
关联字段附录A（规范性附录) 图件图层构成及图层标识附录B (规范性附录) 编图图式 ............ 附录C（规范性附录) 属性表结构· 附录 D（规范性附录) 专题要素与属性数据对应关系及要素代码…………. ..........................27
7
......... ....................... ..... ............... ....
............
11 Q/SY 1590—2013
前言
本标准按照GB/T1.1—2009《标准化工作导则 则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准主要起草单位：中国石油杭州地质研究院、中国石油勘探与生产公司、中国石油勘探开发
研究院、中国石油长庆油田公司、中国石油塔里木油田公司。
本标准主要起草人：丁成豪、向峰云、王晓星、曾少华、郭庆新、谢锦龙、蒋新、王玉山、吴培红、黄冲、傅瑾君、邬燕萍、孙六一、李俊平、闵磊、钱玲、吕玉珍。
I Q/SY 1590—2013
矿权区块图形数据库建库规范
1范围
本标准规定了矿权区块图形数据库建库流程、图形及属性数据要求本标准适用于矿权区块图形数据库建库工作。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16792 中国含油气盆地及次级构造单元名称代码 Q/SY1456—2012油气探矿权区块评价技术规范术语和定义下列术语和定义适用于本文件。 3. 1
3
矿权区块 mineral rights block 依法取得的勘查许可证或开采许可证规定的范围，分为勘查区块和开采区块。
3. 2
专题图件 thematic map 在矿权区块图形数据库中必备的图件，分为矿权区块、地质单元、勘探程度、管理预案4个
专题。 3. 3
辅助图件 assistant map 在矿权区块图形数据库中可选择性建立的勘探成果图件
3. 4
属性数据 attribute data 描述地理空间实体特征的数据。 关联字段 link field 用于建立专题图元与属性数据之间对应关系的字段
3. 5
4建库流程
4.1资料收集
收集矿权区块评价与管理相关的图件和属性数据资料。 Q/SY 1590—2013 4.2分类处理
将所收集的资料按照专题及辅助进行分类，并按照图形数据和属性数据要求进行处理。 4. 3 数据入库
将经过处理的数据，导人到图形数据库中。 4. 4 图形属性关联
对每一个专题图元及其相应的属性数据分别赋予一个关联字段值，通过关联字段建立专题图元与属性数据之间的对应关系。 5图形数据 5.1图件分类
图件分为专题和辅助两大类，其中专题图件又分为矿权区块、地质单元、勘探程度和管理预案。 图件的矢量数据格式为 MapGIS。 5. 2 专题图件 5.2.1图件及图层构成
各专题图件及图层构成见表A.1。 5. 2. 2 图件及图层命名 5.2.2.1图件命名
年度（4位阿拉伯数字）_油田公司简称_盆地/地区名称_图件类别名称。其中图件类别名称见表 A.1。 5.2.2.2图层命名
图层类别标识_图层类别。图层类别标识和图层类别见表A.2。 5.3辅助图件
所需图件根据具体盆地的资料状况及评价工作的要求而定。 5.4编图要求 5. 4.1 编图图式
编图图式见附录 B。 5.4.2地图参数
建库所采用的地图参数说明如下：
参考椭球体采用1980年西安国家大地坐标系，IAG－75参考椭球体；高程基准采用1985 年国际高程基准；投影系统采用兰伯特（Lambert）的双标准纬线正轴等角圆锥投影。
2 Q/SY 1590—2013
5. 4.3 坐标文件类型及格式 5. 4. 3. 1 坐标文件类型
坐标文件的类型及要求说明如下：
坐标文件类型为文本（＊.txt)，文本编码方式为ANSI; 一 点图元、线图元、区图元的坐标数据必须分开存储于不同的文件中；同一文件内的坐标数据类型必须统一，即经纬度坐标或大地坐标不能同时出现在一个文件内。
5. 4. 3. 2 坐标文件格式
各类坐标文件的格式如下： a） 点图元：
[v1]<编码>，<名称> [xy] 1 , [ /v1]
b）线图元：
［v1]<编码>，<名称> [xy] , Λ.V , [/v1]
c）区图元:
[v1]<编码>，<名称> [xy] , Λ.. ， (区的外边界) [xy] , Λ.> , (区的内边界) [/ v1]
属性数据 6.1 矿权区块类数据
矿权区块类数据表结构见表 C.1至表 C.10。 6.2地质单元类数据
地质单元类数据表结构见表 C.11至表C.13。
3 Q/SY 1590—2013 6.3 勘探程度类数据
勘探程度类数据表结构见表 C.14至表 C.20。
7关联字段 7.1关联字段名称及对应关系
关联字段名称、专题要素与属性数据的对应关系见表D.1。 7.2关联字段编码规则 7.2.1矿权区块编码
矿权区块编码规范如下： a）探矿权区块编码：探矿权许可证号； b）采矿权区块编码：采矿权许可证号。
7.2.2地质单元编码
采用14位阿拉伯数字有含义层次码，由年度、盆地名称代码、 一级地质单元名称代码、二级地质单元名称代码、三级地质单元名称代码组成，结构如下：
XXXX XXXX X X XX X X
三级地质单元名称代码二级地质单元名称代码一级地质单元名称代码盆地名称代码 ★年度
年度使用4位阿拉伯数字表示；
a）
b) 盆地名称代码使用4位阿拉伯数字表示，按GB/T16792的规定执行，未涉及的盆地参照进
行编码； c) 一级、二级、三级地质单元名称代码使用2位阿拉伯数字表示，如果某一级不存在，则该级
地质单元代码以“0”代替；地质单元的划分原则参照Q/SY1456一2012中第4章的规定。
7.2.3专家编码
专家编码由6位阿拉伯数字，由专家类型和专家序号组成，结构如下：
xxx xxx
L
◆专家序号 ·专家类型
a） 专家类型使用3位阿拉伯数字表示，集团公司专家类型为100，油田公司专家类型由2加上
油田公司代码组成（油田公司代码见表D.2)；
4 Q/SY 1590—2013
b） 专家序号使用3位阿拉伯数字表示，从001开始编码。 7.2.4其他专题要素编码规则
其他专题要素包括对外合同区、对外公告区、国内合作区、不同矿种协议区、已钻探井、二维地震测线、三维地震工区、重力工区、磁法工区、电法测线、年检钻井，编码采用13位阿拉伯数字有含义层次码，由年度、油田公司代码、专题要素代码、序号组成，结构如下：
XXXX XX X X XXXXX
序号专题要素代码油田公司代码年度
a) 年度使用4位阿拉伯数字表示；
油田公司代码使用2位阿拉伯数字表示，见表D.2；
b） c） d）
专题要素代码使用2位阿拉伯数字表示，见表D.3；序号使用5位阿拉伯数字表示，从00001开始编码。
