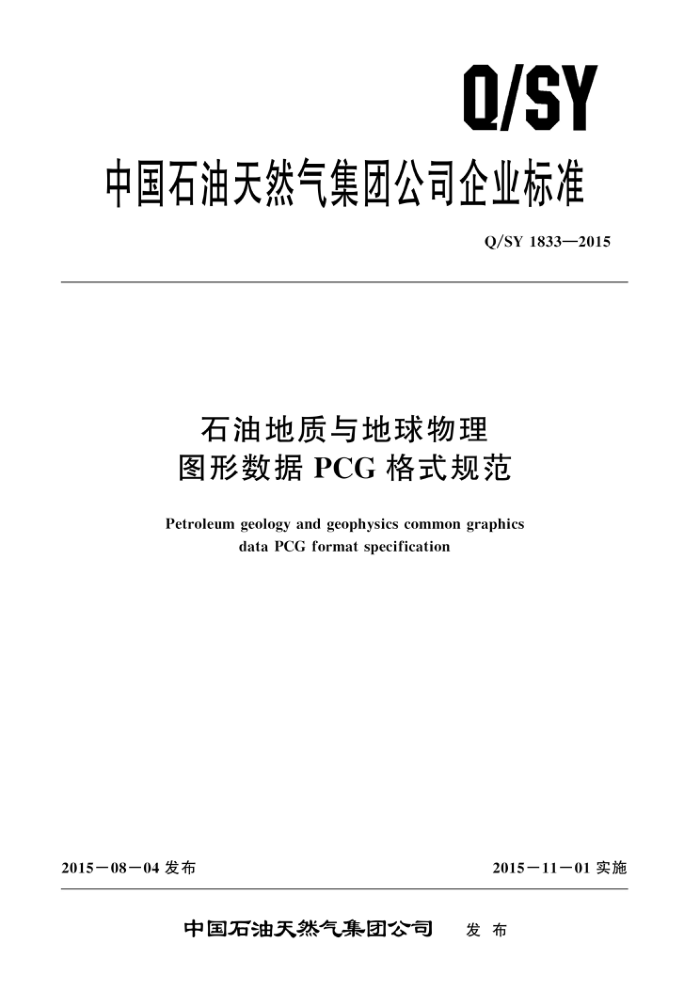

Q/SY中国石油天然气集团公司企业标准
Q/SY 1833—2015
石油地质与地球物理图形数据PCG格式规范
Petroleum geology and geophysics common graphics
data PCG format specification
2015－08－04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1833—2015
目 次
前言 1 范围
TT
规范性引用文件 3 术语和定义 4 缩略语格式框架说明
2
5
图形属性值存储结构描述 5. 2 语法规则 5. 3 框架结构 5. 4 图件类型 5. 5 PCG 文件示例平面图结构与格式定义 6. 1 结构说明 6. 2 文件头 6.3 打印模板· 6. 4 符号集合 6. 5 图层集合 6. 6 修饰集合· 6.7 数据集合…· 6. 8 基础单元 6. 9 基础元素· 6. 10 组合元素柱状图结构与格式定义 7. 1 结构说明…. 7. 2 文件头 7. 3 打印模板· 7. 4 图件式样 7. 5 井模板· 7. 6 图道 7.7 井身轨迹· 7.8 数据集合· 7. 9 图表集合剖面图结构与格式定义
5. 1
············.
6
11 14 14 15 16 27 29 32 39 51 57 59 60 61 63 65 80 82 112 112 112 128 I
8
8.1 连井剖面 8. 2 地震剖面
.·
.·········
.................................................................. Q/SY 1833—2015 8.3栅状图 9交会图结构与格式定义 9.1结构说明 9.2 交会图类型附录A (资料性附录) 图形样式标定参考文献··
129 136 136 140 143 151
..··.·
............
.....................
I Q/SY 1833—2015
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田公司、东方物探公司、新疆油田分公司。 本标准主要起草人：陈可为、张全、吴钧、单延明、王洪礼、尚民强、于波、丛丽萍、高海君、
吕焕通、朱吉军、周国强、田海水、杨维英、蒲序文。
I Q/SY 1833—2015
石油地质与地球物理图形数据PCG格式规范
1范围
本标准规定了平面图、柱状图、剖面图（包括地质剖面、地震剖面、栅状图）、交会图的图形文件格式的要求。
本标准适用于石油地球物理及石油地质图件的存储。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5751一2012 石油地质岩石名称及颜色代码 SY/T 6931—2012 2石油地质绘图软件符号规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
矢量图 vectorgraph 根据几何特性来绘制图形，可以是一个点或一条线，它们都是通过数学公式计算获得的。矢量图
形文件体积一般较小。矢量图形最大的优点是无论放大、缩小或旋转等不会失真。 3. 2
图层drawing layer 图件中某一类图形元素集合的管理单元。
3.3
图元 drawing element 图件中可以编辑的最小图形单位。
3. 4
投影坐标系 projected coordinate system 由地图投影产生的二维坐标系。
3.5
坐标 coordinate 用来指示 N维空间中点的位置的数值序列。
3. 6
点 point 零维几何元素，表示一个位置。
3.7
曲线 curve
1 Q/SY 1833—2015
一维几何元素，表示一条线的连续映射。
3.8
曲面surface 二维几何元素，局部代表一个平面区域内连续的映射。
3.9
数据集合 data set 对相互之间存在一种或多种特定关系的数据进行组织和存储的集合。
3.10
Base64 编码Base64 code 网络上最常见的用于传输8bit字节代码的编码方式之一。
4缩略语
下列缩略语适用于本文件。 PCG：石油地质与地球物理公共图形格式（Petroleum Geology and Geophysics Common
Graphics Data Format Specification)
XML：可扩展标记语言（Extensible Markup Language) aRGB：一种色彩模式（Alpha，Red，Green，Blue)
5格式框架说明
5.1E 图形属性值存储结构描述 5.1.1图层应用
图层为树状结构，多级图层在文件中的表示方式为“Layer：一主层子层”。子层后还可以
继续增加分支，如“Layer：／构造信息／断层／正断层”。所以为了避免与图层结构相冲突，在各级层名中不能包含有“空格、、：√、「”符号。
如果在格式中的子层末尾记录有一个或多个“”时，“”应被忽略，如“Layer：主层子层”应按照“Layer：主层子层”处理。 5.1.2 颜色规定
颜色采用aRGB系统颜色系统，a代表透明度，R代表红色值，G代表绿色值，B代表蓝色值，值域范围为 0～255。32 位 ARGB值的字节顺序为 AARRGGBB。由 AA 表示的最高有效字节（MSB）是 alpha分量值。由RR，GG 和 BB表示的第二、第三和第四个字节分别为红色、绿色和蓝色颜色分量。 保存时开始字符为“#”，如红色为“#FF0000”，透明度a不输出时表示不透明。岩石颜色应符合SY/ T5751一2012的定义。颜色典型值定义见表1。 5.1.3 坐标规定 5.1.3.1经纬度坐标
经纬度坐标，经度分为东经、西经，纬度分为北半球、南半球。 经纬度坐标表示方法：DDDMMSS.SSSSSS。其中 DDD 为度，MM 为分，SS.SSSSSS 为秒。 例如：经度1234234.357°就是123度42分34.357秒。纬度403950.225°就是40度39分
50.225 秒。 2 Q/SY 1833—2015
表1 颜色典型值定义
序号 颜色 1 1 3 4 5 6
颜色英文名称
中文名称黑色蓝色绿色红色白色黄色
十六进制RGB
十进制RGB 0,0,0 0,0,255 0,255,0 255,0,0 255,255,255 255,255,0
black blue green red white yellow
# 000000 # 0000FF # 00FF00 #FF0000 # FFFFFF #FFFF00
5. 1. 3. 2 平面坐标
坐标数据格式：X，Y「，Z，LI。 原始的大地坐标（单位为米）：例如X，Y（3250212，395121123）。
5.1.4角度规定
用度（°）、分（'）、秒（"）来测量角的大小的制度叫做角度制。 角度制中，1°=60°，1'=60"，1'=（1/60)°，1"=（1/60)'。 本标准中一律使用度。如有分、秒，一并合计为度。
5.1.5开关变量规定
开关变量是一个32位整型数，4个字节，每一位表示一个开关变量，1表示“开”，0表示 “关”。
图1中，十进制值为8，表示第四开关变量为“开”。同理：1表示第一开关变量为“开”，2表示第二开关变量为“开”，4表示第三开关变量为“开”，5表示第一、三开关变量为“开”，15表示四个开关变量均为“开”，依次类推，如图1所示。
00000000000000000000000000001000
1 1
1 1
1 I bit 31 1
一
1 1
bit o -1
1
1
BYTE3
BYTE2
BYTE 1
BYTEO
一
-
1
1
1
1
WORD 1
WORDO
1
-
DWORD 图1 开关变量
5.2语法规则
语法规则按XML1.0的规定执行。 5.3 框架结构
文件以
3 Q/SY 1833—2015
PCG子元素见表2.
表 2 PCG子元素
序号 1 2 3 4 5 6 7 8 9
主体名称 Version CopyrightName Software Version PlaneMap WellColumn CrossSection SeismicSection FenceDiagram CrossPlot
中文名称文件版本著作名软件版本平面图柱状图地质剖面图地震剖面图栅状图交会图
说明
PCG文件版本号，一般为2.0 存储生成该文件的软件名称软件版本平面图内容柱状图内容地质剖面图内容地震剖面图内容栅状图内容交会图内容
PCG
5. 4 图件类型 5. 4. 1 平面图总体框架
PlaneMap标识为平面图，其文件框架定义如图2所示。
图 2 平面图文件框架定义
4
