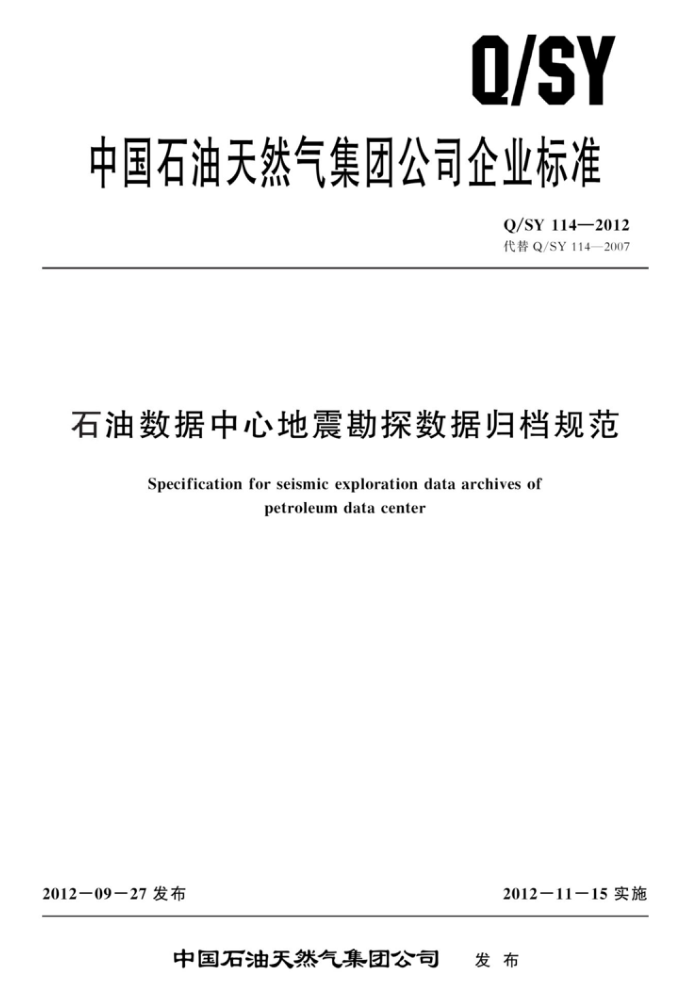

Q/SY
中国石油天然气集团公司企业标准
Q/SY 114—2012 代替Q/SY114—2007
石油数据中心地震勘探数据归档规范
Specification for seismic exploration data archives of
petroleum data center
2012一09—27发布
2012一11一15实施
中国石油天然气集团公司 发布 Q/SY 114—2012
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 地震勘探数据归档范围 5 地震数据的归档要求 6 数据归并整理附录A (规范性附录) 地震原始带索引表附录B (资料性附录) 原始数据整理流程图附录C（规范性附录) 地震成果带索引表附录D(规范性附录) 地震文档类数据索引表附录E (资料性附录) 处理成果数据整理流程图附录F (规范性附录) SEG－Y格式外信息的规定参考文献
-
10
12
13 Q/SY 114—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY114一2007《石油数据中心地震勘探数据归档规范》，与Q/SY114一2007相比，主要技术差异如下：
一增加了“术语和定义”（见第3章）；一删除了地震数据整理范围（见2007年版的第3章）;；一增加了“地震勘探数据归档范围”（见第4章）；一增加了“地震数据归档要求”（见第5章）；一删除了“班报备注栏填写内容的规定、整理SPS格式辅助地震数据时加入新内容的规定，
整理后的磁带序号编码、磁带标签式样、原始磁带转储流程、处理成果数据整理流程，总结报告封面格式”等内容（见 2007年版中的附录A和附录B、附录D～附录H);
一增加了“地震原始带索引表”、“原始数据整理流程图”、“地震成果带索引表”、“地震文档类
数据索引表”等内容（见附录A附录E）。 本标准由中国石油天然气集团公司信息管理部提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油勘探开发研究院，本标准主要起草人：李晓明、吴世昌、石桂栋、叶允珊、赵洁。 本标准代替了Q/SY114一2007。 Q/SY114一2007的历次版本发布情况为： -—Q/SY 114—2004。
II Q/SY 114—2012
石油数据中心地震勘探数据归档规范
1范围
本标准规定了石油数据中心地震勘探数据归档的范围、记录格式；规定了地震勘探数据采集、处理、解释成果综合研究过程中形成的数据，以及文字报告等的归档技术规定、内容与要求。
本标准适用于中国石油天然气集团公司油气勘探开发的陆上二维和三维地震勘探原始数据、垂直地震剖面（VSP）数据以及计算机处理、解释成果资料的归档。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171陆上石油物探测量规范 SY/T 5314「 陆上石油地震勘探资料采集技术规范 SY/T 5331 石油地震勘探解释图件 SY/T 5332 陆上地震勘探数据处理技术规范 SY/T 5481 地震勘探资料解释技术规程 SY/T6290地震勘探辅助数据SPS格式
3术语和定义
下列术语和定义适用于本文件。
3.1
JPG JPG是JPEG 的缩写。JPEG（joint photographic experts group）是由国际标准组织（ISO：In-
ternational Organization forStandardization）和国际电话电报咨询委员会（CCITT：Consultation Commitee of the InternationalTelephone and Telegraph）为静态图像所建立的第一个国际数字图像压缩标准，也是至今一直在使用的、应用最广的图像压缩标准。 3. 2
PDF PDF全称PortableDocumentFormat，译为可移植文档格式，是一种电子文件格式。作为电子
文档长期保存格式的PDF/Archive（PDF/A）经中国国家标准化管理委员会批准已成为正式的中国国家标准，并已于2009年9月1日起正式实施。 3.3
DBF DBF是一种常见的数据库文件格式，由Foxbase，Dbase，Visual FoxPro等数据库处理系统采
用。可用上述数据库系统和Excel，Access等多种软件打开。
1 Q/SY 114—2012
4地震勘探数据归档范围
地震勘探数据归档范围包括：工程设计、采集、处理、解释及综合研究过程中形成的记录在磁带、光盘等介质上的各种形式的数据。针对具体项目时，为合同要求归档的数据。
4.1地震勘探原始数据 4.1.1地震采集线（束）命名
地震采集线（束）命名为：施工年度地区线（束）编号，要求不能重名；二维测线示例： 11ZM03；三维线束示例：11ZM-01。
4.1.2地震采集线束资料
地震数据采集按SY/T5314的规定执行。 a） 测量成果：
1） 测量成果按SY/T5171的规定执行； 2） 测量施工资料包括：测量施工设计、测量施工总结、GPS控制测量、物理点测量原始
数据、物理点测量成果数据、物理测量质量统计、测线成果、坐标比较、高程计算和测量图件电子文档等。
b）仪器班报：
1） 仪器班报内容包括：封面、参数表、备注表、班报内容等； 2） 生产和试验的原始仪器手工纸质班报、观测系统图需逐页拍照形成JPG格式文件一并
上交。
c）表层调查数据资料：
1）表层调查包括：小折射、微测井、低降速带等资料； 2） 归档内容包括：时距图、面图、校正两数据表、低降速层的等厚图、速度平面图、校
正量的平面图，原始野外静校正量以及计算静校正采用的参考基准面、替换速度等。
d）原始数据磁带：
1） 带盘编号：三维按区块内统一编号，二维按项目内测线顺序编号； 2） 外封面标签内容包含数据类型、工区、线号、起止文件号、施工起止日期、带盘编号
（盘号/总盘号）、记录长度、采样率、记录格式、施工单位等。
e）观测系统图:
1）二维观测系统图，山地勘探包括带高程曲线的表层地质剖面图； 2）三维观测系统平面图。
f)$ 辅助数据（SPS数据）：执行SY/T6290的有关规定。 4.1.3地震采集区块资料
地震采集区块资料包括： a）地震采集设计及形成的电子数据资料：
1）地震采集项目设计主要内容包括：部署依据、工区位置、地震地质条件、地质任务、部
署工作量、质量指标、施工方法、技术要求、主要装备要求、野外施工要求和质量要求、施工期限、采集项目设计图件等；
2）地震采集施工设计主要内容包括：工区概况和地震地质条件、地质任务、设计工作量、
以往资料分析、试验和施工方案、采集参数论证、低降速带资料采集方法，测量与采集
2 Q/SY 114—2012
仪器等主要设备的配置方法、队伍配备与管理、质量保证措施、工程进度、HSE管理措施以及采集施工设计图件等。
b）地震采集测量资料参照SY/T5171的规定执行。测量数据包括：GPS控制网成果、测量成
果、测量质量统计、测量数据等。
c） 表层调查内容包括：表层结构厚度和速度平面图。 d）i 试验总结及分析图件内容包括：试验目的、试验位置、试验内容、试验方法及工作量、资
料分析、试验结论、施工参数的确定、测线部署图及其他资料。 e）: 地震采集施工总结报告内容包括：工区位置、地质任务、工区概况、施工方法、测量方法、
项目完成情况、生产组织及管理、质量状况及效果分析、时效分析、存在问题及建议等。 f）采集区块验收汇报资料。
4.2地震处理资料 4.2.1地震处理成果数据记带
按SY/T5332和SY/T5314的规定执行，均记录为SEG-Y标准格式。
4.2.2地震处理成果数据归档
地震处理成果数据归档时可根据项目要求归档：纯波叠加、加滤波动平衡叠加、纯波叠后时间偏移、加滤波动平衡叠后时间偏移、纯波叠前时间偏移数据体、最终成果叠前时间偏移数据体资料，以及叠前深度偏移、零炮检距P波拟合、AVO等和其他特殊处理需要保存的各类成果。
4.2.3归档的处理成果文档资料
按SY/T5332的要求执行，包括项目设计、处理流程、叠加与偏移速度文件、成果报告、PPT 汇报系统、成果数据相对应的大地坐标数据（Excel或DBF文件）、处理校正后的电子班报和静校正数据、CRP道集均方根速度数据体、二维CMP参考面文件、三维面元覆盖次数图、测网绘图文件 (CGM或JMP格式）等。
4.3地震解释资料
4.3.1解释成果
按SY/T5481的要求，解释成果分别由研究项目立项报告、解释设计、成果报告（含附图）、验收意见书和多媒体汇报材料组成。
成果报告附图包含设计要求的所有成果图件，按SY/T5331的规定执行。 4.3.2圈闭成果资料
圈闭成果资料包括：圈闭图件及相应文档。
4.4垂直地震剖面（VSP）资料 4.4.1VSP数据采集
VSP数据采集包括：VSP工程设计书、VSP测量成果、仪器班报（含校验）、完井报告等
4.4.2VSP原始数据（含校验）
VSP原始数据（含校验）：以磁带形式记录的SEG标准格式提交VSP数据；为便于后续工作使
3 Q/SY 114—2012
用，以磁带形式记录VSP数据同时要提交光盘形式的VSP数据
4.4.3VSP处理、解释数据
VSP处理、解释数据应包括： a）VSP原始Z分量成果数据。 b）VSP上行波拉平成果数据：包括时间域和深度域。 c)） VSP上行波拉平波阻抗成果数据。 d) VSP走廊叠加成果数据：包括时间域和深度域。 e） VSP静校正文件：包括井坐标、地表高程、底界高程、低降速带速度、替换速度、静校正
量等。 f) VSP时深关系及速度文件：包括深度、静校正前后的to时间、静校正前后的平均速度、层
速度数据等。
4.4.4VSP地震资料处理、解释文档
VSP地震资料处理、解释文档包括： a）VSP技术成果报告。 b）VSP资料处理。 c） 解释汇报多媒体文件。 d） VSP资料处理。 e） 解释验收意见书等。
51 地震数据的归档要求
5.1地震资料存档使用的计量单位采用国家标准计量单位。 5.2地震勘探原始数据按原始的 SEG-D，SEG－Y标准格式上交 5.3地震勘探处理成果数据均按 SEG-Y标准格式上交。 5.4地震勘探原始数据和处理成果数据归档存储在磁带介质上，使用IBM系列3592以上档次的磁带记录。 5.5文档数据文件应与相应纸介质文件内容一致，采用光盘存储。文档格式一般采用微软Office软件的格式和常见通用数据记录格式（例如，txt和pdf 等）。如归档数据文件不能采用常见通用数据记录格式，则应保存读取该数据的程序或有关记录格式的详细说明。 5.6手工产生的纸质生产和试验的原始仪器班报、观测系统图需要逐页拍照形成jpg格式文件上交。 5.7数据资料归档范围：按专业技术标准要求；油田具体项目合同要求。 5.8电子数据归档时要按单位、年度、资料类型归档。 5.9所有归档电子数据资料上交时要有详细的资料清单，归档后都要建立相应的索引信息表，便于日后的信息化管理。 5.10数据资料的质量由相关专业部门负责。数据归档过程中发现资料错误，由相关专业部门改正。
6数据归并整理
6.1地震野外原始数据归并整理 6.1.1 数据磁带的归并整理
将数据由低容量磁带转储到高容量磁带上，一式两份异地保存。输出磁带不要记满，应保留
4 Q/SY 114—2012
10%的余量。数据转储作业时产生的列表文件（.lis）应保存，以备检验查询。数据输入磁带的带号、 测线号和相应的输出带号、文件号记入相应的电子表格。
6.1.2辅助信息的归并整理
将线束分散存储的数据归并到特定的目录中。线束特定目录命名为其对应的输出带号文件序号。例如，某线束的输出带号为B00001，在带上的文件序号为33，则特定目录命名为B00001033
地震原始数据存放的文件树状结构：
单位 (油田) 一年度
地区 (工区) 一线束特定目录
SPS数据文件 GCXT
T 观测系统快照文件（.jpg) YSBB 卜班报快照文件（jipg)
6.1.3建立地震原始数据信息索引表
为了便于资料的管理和应用建立该表。将线束的磁带数据和相关常用辅助数据（班报、测量、观测系统）统一管理。
表结构见表A.1，表中未标长度字段可根据油田实际情况调整。
6.1.4地震野外原始数据归并整理流程
地震野外原始数据归并整理流程参见图B.1。
6.1.5质量控制要点
磁带上的数据要与班报相符；索引表要与磁带数据和相关辅助数据一一对应；转储过程中数据不能缺失，确保数据的准确性、完整性。作业过程要用表格登记，发现问题可以回溯检查，责任到人
6.2地震处理成果数据归并整理
6.2.1数据磁带的归并整理
将数据由低容量磁带转储到高容量磁带上，一式两份，异地保存。输出磁带不要记满，应保留 10%的余量。数据转储作业时产生的列表文件（.lis）应保存以备检验查询。数据输入磁带的带号、 测线号和相应的输出带号、文件号记入相应的电子表格。输出磁带标签格式见表C.1。
6.2.2建立地震成果数据信息索引表
为了便于资料管理和应用建立该表。表结构见表D.1，表D.1中未标长度字段可根据油田实际情况调整。
6.2.3地震处理成果数据归并整理流程
地震处理成果数据归并整理流程参见图E.1。
5
