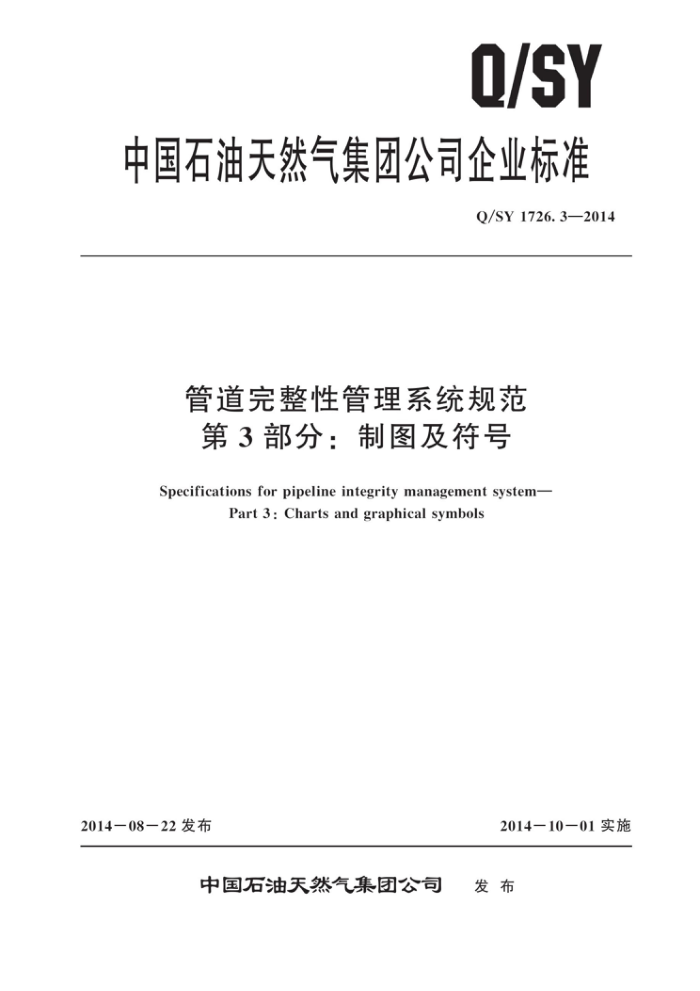

Q/SY
中国石油天然气集团公司企业标准
Q/SY1726.3—2014
管道完整性管理系统规范第3部分：制图及符号
Specifications forpipelineintegrity management system-
Part3:Charts andgraphicalsymbols
2014一08-22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1726.3—2014
目 次
前言
范围 2 规范性引用文件
1
术语和定义图形符号 4. 1 符号设计原则 4. 2 管道及管道附属设施符号 4. 3 管道周边环境设施符号. 4. 4 管道应急抢险设备符号 4. 5 管道风险评价专题符号 4. 6 管道缺陷评价专题符号 4. 7 管道维修维护专题符号专题图 5. 1 专题图类型· 5. 2 专题图内容…·. 5. 3 专题图更新…. 6 制图 6. 1 纸质制图· 6. 2 电子制图· 附录A（规范性附录） 图纸幅面尺寸的规定附录B（规范性附录) 图框格式附录C（资料性附录) 图例栏的格式举例附录D（资料性附录） 标题栏的格式举例
3
+
.F
10
10 10 11 11
11 14
15 17 19 20
I Q/SY1726.3—2014
前言
Q/SY1726《管道完整性管理系统规范》分为五个部分：
第1部分：系统设计； ——第2部分：数据填报；
第3部分：制图及符号； —第4部分：巡检系统接入；一第5部分：运行维护。 本部分为Q/SY1726的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气股份有限公司管道分公司与信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：管道分公司、中石油北京天然气管道有限公司、中石油管道联合有限公司西部
分公司、西气东输管道分公司。
本部分主要起草人：贾韶辉、周利剑、李保吉、董绍华、欧新伟、刘剑、任武、李海川、郭磊。
II Q/SY1726.3—2014
管道完整性管理系统规范第3部分：制图及符号
1范围
本部分规定了管道完整性管理系统（以下简称“系统”）相关的图形符号、专题图类型及内容等。 本部分适用于管道完整性管理系统的专题图制作与应用工作。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T14689技术制图图纸幅面和格式 SY/T6889 管道内检测
3术语和定义
下列术语和定义适用于本文件。
3. 1
条带栏 bandblock 管道完整性专题图中不同的组成区域，不同的条带栏展示不同的管道完整性相关信息，如高分辨
率影像地图、管道本体设施的属性信息等。不同条带栏中的信息在专题图中统一按照管道里程进行对齐。管道完整性专题图中可以由一个或多个条带栏组成。 3. 2
图形符号graphicsymbols 由图形表示事物或概念的特定符号
3. 3
管道内检测专题图 pipeline internal inspection map 描述管道缺陷信息的专题图类型，描述信息包括管道中心线，管道桩，缺陷位置，缺陷类型，时
钟方向，缺陷长度、深度，完整性评价结果，以及缺陷的修复方式和修复时间。 3. 4
管道风险评价专题图 pipeline risk evaluation map 描述了管道风险评价结果和高风险管段的管道基础信息，包括失效概率评价结果、后果计算结
果、风险值结果，同时还展示了内检测缺陷、防腐层、管材、高程、穿跨越、管道附属物等信息 3. 5
管道开挖专题图 pipelinedigmap 根据管道完整性评价结果，展示管道的状态信息，包括缺陷位置、类型、严重程度等，以辅助实
施现场开挖修复工作。 3. 6
管道应急抢险专题图 pipelineemergencyrescuemap
1 Q/SY1726.3—2014
满足管道泄漏后应急抢险物资准备、合理部署的系列图纸。
3. 7
管道走向图 pipeline emergency rescue map 描述管道走向的一种专题图类型。
4 图形符号
4. 1 符号设计原则
依据以下符号的设计原则进行设计： a) 形象性：符号要有高度的概括性和象征性，应包含实体要素的主要特征，使地图表达更具形
象性。 b) 简洁性：符号应避免过于复杂，通过抽象的表达，将地图要素简洁明了地显示出来，既方
便辨识，又利于接受和理解。 c) 业务表达性：通过对管道完整性管理业务的深入理解，使得符号能够有效表达出各种业务
含义。 d) 系统性：符号的设计需要保持外在风格的一致性，使之区别于其他系统符号。
4. 2 管道及管道附属设施符号 4. 2. 1 管道及相关符号
表1主要规定了管道、站场、桩的符号。关于符号颜色，有特殊说明的，应按照表中规定颜色执行；无特殊说明的，可依据具体制图情况而定。
表 1 管道符号符号
序号 1 管道(已建) 2 管道 (拟建) 3 管道介质流向 4 站场首站 5 站场末站 6 计量站 7 阴极保护站 8 分输站 9 压气站 10 清管站
名称
说明
不同输送介质管道按颜色区分：红色（天然气）、蓝色（原油）、绿色（成品油）、深灰色/黑色（水）不同输送介质管道按颜色区分：红色（天然气）、蓝色（原油）、绿色（成品油)、深灰色/黑色（水）不同输送介质管道按颜色区分：红色（天然气）、蓝色 （原油）、绿色（成品油）、深灰色/黑色（水）绿色（成品油）、深灰色/黑色（水）绿色（成品油）、深灰色/黑色（水）
+
s 不同输送介质按颜色区分：红色 （天然气)、蓝色 （原油）、 M 不同输送介质按颜色区分：红色（天然气）、蓝色 （原油）、 回
国卤回
