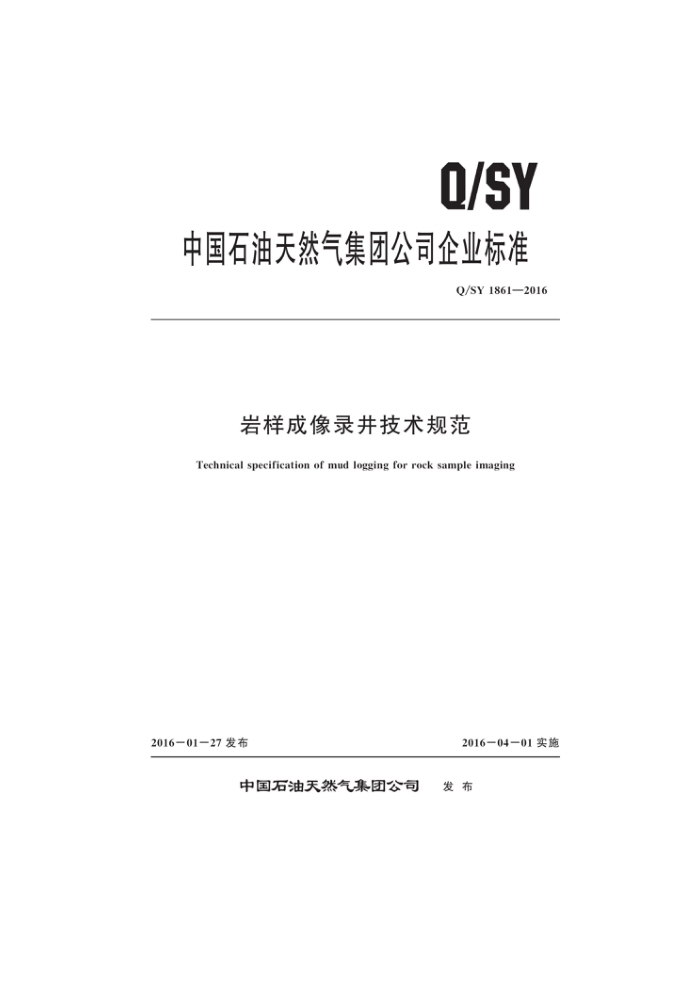

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1861—2016
岩样成像录井技术规范 Technical specification of mud logging for rock sample imaging
2016-04-01实施
2016—01一27发布
中国石油天然气集团公司 发布 Q/SY 1861—2016
目 次
前言
范围仪器设备技术要求工作条件 4样品要求图像采集 6 资料处理成果资料附录A（资料性附录) 分析统计表附录B(资料性附录) 含油丰度曲线图附录C（资料性附录） 岩心图像综合图
2
5
1
....
.......... ..... ..... ................ ..... Q/SY1861—2016
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会录井分技术委员会提出。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准起草单位：大庆钻探工程公司录井一公司、大庆钻探工程公司录井二公司、西部钻探克拉
玛依录井工程公司、荆州市华孚信息技术有限公司。
本标准主要起草人：马玉忠、钱文博、尹丽、索恩会、顾济、杨灿荣、滕工生、李建华
I Q/SY 1861—2016
4.2岩屑
取清洗后具代表性岩屑，重量应不小于70g。 4.3 井壁取心 4.3.1 岩心表面应清洁、干燥 4.3.2岩心直径应不小于20mm，长度不小于25mm。 5 图像采集 5.1 岩心、井壁取心 5.1.1开机预热至仪器稳定。
调整白光RGB、荧光RB，与对应标准色板颜色相同。 5. 1.3 采集“WBM（外表面）”、“ZQM（纵切面）”、“HDM（横断面）”。 5. 2 岩屑 5. 2.1 开机预热至仪器稳定。 5. 2. 2 分别调整白光、荧光RGB，与标准色板颜色相同。 5.2.3同一样品在同等状态下分别进行岩屑白光、荧光图像采集，具体项目及内容参见附录A。 5.2.4文件名按样品深度采集方式命名。 6 资料处理 6.1 岩心 6.1.1 收集并导人岩心原始资料，并按相应标准格式编辑处理。 6. 1. 2 岩心图像编辑处理、人库。 6.1.3岩心图像分析：裂缝、孔洞，具体项目及内容参见附录A，含油丰度具体项目及内容参见附录 B。 6.1. 4 绘制岩心图像综合柱状图，参见附录C。 6. 2 岩屑
5. 1. 2
分别进行白光、荧光图像分析，生成分析统计表，格式参见附录A。 6.3井壁取心 6.3.1收集并导人岩心原始资料，并按相应标准格式编辑处理 6.3.2 岩心图像编辑处理、人库。 6. 3.3 井壁取心人库、归位。 6.3.4 绘制井壁取心图像综合图，参见附录C。 成果资料
7
提供的所有资料均为电子版。
2 Q/SY 1861—2016
岩屑白光图像分析统计表。 岩屑荧光图像分析统计表。 岩心图像裂缝参数分析评价表。 岩心图像孔洞分析统计结果表。 岩心图像综合图含油丰度曲线图。 岩心图像。
-
- Q/SY 1861-2016
附录A (资料性附录) 分析统计表
分析统计表项目及格式见表 A.1至表A.4。
表 A.1
井岩屑白光图像分析统计表
井号：
井深
主色含量
岩性
序号
层位
岩石主色
操作员 备注
%
m
井岩屑荧光图像分析统计表
表 A. 2
井号：
井深 m
荧光面积
层位
岩性
荧光颜色
操作员 备注
序号
%
