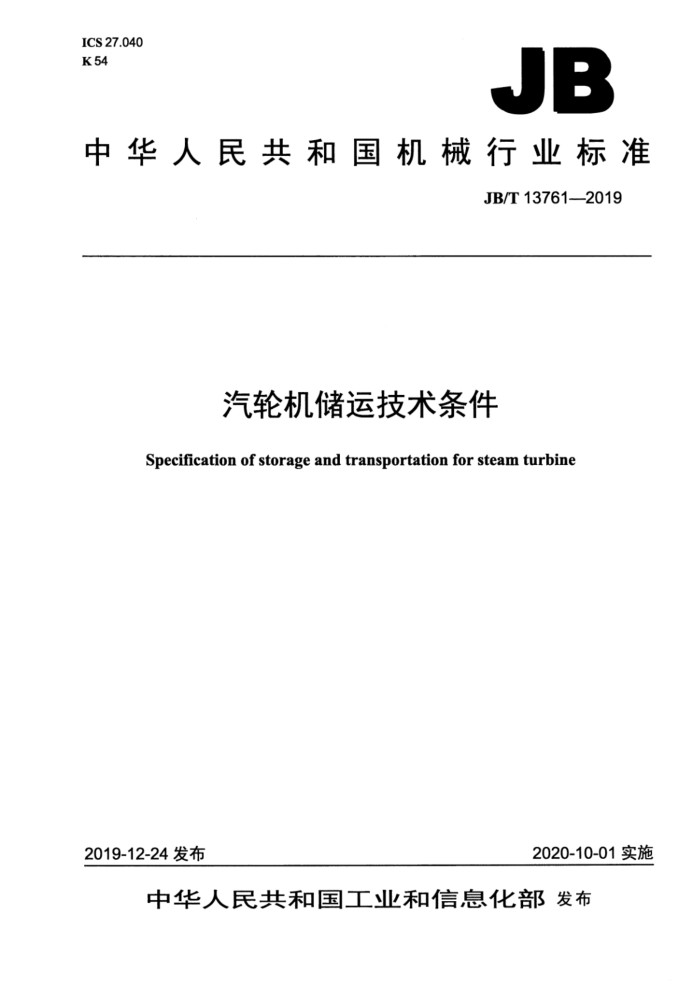

JB
中华人民共和国机械行业标准
JB/T13761--2019
汽轮机储运技术条件
Specification of storage and transportation for steam turbine
2020-10-01实施
2019-12-24发布 中华人民共 和 国
机械行业标准汽轮机储运技术条件
JB/T13761--2019
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2020年10月第1版第1次印刷
定价：12.00元
*
书号：15111·15621 网址：http：//www.cmpbook.com 编辑部电话：（010》88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围. 2规范性引用文件.. 3包装箱基本要求. 4装卸、堆码及运输要求
4.1装卸要求， 4.2堆码要求.. 4.3运输要求 5仓储要求... 5.1 仓储环境分类 5.2 对环境条件的敏感程度分级 5.3 特殊零部件储存要求 5.4 开箱管理及储存要求.
表1汽轮机主要设备储存要求. 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国汽轮机标准化技术委员会（SAC/TC172）归口。 本标准起草单位：东方电气集团东方汽轮机有限公司、上海发电设备成套设计研究院有限责任公司
哈尔滨汽轮机厂有限责任公司、上海电气电站设备有限公司上海汽轮机厂、杭州汽轮机股份有限公司、 南京汽轮电机（集团）有限责任公司。
本标准主要起草人：王允庆、何东、刘双明、周春蕾、陈鑫、潘飞燕、周波、朱德春、叶奋、于海岩、李明超、陈峰、孔建。
本标准为首次发布。 汽轮机储运技术条件
1范围
本标准规定了汽轮机产品的包装箱基本要求，装卸、堆码、运输及运输要求、仓储要求。 本标准适用于汽轮机产品的储运。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1413 系列1集装箱分类、尺寸和额定质量 GB/T6388 3运输包装收发货标志 GB/T16471 运输包装件尺寸与质量界限 JB/T2862 汽轮机包装技术条件 JB/T2901 汽轮机防锈技术条件 JB/T4711 1压力容器涂敷与运输包装
3包装箱基本要求
3.1包装箱的设计及制造应符合JB/T2862的要求，并满足陆运、海运、江河运输及多次装卸和储存的要求。 3.2包装箱一般采用平顶式。包装箱的外形尺寸和质量应符合国内外运输方面有关超限超重的规定包装箱结构应确保其在承受一定堆码压力时能根据项目不同做相应的结构调整：
一公路、铁路、水路、航空等运输方式的包装箱件的外廓尺寸界限，应符合GB/T16471的要求；一采用集装箱运输的货物应符合集装箱的要求，其外形尺寸和质量应符合GB/T1413的规定。
3.3包装储运标志由收发货标志（运输标记）、包装指示标志、国内到站收货人临时标志三种标志组成，具体要求如下：
收发货标志（运输标记）应符合GB/T6388的要求：包装指示标志应符合GB/T191的要求：
一 国内到站收货人临时标志仅为出口项自中为满足国内运输所使用的临时性标志，其所包含的内
容与收发货标志相同。
4装卸、堆码及运输要求
4.1装卸要求 4.1.1包装箱应标注起吊位置和重心位置。 4.1.3装卸过程应平稳，避免包装箱与其他物件碰撞。 4.1.4装卸时，设备易损部位应进行保护。 4.2堆码要求 4.2.1按照包装箱指示标志中的堆码载荷要求进行包装箱的堆码。 4.2.2包装箱进行堆码时，应避免出现顶盖堆码和箱件上重下轻、上大下小的堆码形式。 4.2.3装载时，货物应合理配载，放置平稳，货物与车辆固定牢固，确保产品运输安全可靠。 4.3运输要求 4.3.1在保证产品质量及运输安全的前提下，应根据产品和包装特点、工地周期情况、运输路线限制条件、江海风浪气候条件及车船限制条件选择合理的运装工具。 4.3.2产品运输应符合运输部门的有关规定，特大件、超重件的运输方案应经委托运输的单位审核并书面认可。 4.3.3运输时，设备包装外应有完好的防雨篷布遮盖。 4.3.4易燃易爆物品应单独运装，包装箱上应有明显标志，且标志应符合GB/T191的要求。 4.3.5压力容器的运输应符合JB/T4711的规定
5仓储要求
5.1仓储环境分类
根据环境条件和设施，仓储环境分为以下四级： a)A级：
·储存地应是防火、抗裂、防潮、防风雨和良好通风的库房等建筑物； ·储存地应具有铺砌或类似地面，应能防止雨水浸入以及昆虫，鼠类等进入； ·储存地应安装空气过滤系统进行空气调节以控制温度、湿度、尘埃和蒸汽在规定限度内： ·温湿度及尘埃要求：温度为20C土5℃，相对湿度不应超过70%（沿海地区和空气有腐蚀性的地区，相对湿度不应超过60%），过滤过的尘埃尺寸小于3μm； ·设备应防止直接暴露在阳光下，并储存在支撑（木制或钢制，支撑高度为100mm～300mm）或托架上。
b)B级：
·储存地应是防火、抗裂、防风雨和良好通风的库房等建筑物； ·储存地应具有铺砌或类似地面：应能防止雨水浸入以及昆虫，鼠类等进入： ·储存地应安装均衡的加热和温度控制系统或类似系统以防止凝露，温度应控制在5℃～40℃： ·设备应防止直接暴露在阳光下，并储存在支撑（木制或钢制，支撑高度为150mm～300mm）或托架上，以使空气自由流通。
c）C级:
·储存地应是防火、抗裂、防风雨和良好通风的专用工棚； ·储存地应具有良好的沥水功能，防止地面积水： ·设备应防止直接暴露在阳光下，并储存在支撑（木制或钢制，支撑高度为150mm～300mm）或托架上，以使空气自由流通。
d)D级: ·设备应储存在支撑（木制、钢制或水泥，支撑高度为200mm～400mm）或托架上，以使空气自由流通： ·设备（除大的装焊件等外）应覆盖防风雨材料，覆盖物应适当放置以便排水和防止雨水积聚，并使空气流通以减少凝露。
5.2对环境条件的敏感程度分级
汽轮机主要设备对环境条件的敏感程度分为四级，对应的仓储环境要求见表1。
表1汽轮机主要设备储存要求
汽轮机主要设备对环境条件的敏感程度
仓储环境要求
汽轮机主要设备对环境敏感因素
汽轮机主要设备名称
极端温度，温度剧变，湿气、
高
A级 蒸汽和烟气，物理损坏，空气 仪器、仪表、自动化控制类产品等
污染
转子、隔板、隔板套、轴承箱、基架、汽封圈、汽
极端温度，湿气、蒸汽和烟 封体、管段、支吊架、保温材料、内缸、阀门、轴承、 气，物理损坏，空气污染
B级
中
螺栓、螺母，操纵座油动机、连通管膨胀节、油漆及稀释剂等箱装类产品汽缸、凝汽器壳体、凝汽器水室、汽水系统管道等简装类产品加热器、热井模块、疏水扩容器模块、凝结水出水装置等产品
低
C级
物理损坏，降水和水雾
D级
不敏感
物理损坏
5.3特殊零部件储存要求 5.3.1汽轮机安全监视及电气调节装置等电气设备运抵现场后，在搬运过程中应避免碰撞，并按照A 级储存要求储存和保养。 5.3.2金属缠绕垫片等易损坏件应妥善保管。 5.3.3小件产品应及时入库、防锈，精密零件（包括备品备件）应上架。 5.3.4应每月对汽轮机转子进行锈蚀情况检查，若发现锈蚀，应除锈，补全防锈层；现场储存每3个月至少将转子沿圆周方向旋转180°，在旋转过程中应做好保护措施，若包装防锈层破坏，应将被破坏的部位全部清理干净均匀涂刷防锈油。 5.3.5汽封圈阀杆、轴承，紧固件等备品备件应按B级储存保管，每月进行定期检查保养，同时做好检查记录。 5.3.6阀杆等重要杆类零件应竖直挂放。 5.3.7设备的法兰口、管道口等应保证封口严密，保持涂装完好，不被损伤。 5.3.8用情性气体保护的设备应在到达现场后，一周后，两周后，以及随后每四周检查一次气体压力。 如果压力降低到10kPa以下或其他规定等级以下，应重新充入气体。 5.3.9采用真空包装的设备：安装前不宜破坏真空包装外防护。 5.4开箱管理及储存要求 61
5.4.2开箱前，制造方、业主方和建设方共同对包装箱外观质量和包装箱仓储环境是否符合本标准要求进行确认。 5.4.3开箱后，制造方、业主方和建设方共同按照机组装箱清单对箱内零部件进行逐件清点、验收、 移交，并出具书面凭证。 5.4.4开箱验收后，若设备需继续在包装箱内储存，则应将包装箱复原后按上述要求做好产品仓储。 5.4.5开箱验收时或储存期间若发现设备锈蚀，应按JB/T2901进行防锈处理。
