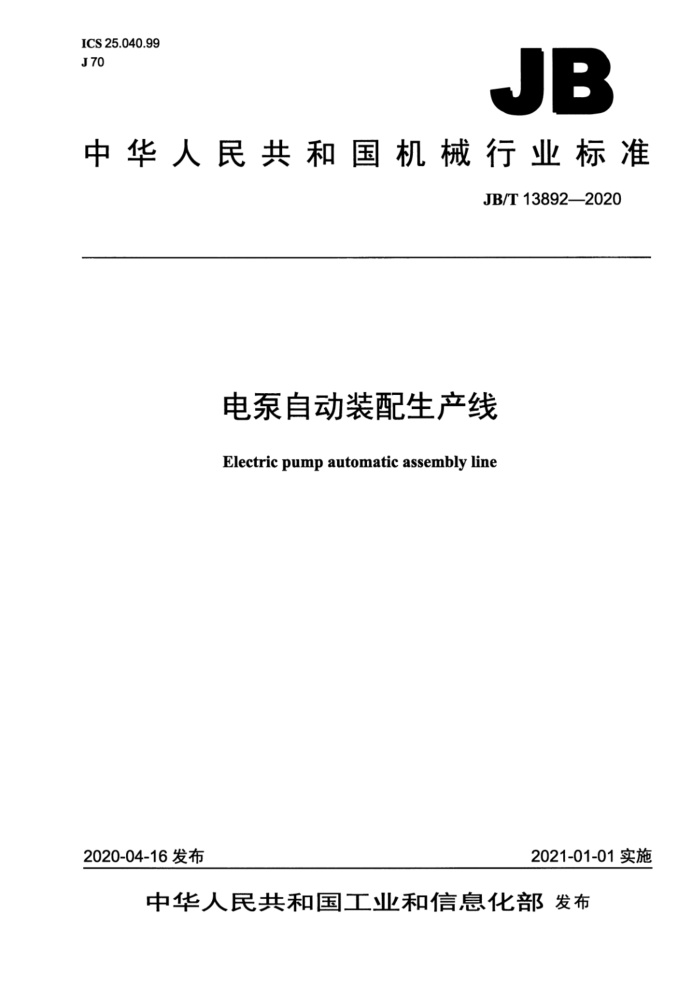

中华人民共和国机械行业标准
JB/T13892—2020
电泵自动装配生产线 Electric pump automatic assembly line
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4结构、型号与基本参数. 4.1结构... 4.2型号... 4.3 基本参数 5技术要求.. 5.1基本要求.. 5.2功能参数.. 5.3 装配要求。
I
5.4 安全要求 5.5 噪声.. 5.6 可靠性 6试验方法. 6.1 试验要求 6.2 视觉识别系统差错率检测. 6.3 零部件机械手抓取差错率检测. 6.4 气密性的漏检率检测 6.5 电参数的漏检率检测， 6.6 装配检查 6.7 安全检查， 6.8 噪声测量 6.9 可靠性试验 7检验规则.. 7.1 检验分类 7.2 出厂检验， 7.3 型式试验 8标志、包装、运输和贮存 8.1标志. 8.2包装.. 8.3运输. 8.4贮存. 9成套要求..
电光
电E电iE
8
8 表1基本参数. 表2功能参数表3装配线故障危害程度分类表表4检验项目。
4
5
.6 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本标准负责起草单位：利欧集团浙江泵业有限公司。 本标准参加起草单位：温岭市荣星自动化设备有限公司、温岭市鹏卓机电科技有限公司、台州信一
智能科技有限公司、北京机械工业自动化研究所有限公司、浙江省温岭市产品质量监督检验所。
本标准主要起草人：颜土富、高勇、张希荣、应惠良、刘志茹、高雪芹、金实斌、肖婉红、阮永辉。 本标准为首次发布。 电泵自动装配生产线
1范围
本标准规定了电泵自动装配生产线的术语和定义、结构、型号与基本参数、技术要求、试验方法，检验规则、标志、包装、运输、贮存和成套要求。
本标准适用于功率<3.0kW的电泵自动装配生产线（以下简称装配线）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894 安全标志及其使用导则 GB/T5048防潮包装 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T5237.4铝合金建筑型材第4部分：喷粉型材 GB/T6829剩余电流动作保护电器（RCD）的一般要求 GB/T8196 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T13384机电产品包装通用技术条件 GB14050 系统接地的型式及安全技术要求 GB19517 国家电气设备安全技术规范 GB28755 简易升降机安全规程 GB/T50064 交流电气装置的过电压保护和绝缘配合设计规范 GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范 GBJ122 工业企业噪声测量规范
3术语和定义
下列术语和定义适用于本文件。
3.1
机械手rectangular manipulator 具有两个或三个棱柱关节手臂，其轴按直角坐标装配的自动操作装置。
3.2
主线体main line 用于定位托盘循环输送的传送装置。
3.3
工位专机stationspecialmachine 电泵自动装配过程中实现各装配工序的专用设备。 aaa
9 司
-
-
门
真
2 2
9 0 I a 3
5 6 7
8
中
2 2
7
2
H
“
E 4.2型号
装配线的型号由大写汉语拼音字母和阿拉伯数字组成，其表示方法如下：
7
DBZX
装配件高度尺寸：单位为毫米（mm）装配件外形直径，单位为毫米（mm）成品机械手抓取质量，单位为千克（kg）电泵自动装配生产线
示例：成品机械手抓取质量为60kg、装配件外形直径为110mm、装配件高度尺寸为220mm的电泵自动装配生产线，标
记为：
DBZX60-110/220
4.3基本参数
装配线的基本参数见表1
表1基本参数
名称
参数 ≤80 ≤120 ≤224 100~120
成品机械手抓取质量kg 装配件外形直径 mm 装配件高度尺寸mm
装配能力台/h
5技术要求
5.1基本要求 5.1.1 装配线所有零部件按照经规定程序批准的图样和技术文件制造， 5.1.2 装配线的电气系统设计要求应符合GB/T5226.1的规定。 5.1.3 装配线的程序设计应完整齐全，并满足各功能要求。 5.1.4装配线的各工序应配备在线检测及不合格报警装置。 5.1.5 5装配线在下列使用环境条件下应能正常工作：
a）环境温度为-10℃～50℃； b》无强磁场、强振动源、腐蚀性气体： c）所用压缩空气应为干燥、无杂质的气源，其压力为0.6MPa士0.1MPa。
5.1.6控制变压器和在线检测设备输入电压为交流380V/50Hz，其余设备输入电压为交流220V/50Hz，电压波动应不超过土10%。 5.2功能参数
