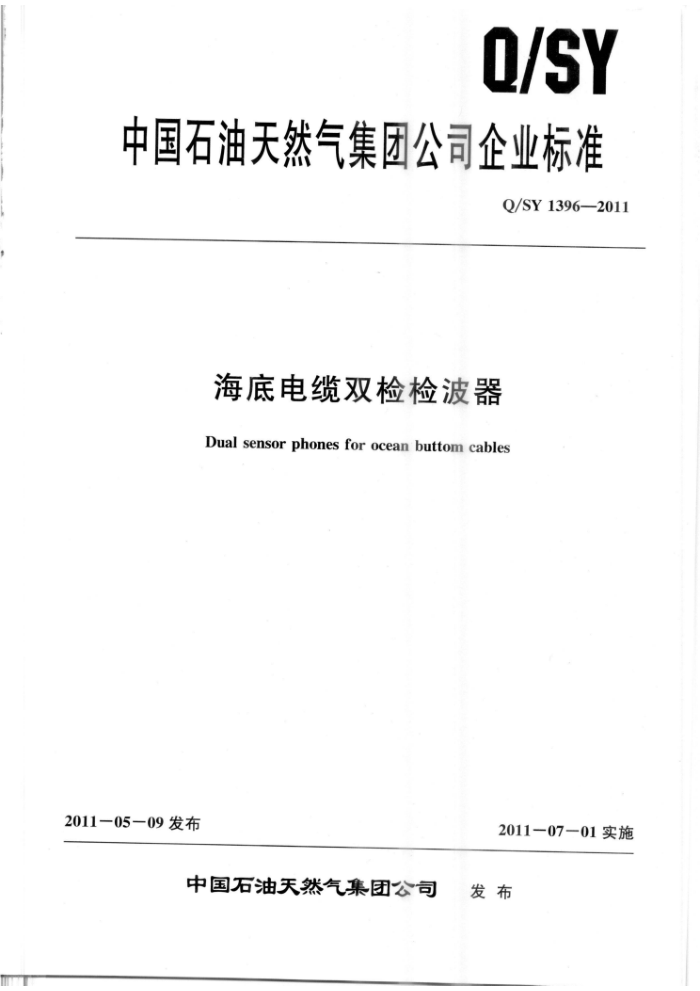

中国石油天然气集团公司企业标准
Q/SY 1396—2011
海底电缆双检检波器
Dual sensor phones for ocean buttom cables
2011—05—09发布
2011-0701实施
中国石油天然气集团公司 发布 目 次
前言 1 范围 2 规范性引用文件
-
组成 4 要求 4.1外观要求 4.2环境条件 4.3 主要技术指标 5试验方法 5.1测试设备 5.2外观检验 5.3环境条件试验 5.4主要技术指标测试 6检验规则 6.1出厂检验 6.2型式检验…. 6.3判定规则 7标志、包装、运输、存 7.1标志 7.2包装 7.3运输 7.4贮存
3 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会设备与材料专业标准化技术委员会仪器仪表分委
员会提出并归口。
本标准编写单位：东方地球物理勘探有限责任公司西安物探装备分公司、大港宏业公司、西安石油大学。
本标准主要起草人：杜克相、周明、王红梅、潘中印、汉泽西、韩晓波。 海底电缆双检检波器
1范围
本标准规定了海底电缆双检检波器（以下简称产品）的组成、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于产品的设计、制造、检验，以及质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 191 包装储运图示标志 GB/T 2829 周期检查计数抽样程序及抽样表 GB/T 4130 声学水听器低频校准方法 GB/T24260 石油地震检波器 GB/T24262 石油物探仪器环境试验及可靠性要求 SY/T6371 地震检波器测试仪通用技术条件 SY/T6602一2004海底电缆地震数据采集系统
3组成
产品由1只2只陆用动圈式速度检波器和1只水听器组成，通过专门的封装，成为包括水听器和陆用检波器两种不同检波器的一体化组合。产品设置有个万向架，使陆用检波器的轴向始终保持与重力方向一致，以便能在具有一定深度的海底正常工作。产品可同时输出水听器和陆用检波器两个信号。产品结构图见图1。组装后的成品测试按GB/T24262的要求进行测试。
插头 堵头 密封圈 万向架 外壳 堵头压电组件
图1·产品结构示意图 4.3.2水听器
水听器技术指标见表2。
表2水听器技术指标
序号 1 2 3 4
项目自然频率 Hz 直流电阻
参数系值 10 140~160
允差 ± 15% ± 10% ± 1. 5
S
灵敏度（31.5Hz时）
198.42~-197.07
dB
绝缘电阻（100V时）
≥200
Ma
注：参比温度20℃±2.5℃
4.3.3 带万向架检波器总成幅频特性
带万向架检波器总成幅频和相位特性按SY/T6602—2004中4.2.2.2a）的要求。
5试验方法
5.1 测试设备 5.1.1 单参数测试设备：
a) 频率计（1Hz～500Hz)。 b) 失真度分析仪。 c) 动态信号分析仪（1Hz～500Hz)。 d) 多功能数字万用表。 e) 振动台及功率放大器（1Hz~500Hz）。 f) 加速度计。 g) 双通道示波器（1Hz~500Hz）。 h) 标准检波器（10Hz）。 i) 兆欧表（100V，10MQ～500MQ)。 j) 假频测试系统 k) 温度箱。
5.1. 2 综合测试设备：检波器测试仪（应符合SY/T6371的规定）、水听器测试仪（应符合GB/T 4130的规定）。 5.1.3测试设备系统（除振动台外）不确定度应小于误差的1/3，且测试范围能覆盖被测参数。 5.1.4综合压力测试罐：可以调节压力达到并维持1.2MPa～1.5MPa。 5.2外观检验
目测产品外观，应符合4.1要求。 5.3环境条件试验 5.3.1工作环境试验 5.3.1.1产品工作环境温度试验是根据4.2.1规定的上限温度和下限温度等相应参数，按照下列规定的试验方法分别对工作温度环境进行试验：
a）将产品置于高、低温试验箱中。 b) 分别在0℃，30℃温度点恒温1h，恒温后，分别测试其综合参数，其结果应符合4.3的要
求。
5.3.1.2产品环境工作压力试验是根据4.2.1规定的相应参数，按照下列规定的试验方法分别对工作压力环境进行试验：
a) 在综合压力测试罐中放人浓度3%的盐水，将产品置于综合压力测试罐内盐水中。 b) 加压至最大标称水深的1.1倍，并保压2h。 c) 用测量误差不大于10%，100V的兆欧表进行引线与外壳间测量，其对地绝缘电阻不得低于
200MQ，用压电检波器测试仪测试，测试结果应符合4.3的要求。
5.3.2贮存环境试验
产品贮存环境温度试验是根据4.2.2规定的上限温度和下限温度以及湿度等相应参数，按照下列规定的试验方法分别对贮藏环境进行试验：
a）将产品置于高、低温试验箱中。 b） 检波器分别在－40℃，70℃温度点恒温1h，等恢复到常温后，再测试其综合参数，测试
结果应符合4.3的要求。
5.3.3振动试验
将产品固定在模拟运输振动台上，用11.1m/s?的加速度、5Hz振动频率、25mm振幅进行模拟颠簸1h，再测试其综合参数，其测试结果应符合4.3的要求。 5.4主要技术指标测试 5.4.1自然频率 5.4.1.1 动圈式检波器的自然频率按照GB/T24260中规定的测试原理及测试步骤进行测试。测试结果应符合4.3的要求。 5.4.1.2水听器自然频率测试应采用李沙育法测试。
a） 测试原理如图2所示。
检波器隔振台
电阻R
信号发生器
频率计
X-Y示波器
图2自然频率测试原理图
b) 测试步骤如下：
1）将被测检波器置于隔振台上； 2）1 信号发生器调节在被测检波器频率附近； 3） 用大于10倍被测检波器直流电阻值的R接人电路中；
