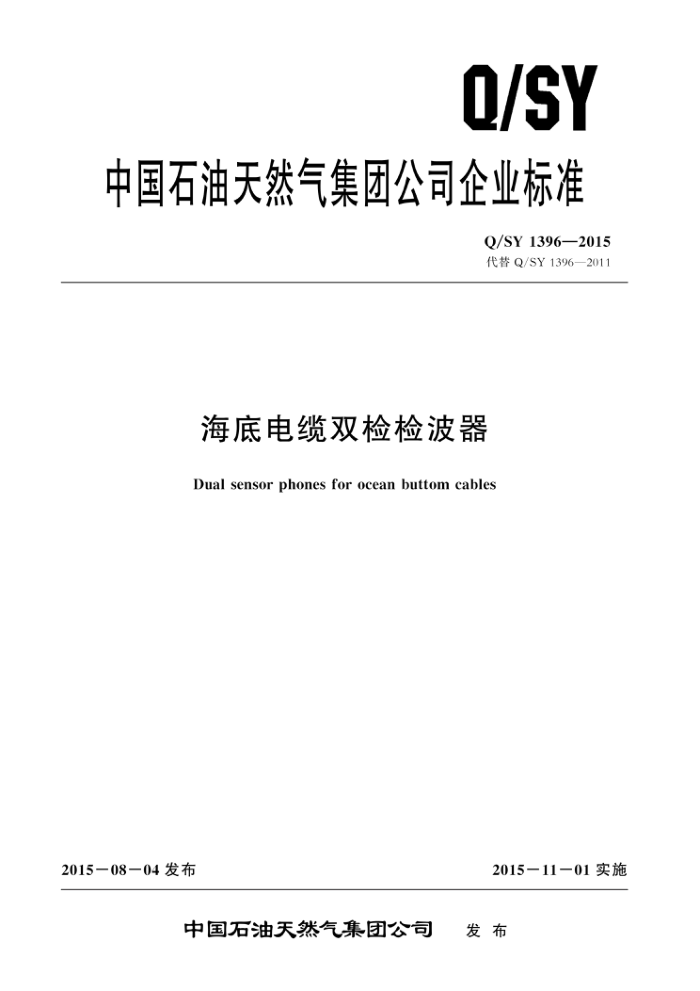

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1396—2015 代替Q/SY 1396—2011
海底电缆双检检波器
Dual sensor phones for ocean buttom cables
2015－08－04发布
2015－11－01实施 目 次
前言 1 范围
1
规范性引用文件组成
2
3
要求 4. 1 外观要求 4.2环境条件 4. 3 主要技术指标试验方法
4
5
5.1 测试设备 5.2 外观检验 5.3环境条件试验 5.4　主要技术指标测试检验规则
6
6. 1 出厂检验 6. 2 型式检验 6.3 判定规则 7标志、包装、运输、贮存
7. 1 标志 7. 2 包装 7. 3 运输 7. 4 贮存 前言
本标准按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY 1396—2011《海底电缆双检检波器》。与Q/SY 1396—2011相比，除编辑性修改外，主要技术内容变化如下：
一删除了GB/T24262《石油物探仪器环境试验及可靠性要求》的引用（见2011年版的第2 章); 删除了“组装后的成品测试按GB/T 24262 的要求进行测试”（见 2011年版的第3章）; 修改了动圈式检波器的自然频率和失真系数，延伸到常规检波器的范围（见4.3.1的表1， 2011年版的4.3.1的表1）；修改了水听器灵敏度的单位和范围，使用常用的国际单位（见 4.3.2的表2，2011年版的 4.3.2的表 2); 修改了水听器的自然频率（见4.3.2的表2，2011年版的4.3.2的表2）；修改了“带万向架检波器总成幅频特性”为“幅频和相位特性”（见4.3.3，2011年版的
一
4.3.3); —修改了“单参数测试设备限定条件”（见5.1.1，2011年版的5.1.1）；一修改了压力测试罐的最高压力（见5.1.4，2011年版的5.1.4）；一修改了“工作温度试验中的高、低温温度点恒温时间”［见5.3.1.1b)，2011年版的5.3.1b)];
修改了“贮存环境试验中的高、低温温度点恒温时间”［见5.3.2b)，2011年版的5.3.2b)]；删除了“频率响应曲线示意图”（见2011年版的5.4.6)；增加了“幅频和相位特性测试”（见5.4.8)；增加了“单参数测试与综合测试发生歧义时的判定规则”（见6.3.3); 修改了“运输”条款（见7.3，2011年版的7.3）；修改了“贮存”条款（见7.4，2011年版的7.4）
本标准由中国石油天然气集团公司标准化委员会设备与材料专业标准化技术委员会仪器仪表分委会提出并归口。
本标准起草单位：东方地球物理勘探有限责任公司西安物探装备分公司、大港物探公司、西安石油大学
本标准主要起草人：杜克相、王红军、李朝兰、潘中印、周明、汉泽西、韩晓波。 4.3.2水听器
水听器技术指标见表2。
表2水听器技术指标
项目自然频率 Hz 直流电阻 2
允差" ± 15% ± 10% ± 15%
参数系值 5~12
140～160
灵敏度（31.5Hz)
1 ~ 1. 5
V/MPa
绝缘电阻［100V（DC)］
≥200
M2
a参比温度20℃±2.5℃。
4.3.3幅频和相位特性
组装后的产品，带万向架检波器总成幅频和相位特性按SY/T6602一2004中4.2.2.2a）的要求。
5试验方法
5.1测试设备 5.1. 1 单参数测试设备：
a) 频率计（应涵盖1Hz～500Hz）。 b) 失真度分析仪。 c) 动态信号分析仪（应涵盖1Hz～500Hz）。 d) 多功能数字万用表。 e) 振动台及功率放大器（应涵盖1Hz～500Hz）。 f) 加速度计。 g) 双通道示波器（应涵盖1Hz～500Hz）。 h) 标准检波器（10Hz）。 i) 兆欧表（10V～500V，10MQ～500M2)。 j) 假频测试系统。 k） 温度箱。
5.1.2综合测试设备：检波器测试仪应符合SY/T6371的规定，压电检波器测试仪应符合GB/T 4130 的规定。 5.1.3测试设备系统（除振动台外）不确定度应小于被测参数允许误差的1/3，且测试范围能覆盖被测参数。 5.1.4压力测试罐：可以调节压力达到并维持1MPa～1.1MPa。 5.2外观检验
目测产品外观，应符合4.1的要求。 为被测检波器的自然频率。
c）测试结果应符合 4.3.2的要求。 5.4.2　直流电阻
用欧姆表测试检波器的电阻，其结果应符合4.3的要求。 5.4.3灵敏度 5.4.3.1 动圈式检波器
动圈式检波器的灵敏度按照GB/T 24260中规定的测试原理及测试步骤进行测试，测试结果应符合4.3.1的要求。 5.4.3.2　水听器
水听器的灵敏度按照GB/T 4130中规定的测试原理及测试步骤进行测试，测试结果应符合4.3.2 的要求。 5.4.4　阻尼系数
按照GB/T24260中规定的测试原理及测试步骤对动圈式检波器进行测试，测试结果应符合 4.3.1的要求。 5.4.5　失真系数
按照GB/T 24260中规定的测试原理及测试步骤对动圈式检波器进行测试，测试结果应符合 4.3.1 的要求。 5.4.6　综合测试 5.4.6.1动圈式检波器
动圈式检波器的自然频率、直流电阻、灵敏度、阻尼系数、失真系数等综合测试按照GB/T 24260的规定进行测试，测试结果应符合4.3.1的要求。 5.4.6.2　水听器
水听器的自然频率、直流电阻、灵敏度等综合测试原理如图3所示，测试结果应符合4.3.2的
要求。 5.4.7绝缘电阻试验
将产品放入浓度3%的盐水综合压力测试罐中，用最大标称水深的1倍～1.1倍压力，保压2h后减压至常压，用测量误差不大于10%［100V（DC)」的兆欧表进行引线间与外壳间测量，其对地绝缘电阻不得低于 200M2。 5.4.8幅频和相位特性测试
带万向架检波器总成幅频和相位特性按SY/T6602一2004中5.2.3有关部分的规定测试，测试结果应符合4.3.3的要求。
