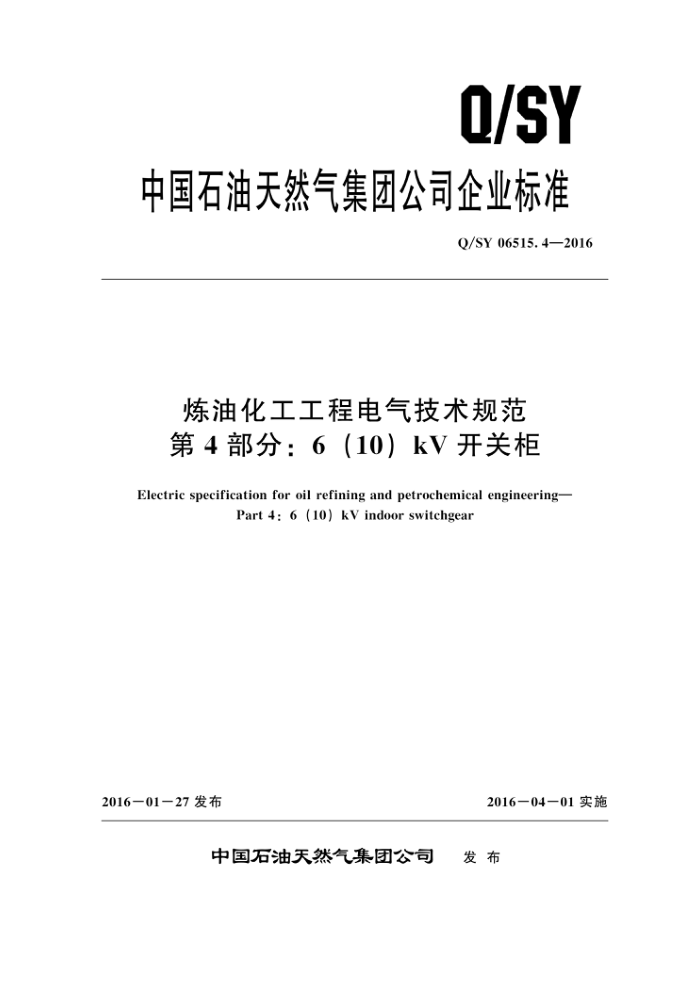

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515.4—2016
炼油化工工程电气技术规范第4部分：6（10）kV开关柜
Electric specification for oil refining and petrochemical engineering-
Part 4: 6 （10) kV indoor switchgear
2016－01－27 发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06515. 4—2016
目 次
前言
范围规范性引用文件
2 3 术语和定义
使用条件 4. 1 环境使用条件 4. 2 安装场所 4. 3 电源条件技术要求和结构
4
5
5. 1 总体要求 5. 2 安全性能要求 5.3 主开关设备 5. 4 柜体要求 5. 5 接地保护 5. 6 电磁兼容性（EMC) 5.7 附件 6 检查和试验
.
6. 1 型式试验
出厂试验、检查 6.3 现场试验铭牌和标牌 7. 1 铭牌 7.2　标牌 8文件 ...... 8.1 文件清单 8.2　文件要求· 9包装、运输和储存
6. 2
7
9. 1 包装
..
储存运输·
9. 2
10 10
9.3 Q/SY 06515. 4—2016
前 創言
Q/SY06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之一。该标准分为以下14个部分：
第1部分：通则; 第2部分：变电站微机自动化系统；第3部分：110kV气体绝缘开关设备（GIS)；第4部分：6（10）kV开关柜；第5部分：低压开关柜；第6部分：消弧线圈装置；第7部分：电力变压器；第8部分：电力电缆；第9部分：交流不间断电源；第10部分：直 直流电源；第11部分：并联电容器装置；第12部分：低压变频器；第13部分：干式配电变压器第14部分：油浸式配电变压器，
1
本部分为Q/SY06515的第4部分本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：薛宏彬、弓普站、张可、刘雯、陈锋、王勤东、李兵、赵凌智。
Ⅱ Q/SY 06515. 4—2016
炼油化工工程电气技术规范第 4 部分：6（10）kV开关柜
1范围
Q/SY06515的本部分规定了中压交流6（10）kV金属铠装式开关柜（在下文中称中压开关柜）使用条件、技术要求和结构、检查和试验的基本要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程的新建、扩建或改建工程的电气工程中中压开关柜。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311. 1 绝缘配合第1部分：定义、原则和规则 GB/T 762 标准电流等级 GB 1984 高压交流断路器 GB 1985 高压交流隔离开关和接地开关 GB/T 2900. 20 　电工术语　高压开关设备 GB 3906 3.6～40.5kV交流金属封闭开关设备和控制设备 GB 4208 外壳防护等级（IP代码） GB/T 11022 高压开关设备和控制设备标准的共用技术要求 GB/T 14808 交流高压接触器和基于接触器的电动机起动器 GB/T 15166 高压交流熔断器 GB 20840. 2 互感器 第2部分：电流互感器的补充技术要求 GB 20840. 3 互感器 第3部分：电磁式电压互感器的补充技术要求 GB 25081 高压带电显示装置（VPIS) GB/T 50062 电力装置的继电保护和自动装置设计规范 GB/T 50063 电力装置的电测量仪表装置设计规范 DL/T 403 12kV～40.5kV高压真空断路器订货技术条件 DL/T 538 高压带电显示装置 DL/T 620 交流电气装置的过电压保护和绝缘配合 JB/T 7122 交流真空接触器基本要求 Q/SY06515.2—2016　炼油化工工程电气技术规范 第2部分：变电站微机自动化系统 IEC 60529 外壳防护等级（IP 代码）[Degrees of protection provided by enclosures（IP Code)］ IEC 60694 高压开关设备和控制设备标准的共用技术要求（Common specifications for high-
voltage switchgear and controlgear standards) Q/SY 06515. 4—2016
3　术语和定义
GB/T 2900.20，GB/T 11022 和GB 3906 界定的术语和定义适用于本文件，不再重复列出
4使用条件
4.1环境使用条件 4.1.1正常环境条件
中压开关柜户内安装，其环境条件为GB/T11022和IEC60694规定的正常运行条件，应符合下列要求：
周围空气温度最高：≤40℃，且在24h内测得的平均值≤35℃; 周围空气温度最低：优选值为－5℃，－15℃或－20℃；
—海拔高度：≤1000m; 一相对湿度：24h内测得的相对湿度平均值<95%，月相对湿度平均值<90%。
4.1.2特殊使用条件
中压开关柜使用在不同于4.1.1规定的正常环境条件时，如户外、高海拔、地震等因素，应根据 GB/T11022 的规定修正，并与制造商协商解决。 4. 2 ，安装场所
中压开关柜安装于封闭变电所内，无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。
4. 3 电源条件
中压开关柜应能在满足下列条件的电源中使用： a）系统标称电压：6（10）kV; b）系统最高电压：7.2（12）kV; c）系统额定频率：50Hz; d）中性点接地方式：不接地，经消弧线圈接地或经电阻接地。
5技术要求和结构
5.1　总体要求 5.1.1 额定值 5. 1. 1. 1 1概述
中压开关柜电气额定值应符合 GB/T 11022和GB3906 的规定，5.1.1.1～5.1.1.9列出了主要参数，在设备订货时按项目需要选取 5. 1. 1. 2 额定电压
开关设备额定电压为7.2（12）kV。
2 Q/SY 06515. 4—2016
5.1.1.3额定频率
额定频率为50Hz。 5.1.1.4额定电流
额定电流应符合GB/T762规定中R10系列值，由下列数值中选取：200A，250A，400A， 630A，800A，1000A，1250A，1600A，2000A，2500A，3150A，4000A。 5.1.1.5额定短时耐受电流
额定短时耐受电流应符合GB/T762规定中R10系列值，由下列数值中选取：16kA，20kA， 25kA，31.5kA,40kA，50kA。 5.1.1.6额定短路持续时间
额定短路持续时间推荐值为3s或4s。
5.1.1.7额定峰值耐受电流
额定峰值耐受电流值应符合GB/T11022的规定，本部分采用额定短时耐受电流的2.5倍数值： 40kA，50kA，63kA，80kA，100kA，125kA。 5.1.1.8额定绝缘水平
中压开关柜的额定绝缘水平应从表1中选取，并应符合GB311.1及DL/T620的规定。 辅助回路和控制回路应能承受2kV，1min工频耐压试验
表1额定绝缘水平
额定短时工频耐受电压（有效值)
额定雷电冲击耐受电压 (峰值)
额定电压 (有效值)
kV
kV
N 7. 2 12
通用值 60 75
通用值 30 42
隔离端口 34 48
隔离端口 70 85
5.1.1.9 温升
周围空气温度不超过40℃，在温升试验规定的条件下，中压开关柜任何部分的温升不应超过 GB/T11022—2011中表3规定的温升极限， 5.1.1.10分合闸机构和辅助回路的额定电压
分合闸机构和辅助回路额定电压选择应符合GB/T11022的规定： a）选取直流电压时，为110V或220V； b）选取交流电压时，为220V或380V。
5.1.2基本要求
中压开关柜为直立式、由公共母线系统组成的开关柜组，可由母线室、断路器室、电缆室和低压室等部分组成；相同的部件和元件应可灵活互换；进线为母线或电缆；进出线采用电缆时，通常由柜
3 Q/SY 06515. 4—2016 下接线；装运段应装设吊耳。 5.2　安全性能要求 5.2.1防护等级
中压开关柜防护等级应满足GB4208和IEC60529的规定，最低要求为：
开关柜外部：IP3X; 开关柜内部：IP2X.
现场安装后的中压开关柜设备应满足防护等级的要求。 5.2.2闭锁条件
中压开关柜应具有如下闭锁条件：
防止误拉合断路器；防止带负荷分合隔离开关（或隔离触头)；防止带接地开关（或接地线）送电；防止带电合接地开关（或挂接地线)；防止误入带电间隔。
5.2.3操作要求
小室门闭合及满足5.2.2的情况下，应能进行如下操作：
将可移出部件由工作位置移至试验位置/断开位置，反之亦然；主开关装置的机械开/断操作; 接地开关的开/断操作。
5.3主开关设备 5.3.1真空断路器
中压开关柜内真空断路器的选择应符合GB 1984 和DL/T 403 的规定，它与操作机构为一体式结
构，安装于手车上，可以作为一个整体抽出，真空断路器应具有动作计数和分合位置指示功能，应能用移开式手柄手动操作
真空断路器主要参数应满足5.1.1的要求，机械寿命不少于10000次，电寿命次数满足DL/T
403 的规定，额定操作顺序 O－0.3s－CO－180s－CO，采用弹簧操作机构或其他技术成熟的操动机构形式。 5.3.2交流真空接触器
交流真空接触器的选择应符合GB/T 14808，JB/T 7122 的规定，具有高可靠性，能频繁操作，在使用中不应出现误分、误合或拒分、拒合，具有可靠的机械锁扣装置，还应具有动作计数和分合位置指示功能，当控制回路电源消失，不能改变真空接触器的运行状态。
真空接触器主要参数应满足5.1.1的要求，操作机构采用电磁保持式或锁扣式，
5.3.3高压熔断器
高压熔断器的选择应符合GB/T 15166 的规定，并适于安装在中压开关柜内高压熔断器的额定开断电流应大于回路中可能出现的最大预期短路电流周期分量有效值；熔管的
额定电流应大于或等于熔体的额定电流，熔体的额定电流按其保护特性选择，选择熔体时，在满足可 4
