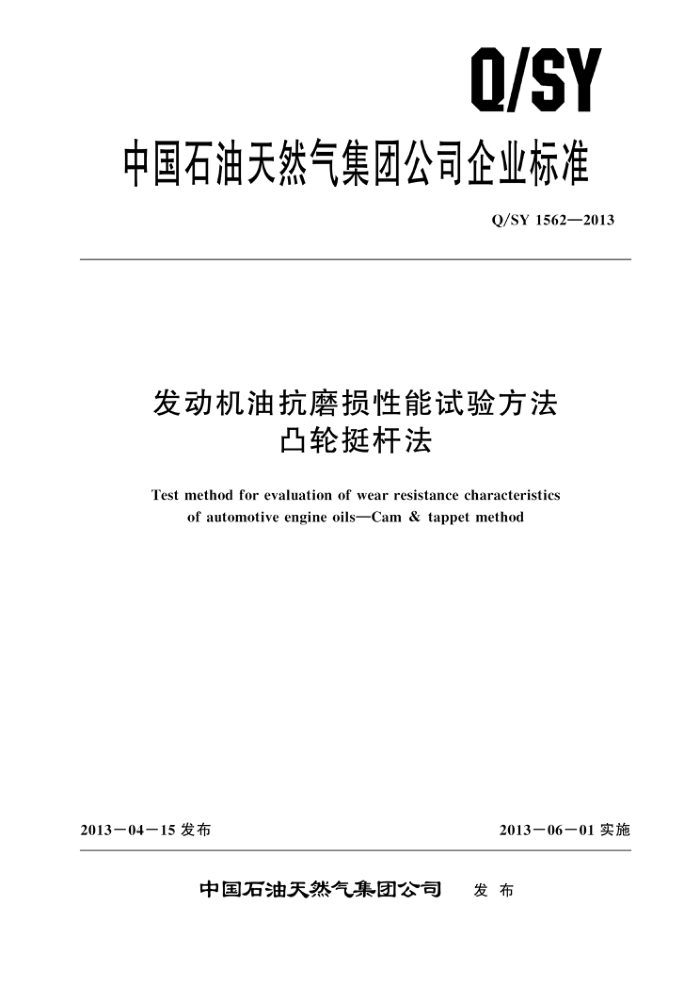

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1562—2013
发动机油抗磨损性能试验方法
凸轮挺杆法
Test method for evaluation of wear resistance characteristics
of automotive engine oilsCam & tappet method
2013—04—15 发布
2013－06－01 实施
中国石油天然气集团公司
发布 Q/SY 1562—2013
目 次
前言
范围 2 规范性引用文件
1
术语和定义方法概要
3
4
5 试验设备 6 试剂和材料
试验机标定试验准备
7
8
9 试验步骤 10 测量 11 精密度与偏差 12 试验结果报告附录A （资料性附录) 试验结果报告格式参考文献
6 Q/SY 1562—2013
前 創言
本标准按照GB/T 1.1一2009 《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草
本标准由中国石油天然气股份有限公司销售分公司提出本标准由中国石油天然气集团公司标准化委员会石油产品销售及润滑剂专业标准化技术委员会
归口。
本标准起草单位：大连润滑油研究开发中心。 本标准主要起草人：邹晨生、黄胜军、刘红辉、孙旭日、张伟光。
Ⅱ Q/SY 1562—2013
发动机油抗磨损性能试验方法凸轮挺杆法
警告：本标准的使用可能涉及某些有危险性的材料、操作和设备，但并未对与其有关的所有安全
问题都提出建议。因此，本标准的使用者有责任采取适当的安全和防护措施，并确定有适用性的管理制度。
1范围
本标准规定了使用凸轮挺杆摩擦磨损试验机评价发动机油抗磨性的试验方法。 本标准适用于评价发动机油在对汽油、柴油发动机的凸面挺杆、杯形挺杆或液压挺杆进行润滑时
的磨损情况
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1922油漆及清洗用溶剂油 ISO 4287几何产品规范（GPS）表面结构：轮廓法术语、定义及表面结构参数（ISO 4287:
Geometrical product specifications (GPS) Surface texture: Profile methodTerms, definitions and surface texture parameters)
3　术语和定义
下列术语和定义适用于本文件。
3. 1
粗糙度 surface roughness profile ISO4287中最大高度粗糙度的定义，即被测试件表面取样长度内最高点高度值与最低点深度值
的代数和。 3. 2
磨损量　wear 被测试件的同一测量点在试验前和试验后所测得的高度差即为该测量点的磨损量，单位为微米
(μm)。 3.3
挺杆总失重tappets weight loss 使用天平在试验前、后两次测量8个试验挺杆的总质量，并计算试验前后的总质量差，作为试验
结果，单位为毫克（mg）。
4方法概要
试验在凸轮挺杆摩擦磨损试验机上进行。电机驱动凸轮轴，以2000r/min恒速转动，挺杆通过外
1 Q/SY 1562—2013
侧气门弹簧加载压力，与凸轮发生摩擦。试验用油 5L，油温控制在90℃；进行 1h磨合试验和 16h 正式试验。试验前后分别测量凸轮及挺杆高度、挺杆质量，计算凸轮磨损量、挺杆磨损量和挺杆总失重；试验后分别测量凸轮和挺杆的粗糙度，给出试验结果报告。
5试验设备
5.1凸轮挺杆摩擦磨损试验机 5.1.1试验机结构
试验机结构示意图如图1所示。
0000
13
11
H
1一驱动电机；2一传动装置；3一弹性联轴节；4一金属座；5一试验挺杆；6一试验凸轮轴；7一加载弹簧；
8一溢流槽；9—观察窗；10一润滑油喷嘴；11一恒温油箱；12一供油管道；
13一机油滤清器；14一回油管道；15一回油孔图1凸轮挺杆摩擦磨损试验机结构示意图
5.1.2驱动电机
驱动电机试验参数如下：
功率达到4kW; 最大转速为2800r/min; 从0转速到最大转速时间约20s。
5.1.3溢流槽
溢流槽直径为 6mm。 5.1. 4 润滑油喷嘴
润滑油喷嘴直径为 3mm。
2 Q/SY 1562—2013
5.1.5恒温油箱
恒温器具体参数如下：
在21kPa 情况下，流量达到20L/min; 热功率为2000W；控制温度范围为38℃～250℃。
润滑系统中不能使用铜材质。 5.2　塞尺
测量间隙的薄片量尺，测量范围0.20mm～0.25mm。 5.3挺杆测量仪
挺杆测量仪如图2所示，测量精度为1μm。
1一测量位置
图2挺杆测量仪示意图
5.4凸轮测量仪
凸轮测量仪如图3所示，测量精度为1μm。
.71
213
图3凸轮测量仪示意图 Q/SY 1562—2013
5.5 天平
感量为0.1mg。 5.6表面轮廓仪
表面轮廓仪用于测量试验后凸轮和挺杆表面的粗糙度，应满足以下技术要求： a）工作台技术参数:
XY方向控制台移动范围：150mm×150mm; -Z方向控制台移动范围：150mm。
b）测量探头技术参数：
XY方向分辨率：5μm; Z方向测量范围：1mm; Z方向精度：0.1μm。
6 试剂和材料
6. 1 ，凸轮轴
凸轮轴总长度为270mm，轴颈外径为25mm，凸轮表面宽度为12mm。 材料标准参照 TL 006：1997－06。
6. 2 挺杆
挺杆表面直径为26mm，挺杆高度约为 53mm。 材料标准参照 TL 005：1994－05。
6.3　气门弹簧 6.3.1气门弹簧 A
气门弹簧 A用于磨合试验，加载范围 0N～1000N。 6.3. 2 气门弹簧B
气门弹簧B用于正式试验，加载范围0N～2000N。 6.4机油滤清器
型号：056 115 561 G 6. 5 参考油
凸轮挺杆摩擦磨损试验机标定用的参考油为 CEC RL206。在 CEC P－72－98 参考机油手册中或者通过浏览 CEC 网站 www.cectests.org 都可以获得 CEC指定批号的机油性能。 6.6清洗溶剂
在清洗试验台及配件时，使用满足GB1922要求的溶剂油。 警告：储存于密闭容器，挥发度不能太高。避免产生蒸气，蒸气会引起闪燃，应远离热源、火花
和明火。避免长期吸入蒸气。避免长期与皮肤接触。 4
