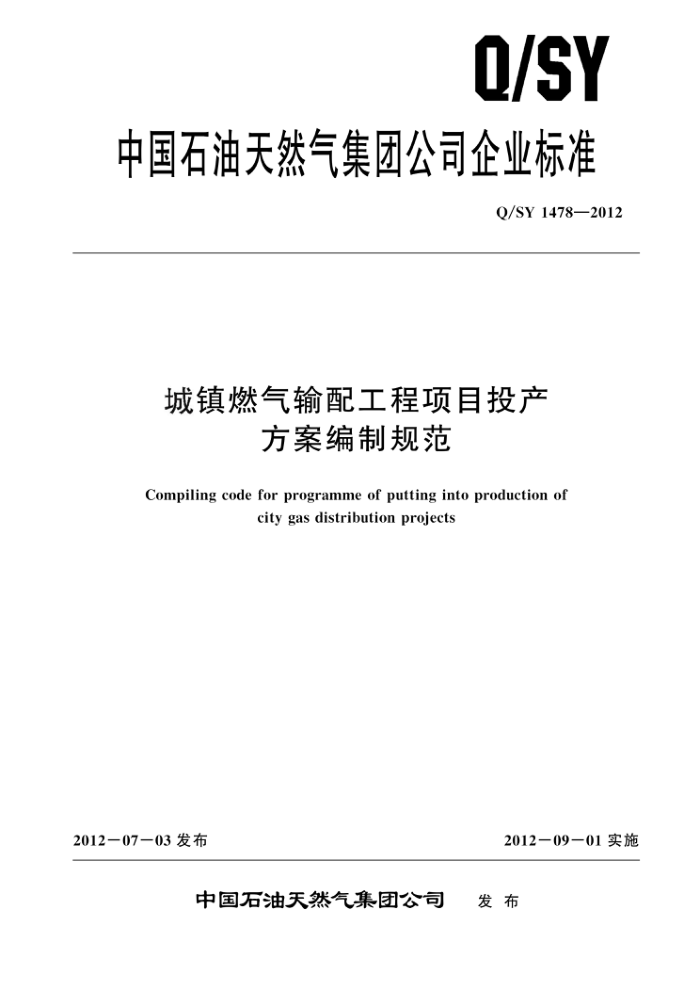

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1478—2012
城镇燃气输配工程项目投产
方案编制规范
Compiling code for programme of putting into production of
city gas distribution projects
2012—07—03 发布
2012一09一01实施
中国石油天然气集团公司
发布 Q/SY 1478—2012
目 次
前言
范围规范性引用文件术语和定义方案主要内容编制说明工程概况 投产范围
2
3
4
b
6
7
8 组织机构与职责投产必备条件及准备 10　投产临时设施
投产主要技术参数 12 单体设备及分系统调试投运方案· 13 置换与投产 14 HSE要求 15 应急预案· 16数据记录附录A（资料性附录） 现场测试记录表附录B（资料性附录）注氮参数记录表附录C（资料性附录） 置换检测记录表附录D（资料性附录） 试运投产大事记
11 Q/SY 1478—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并
归口。
本标准起草单位：中石油昆仑燃气有限公司、中石油昆仑天然气利用有限公司。 本标准主要起草人：郭磊、苗永健、齐晓忠、冯立德、谢海强、王成武、薛庆、常志宏、刘凯。
I Q/SY 14782012
城镇燃气输配工程项目投产方案编制规范
1范围
本标准规定了城镇燃气输配工程（从门站至用户引人管）项目投产试运行方案的编制结构和内容。
本标准适用于新建、改建和扩建城镇燃气输配工程项目试运投产方案的编制。用户户内工程和压缩天然气加气站可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50028—2006　城镇燃气设计规范 GB 50156一2002　汽车加油加气站设计与施工规范 GB 50540石油天然气站内工艺管道工程施工规范 AQ2012　石油天然气安全规程 CJJ 33城镇燃气输配工程施工及验收规范 CJJ 51城镇燃气设施运行、维护和抢修安全技术规程 CJJ 94城镇燃气室内工程施工与质量验收规范 SY/T 5922　天然气管道运行规范 SY 6186　石油天然气管道安全规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
城镇燃气　city gas 城市、乡镇或居民点中，从地区性的气源点，通过输配系统供给居民生活、商业、工业企业生
产、采暖通风和空调等各类用户公用性质的，且符合GB 50028燃气质量要求的燃气。城镇燃气一般包括天然气、液化石油气和人工煤气。
[GB 50028—2006，定义2.0.1]
3. 2
压缩天然气加气站 5 automobile CNG filling station 为燃气汽车储气瓶充装车用压缩天然气的专门场所。 ［GB 50156—2002，定义2.0.4] Q/SY 1478—2012
4方案主要内容
方案应包含以下主要内容： a） 编制说明。 b) 工程概况。 c） 投产范围。 d) 组织机构与职责。 e) 投产必备条件及准备。 f) 投产所需临时设施。 g) 投产主要技术参数。 h) 单体设备及分系统调试投运方案。 i） 置换与投产。 j） HSE要求。 k) 应急预案。 1) 数据记录。
5编制说明
5.1) 应明确编制目的。 5.2 编制依据应包含以下内容：
a） 相关的法律、法规、规范等文件。 b）行政审批文件，应包括国家、行业和地方政府有关工程建设的行政审批文件等。 c） 设计文件，应包括施工图设计和设计变更等。 d) 交工技术文件，应包括施工记录、图纸、检验合格记录、调试记录、验收文件等 e） 主要设备、仪器、仪表的使用说明书。
6　工程概况
6. 1 1工程总体描述应包括：
a） 工程所处地区的地理地貌、气象水文，工程近、远期建设规模和燃气输配系统组成等 b) 工程建设情况描述，包含参建单位、开完工时间等。 c) 站址、总图及运输说明，说明工程周边状况及道路状况 d) 管网及附属设施，包括所经过街区、管道压力等级、材质、管径、焊接与检验方式，管道
走向，阀井分布，管道穿跨越，管道防腐及阴极保护工程等。 e） 场站工艺及主要设备、设计参数等，重点说明加臭方式。 f) 自动控制系统，包括 SCADA系统、回路调节等。 g) 公用工程及辅助设施，包括给排水、消防系统、供配电、备用电源配置、防雷防静电、供
热及暖通、通信、排污等。 h） 节能、环境保护、职业卫生。 i） 安全设施，包括可燃气体报警系统、放散系统等。 j） 用户情况，说明投产试运行期间每日用气量、正常生产每日用气量。 k）其他需要说明的内容。
2 Q/SY 1478—2012
6.2输送介质性质描述应包括介质种类及组分、密度、烃露点、水露点、爆炸极限、热值、华白数等。
7　投产范围
投产范围应描述本次投产所包含的全部设施。明确本次投产的进气点和出口点。一次投产只应有一个进气点，可有多个出口点。
8组织机构与职责
8.1应设置投产组织机构，明确组成人员。组织机构可根据项目实际情况参照图1设置。
投产领导小组
现场指挥组
专家组
外部关系协调组
H S
投系 统主
综
管网
保
福
产统 驾 合分系
检测组
组和 抢修 障 保 E管理
作组
S 查
组
组
组
组
图 1 投产组织机构图
8.2应明确各小组职责及岗位职责。
9投产必备条件及准备
9.1 投产必备条件应包含以下内容：
a) 工程交工验收要求。 b) 取得地方政府有关部门同意试运投产批复文件要求。 c) 取得防雷检测报告、消防验收意见书要求。 d) 特种设备取得注册登记和使用许可证手续要求。 e) 强检设备、仪器仪表取得校验证书要求。 f) 取得安评报告批复、环评报告批复要求。 g) 取得燃气经营许可文件要求。 h) 上下游供销合同签订要求
取得土地规划证书、使用许可证书要求。 j) 生产运行岗位及人员设置要求。 k) 人员资质要求。
i)
3 Q/SY 1478—2012
1）乡 维抢修机具配置要求，维抢修保驾要求。 m）试运投产物资准备要求 n）取得安全生产许可文件、危险化学品相关许可文件的要求。 o） 试运投产预演练和应急演练的要求。
9.2　工程准备应包含以下内容：
a）工程安装、调试和验收的情况，应符合 CJJ33，CJJ94，GB 50540 及其他相关规范要求。 b）工程所含管线、阀井、场站等工艺、设备、电气、仪表、自控系统、防雷防静电接地系统、
消防系统、通信系统、安全设施、环境保护设施、职业病防护设施以及其他相关设施吹扫、 试压、调试、检测或验收情况
c） 各类强检设备、仪器仪表取得检定合格证书的情况。 d）特种设备办理登记和使用许可手续情况。
9.3人员准备应包含以下内容：
a） 岗位设置和人员配置等情况。 b） 试运投产组织指挥机构建立及运行计划。 c） 生产运行人员培训、考核和取证要求。 d） 参加试运投产的有关人员对试运投产方案的学习和培训计划。方案应进行现场交底，符合
SY 6186 的有关规定。
9.4资料准备应包含以下内容：
a）工艺流程图绘制情况。 b） 主要设备、电气、自控系统、通信、消防报警系统图纸资料编制情况。 c） 运行用值班记录、报表编制和准备情况。 d） 管网、阀井、工艺、设备编号、介质流向标识和安全标识设置情况。 e） 管理制度和操作规程编制及发布情况。
9.5物资准备应包含以下内容：
a） 消防水池蓄水(设计文件中包含消防水池）、消防器材配备情况。 b) 安全设施、电工工具、阴极保护、通信器材、常用工具及维抢修机具配备情况。 c） 生活设施、交通工具、办公设施配备情况；检测仪表、置换器具、专用设备配备情况。 d） 主要设备的备品备件配备情况 e） 其他物资准备情况等。
9.6外部条件准备应包含以下内容：
a） 燃气经营许可文件获取情况。 b）城镇燃气工程涉及的电力供应、通信服务、消防供水、天然气供销、消防警戒、抢修保驾
等有关供需合同签订情况 c） 对外宣传和安全告知工作安排。 d） 投产期间用气量计划。 e） 与当地公安、消防、医疗急救等部门联动准备情况。
投产临时设施
10
描述投产临时设施。
