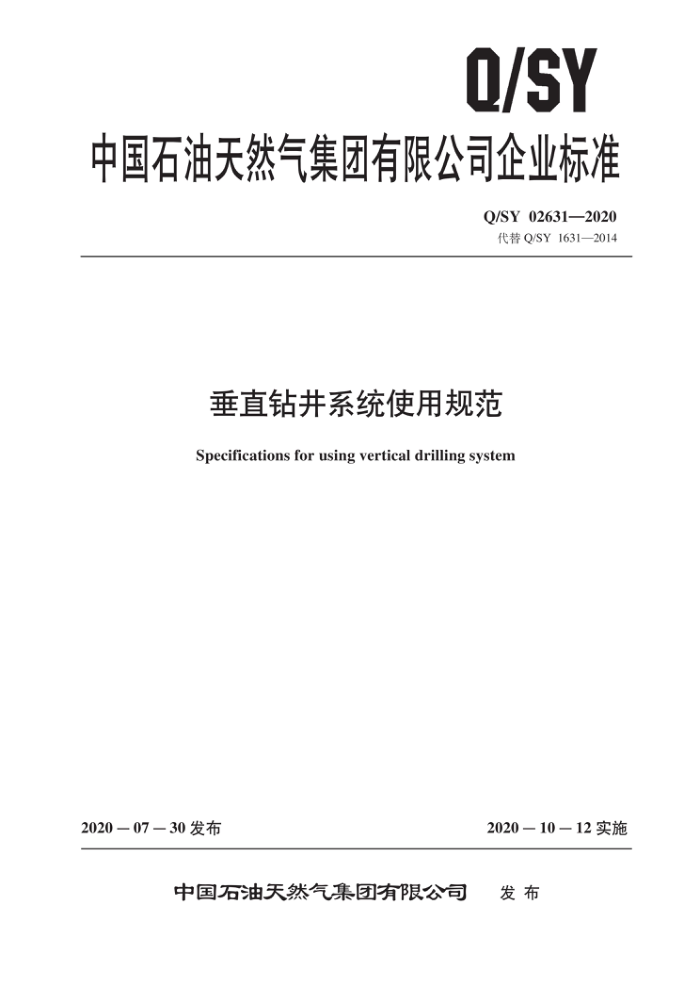

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02631—2020 代替Q/SY 1631—2014
垂直钻井系统使用规范
Specifications for using vertical drilling system
2020－07－30 发布
2020一10一12 实施
发布
中国石油天然气集团有限公司 Q/SY 02631—2020
目 次
前言· 范围
Ⅲ
1
2 规范性引用文件 3 术语与定义适用条件
4
使用要求
5
5.1 钻井装备和工具配套 5.2 钻井设计 5.3 人井前的检查 5.4 井口连接 5.5 人井测试 5.6 下钻 5.7 钻进 5.8 起钻 5.9 井身质量健康、安全和环境保护
6
4
附录A (资料性附录) BH-VDT 技术参数附录B（资料性附录） Power V 技术参数附录C（资料性附录）Auto Trak 技术参数附录 D（资料性附录）XZ-AVDS 技术参数附录E (资料性附录) 垂直钻井系统井口测试标准记录表附录F（资料性附录） 垂直钻井系统实钻井斜记录表
6
8
10 Q/SY 02631—2020
修改“井斜有异常时加密测点”为“不具备动态测量条件或发现动态测量井斜有异常时，加密静态测量点”；增加了“静止测斜方式：首先划眼1～2次，钻头距井底1m处，停止转动，循环测斜”（见5.7.2，2014年版的5.7.2）； -删除了“静止测斜方式：首先划眼1～2次，上提钻头距井底1m处，停止转动，循环测斜”（见2014年版的5.7.3）；删除了“钻进时，应确保信号正常传递”（见2014年版的5.7.4）； -增加了“垂直钻井系统实钻井斜记录表格参见附录F”（见5.7.6）；修改“起钻时上提遇卡，悬重增量不应超过200kN”为“上提遇卡，扣除摩阻后悬重增量不应超过100kN”（见5.8.3，2014年版的5.8.3）；修改“井斜1.5°”为“井斜达到钻井设计井斜角的80%”（见5.9.3，2014年版的5.9.3）；一删除了“公众”（见2014年版6.3）；修改顶部连接螺纹所在行两个“65/:REG BOX”为“NC61 BOX”（见表 A.1，2014 年版的表 A.1）; 修改顶部连接螺纹紧扣扭矩所在行“72～ 79”为“92～ 101”（见表 A.1，2014 年版的表 A.1）；修改了“附录C”（见附录C，2014 年版的附录C）； -增加了“XZ-AVDS 技术参数”（见附录 D）；修改“附录D”为“附录E”（见附录E，2014 年版的附录D）； -修改“附录E”为“附录 F”（见附录 F，2014 年版的附录E)。
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并
归口。
本标准起草单位：渤海钻探工程公司、西部钻探工程公司、工程技术研究院、中油油服。 本标准主要起草人：汝大军、黄峰、杨春、马哲、赵雷、徐明磊、周胜鹏、张长春、康建涛、
栾家翠、马红滨、尚仓健。
IV Q/SY 02631—2020
垂直钻井系统使用规范
1 范围
本标准规定了垂直钻井系统的适用条件，使用要求，健康、安全和环境保护。 本标准适用于垂直钻井系统作业。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5234　钻井参数优选基本方法 SY/T 6276石油天然气工业健康、安全与环境管理体系
术语与定义
3
下列术语和定义适用于本文件。
3.1
垂直钻井系统 vertical drilling system 指能够自动导向进行垂直钻井作业的工具、仪器。
3.2
推靠式垂直钻井系统push the bit vertical drilling system 指采用在钻头附近直接给钻头提供侧向力的导向方式进行垂直钻井作业的工具、仪器。
3.3
指向式垂直钻井系统 E point the bit vertical drilling system 指采用通过控制近钻头处钻柱的弯曲使钻头指向井眼轨迹设计方向的导向方式进行垂直钻井作业
的工具、仪器。
4　适用条件
4.1 1适用于易斜井段及高陡构造地层。 4.2不宜在易垮塌、易缩径地层使用。 4.3不宜在加入铁矿粉和乳化沥青的钻井液中使用。 4.4不宜在含有硫化氢和二氧化碳的井中使用。 4.5 ，压力和温度不应超过垂直钻井系统的推荐值 4.6 5可以在漏速小于 5m3/h 的地层中使用，堵漏材料粒径应小于 1mm。 Q/SY 02631—2020
5使用要求 5.1　钻井装备和工具配套 5.1.1入井前，应进行水力参数设计，确定循环系统功率和压力满足垂直钻井系统的使用要求。 5.1.2钻井泵空气包的压力值应在1/3～1/2泵压之间，且大于5.5MPa。 5.1.3钻井液含砂量应小于1%。 5.1.4配备钻杆滤清器，滤清器开孔直径小于或等于6mm。 5.1.5配备2个稳定器，外径满足表1、表2和表3的要求。 5.1.6配备钻具紧扣扭矩仪。 5.1.7配备浮阀、随钻震击器和减震器。 5.2 钻井设计 5.2.1 钻头类型
垂直钻井系统对钻头类型无特殊要求，只需考虑钻遇地层选择合适的PDC或牙轮钻头。 5.2.2钻具组合 5.2.2.1垂直钻井系统宜选择单稳定器钻具组合，钻具组合中加入随钻震击器，随钻震击器以下钻具组合的浮重应超过设计最大钻压的20%。 5.2.2.2BH-VDT 垂直钻井系统的钻具组合推荐使用：
a）钻具组合1：钻头BH-VDT垂直钻井系统浮阀接头钻链稳定器钻随钻震击器
钻（1柱）加重钻杆钻杆。 b）钻具组合2：钻头BH-VDT垂直钻井系统浮阀接头减震器＋稳定器＋钻随钻震击
器钻（1柱）加重钻杆钻杆。 c）钻具组合3：钻头BH-VDT垂直钻井系统浮阀接头稳定器钻随钻震击器钻链
（1柱）加重钻杆钻杆。 d）一般情况下推荐使用钻具组合1。 e）地层可钻性差，轴向振动大时，推荐使用钻具组合2。 f）对垂直钻井系统的稳斜性能要求高时，推荐使用钻具组合3。 g）稳定器外径要求见表1。 h）BH-VDT 垂直钻井系统的详细技术参数参见表 A.1。 i）只要满足随钻震击器处于受拉的情况下可少下钻链，放在加重上，以简化钻具减少复杂。
表1BH-VDT垂直钻井系统钻具组合稳定器外径
稳定器 mm (in)
井眼尺寸 mm (in) 444.5 (17/2) 406.4 (16) 311.2 (12/4) 215.9 (8/2)
工具型号
444.5 ~ 441.3 (17/2 ~ 173/g) 406.4 ～ 403.2 (16 ～ 157/s) 311.2 ~ 308.0 (12/4 ~ 12/) 215.9 ~ 212.7 (8/2 ~ 83/g)
BH-VDT5000
BH-VDT4000 BH-VDT3000
5.2.2.3PowerV垂直钻井系统的钻具组合推荐使用： 2
