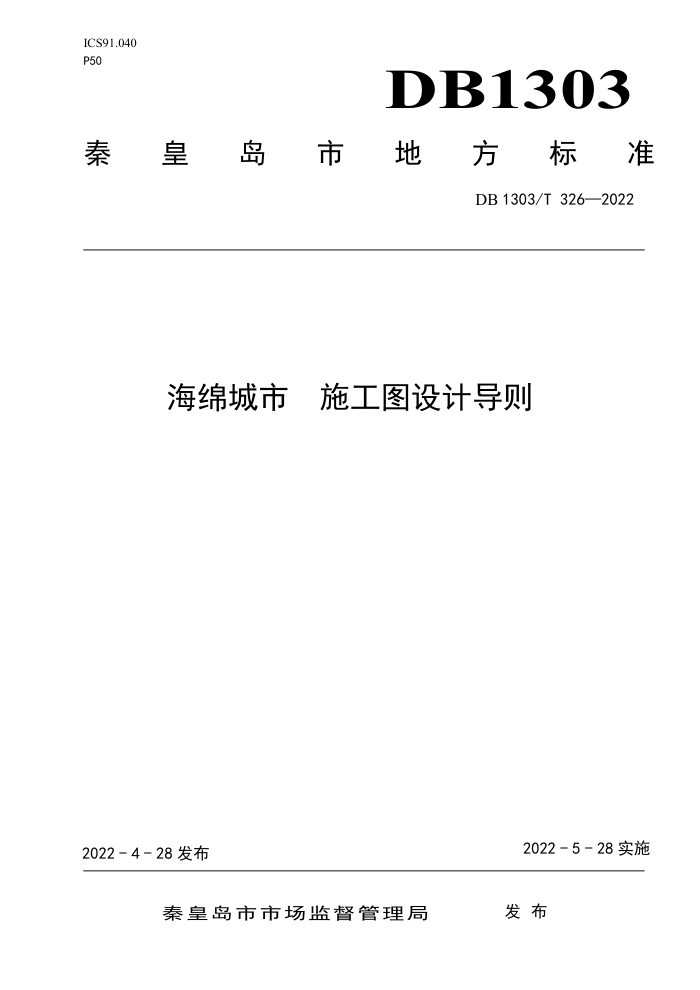

ICS91.040 P50
DB1303
秦皇岛市 地 方 電标准
DB1303/T3262022
海绵城市 施工图设计导则
2022-5-28实施
2022-4-28发布
发布
秦皇岛市市场监督管理局 DB1303/T 326—2022
目
次
前言 1范围 2规范性引用文件 3术语和定义 4总体要求 5建设工程施工图设计要点 6海绵设施施工图设计要点. 7植物设计 8透水材料选择 9成果附录A（资料性）建设项目海绵设施建设目标表附录B（资料性）建设项目海绵城市专项设计方案自评表参考文献.
II
8 13 14 15 17 18 20 DB1303/T 326—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由秦皇岛市城市管理综合行政执法局提出并归口。 本文件起草单位：秦皇岛市城市管理综合行政执法局、秦皇岛市质量管理协会本文件主要起草人：张磊、汪登峰、赵小标、刘洋、冯俊颖、李祎、王放、张玉良、苑苗、杨静、
马良松。
II DB1303/T3262022
海绵城市施工图设计导则
1范围
本文件规定了海绵城市施工图的总体要求、建设项目施工图设计要点、海绵设施施工图设计要点、 植物设计、透水材料选择和成果方面的技术要求。
本文件适用于秦皇岛市新建、改建及扩建的海绵城市建设工程的施工图设计。
：规范性引用文件
/
DB1303/T下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
CJJ/T135透水水泥混凝土路面技术规程 CJJ/T188透水砖路面技术规程 CJJ/T190透水沥青路面技术规程
：术语和定义
3
GB/T51345、DB1303/T321-2022界定的以及下列术语和定义适用于本文件，
3. 1
雨水调蓄 stormwaterdetention， retention and storage 雨水滞蓄、储存和调节的统称。
3. 2
雨水滞蓄 stormwaterretention 在降雨期间滞留和蓄存部分雨水以增加雨水的入渗、蒸发并收集回用。
3. 3
雨水调节 5stormwaterdetention 也称调控排放，在降雨期间暂时储存（调节）一定量的雨水，削减向下游排放的雨水峰值径流量、
延长排放时间，但不减少排放的总量。
3. 4
下垫面 underlying surface 降雨受水面的总称。包括屋面、路面、绿地、水面等。
1 DB1303/T3262022
3. 5
渗透检查井 infiltrationmanhole 具有渗透功能和一定沉砂容积的管道检查维护装置。
3. 6
透水路面结构 pervious pavementstructure 分为半透水路面结构和全透水路面结构。路表水只能够渗透至面层或基层（或垫层）的道路结构体
系为半透水路面结构；路表水能够直接通过道路的面层和基层（或垫层）向下渗透至路基中的道路结构体系为全透水路面结构。 3. 7
透水沥青路面perviousasphaltpavement 由较大空隙率混合料作为路面结构层、容许路表水进入路面（或路基）的一类沥青路面。
3. 8
渗透管沟 infiltrationtrench 具有渗透和转输功能的雨水管或沟。
3. 9
弃流设施 initial rainwater removal equipment 利用降雨量、雨水径流厚度控制初期径流排放量的设施。有自控弃流装置、渗透弃流装置、弃流池
等。
4总体要求
4.1工程技术指标
施工图设计应按照海绵城市建设专项规划中确定的年径流总量控制率、年径流污染控制率、排水防涝设计重现期、下沉式绿地率、透水铺装率、绿色屋顶率等指标进行设计。 4.2工程地质条件的落实
施工图设计应对项目详细勘察报告中与海绵城市建设技术相关的影响因素与项目技术方案中相关
参数进行一致性复核，依据详细勘察报告中实际地质条件和参数对海绵设施的规模进行核算，修正海绵设施平面布局。详细勘察报告包括地质灾害条件、土壤性质、地下水位、土壤渗透系数等参数。 4.3竖向设计
竖向设计要求如下：
施工图设计之初，应落实海绵城市技术方案中项目地块与周边地块以及市政道路的竖向高差
关系，避免客水对建设场地产生不利影响，防止场地整体竖向设计不当引起内涝等情况发生；
落实建设工程项目海绵技术方案对于场地内部的竖向设计要求，在建筑、道路、绿地、水系
-
等的场地竖向设计时，确保雨水径流从高至低经海绵设施后与市政排水设施顺利衔接；
2
