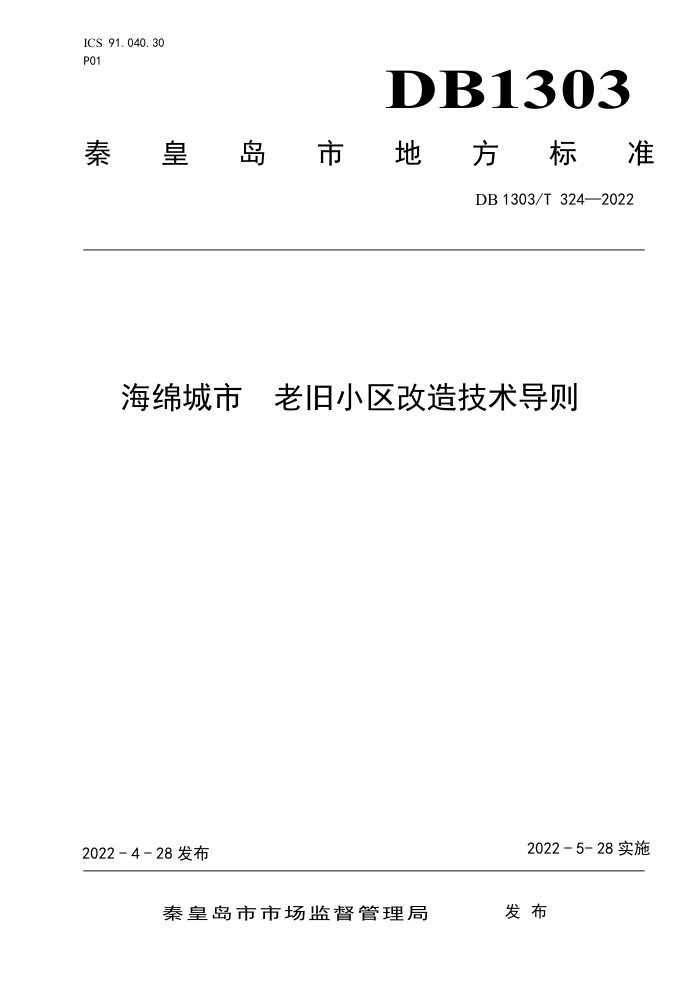

ICS 91.040.30 P01
DB1303
秦皇岛市 地 方 電标准
DB1303/T3242022
海绵城市 老旧小区改造技术导则
2022-5-28实施
2022-4-28发布
发布
秦皇岛市市场监督管理局 DB1303/T 3242022
目
次
前言 1范围 2规范性引用文件 3术语和定义 4改造原则 5关键技术 . 6海绵设施选择 7植物选择 .
II
. ............
： DB1303/T 3242022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由秦皇岛市城市管理综合行政执法局提出并归口。 本文件起草单位：秦皇岛市城市管理综合行政执法局、秦皇岛市质量管理协会。 本文件主要起草人：张磊、刘遵礼、赵小标、马良松、冯密林、张翠、郑继永、汪登峰、韩明波、
任顺利、陈永宽、张玉良。
II DB1303/T 3242022
海绵城市老旧小区改造技术导则
1范围
本文件给出了海绵城市老旧小区改造的原则、关键技术、设施选择和植物选择的内容。 本文件适用于海绵城市的老旧小区改造技术的应用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18920城市污水再生利用城市杂用水水质 GB/T18921城市污水再生利用景观环境用水水质 GB50400建筑与小区雨水利用工程技术规范术语和定义
3术语和定义
DB1303/T321-2022界定的术语和定义适用于本文件。
4改造原则
4.1问题导向
老旧小区的海绵城市改造应以问题为导向，坚持先民生后提升、先规划后建设、先功能后景观、先地下后地上的原则，重点解决老旧小区雨污混流、雨水散排等问题，通过雨污分流、雨水断接、雨水回用等低影响开发技术措施，对径流雨水进行有效过滤和调蓄，削减小区面源污染，提高小区内涝防治能力。 4.2因地制宜
充分考虑待改造老旧小区基础条件特点，合理选择海绵技术措施，做到功能效益最佳 4.3兼顾基础设施
老旧小区海绵化改造同时应兼顾小区的实际需求，在海绵城市实施过程中，与小区综合整治、景观提升、管线治理、路面改造协同推进，在满足基础设施功能的同时实现海绵化。
5关键技术
5.1雨水断接技术
1 DB1303/T3242022
5.1.1屋面雨水断接技术
通过切断雨水立管，让雨水间接排放至下沉式绿地、雨水罐等海绵设施。为防止高层落水对草地的冲刷，可通过在地面增加卵石层，或混凝土排水簸箕达到消能效果。 5.1.2路面雨水断接技术
根据道路等级及道路与周边绿地的关系进行合理选择，绿地应低于周边道路。断接时要结合树池及景观绿化带，引导雨水流入绿化带或设置于绿化带中的雨水调蓄设施。断接的重点是改造阻碍径流流向的物体，流入口宜设消能措施。
设计要点：
雨水断接应在进入雨水调蓄设施之前设消能池、碎石池、砾石层等消能措施垃圾收集点等有污染的汇水区域，不宜采用雨水断接雨水断接应保证建筑物和周边场地的安全。建筑雨水断接点离墙体600mm以上。
5.2雨水处理及回用技术
5.2.1用途及目的
雨水回用分类、方式和用途（见表1），目的如下： a）雨水经处理后用于建筑与小区绿化、水景观等用水，达到雨水就近回用，节约水资源，降低用
水成本：
b）在城市局部容易产生内涝且管道改造困难的地区，设置雨水下渗和调蓄排放设施，缓解内涝。
表1雨水回用分类、方式和用途
分类
方式
主要用途
住宅区商业区建筑群或区域整体
按区域功能不同
绿化浇洒道路水景补水冲厕洗车
集中式分散式综合式
雨水直接利用
按规模和集中程度不同
建筑单体集中与分散结合地上式地下式
按主要构筑物和地面相对关系
集中式
深井回灌渗透管植草沟
雨水间接利用
按规模和集中程度不同
渗透补充地下水
分散式
渗透井透水铺装地面
2
