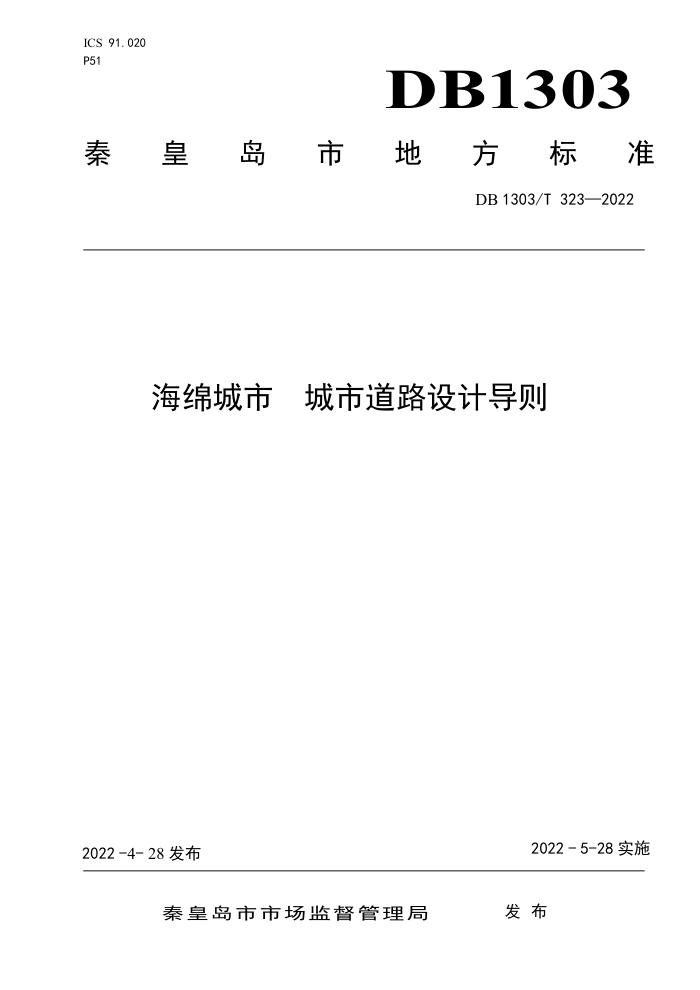

ICS 91. 020 P51
DB1303
秦皇岛市 地 方 電标准
DB1303/T323—2022
海绵城市 城市道路设计导则
2022-5-28实施
2022-4-28发布
发布
秦皇岛市市场监督管理局 DB1303/T323—2022
目
次
前言 1范围 2规范性引用文件 3术语和定义 4设计目标 ， 5设计要求 6总平面与竖向 7雨水径流控制 8雨水调蓄排放
II
........
. DB1303/T323—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由秦皇岛市城市管理综合行政执法局提出并归口。 本文件起草单位：秦皇岛市城市管理综合行政执法局、秦皇岛市质量管理协会本文件主要起草人：张磊、王伊鸣、王金才、韩明波、潘静、马良松、张翠、冯俊颖、杨维葳、张
丽伟、王立丰、赵文龙，
II DB1303/T323—2022
海绵城市城市道路设计导则
1范围
本文件给出了海绵城市城市道路设计的目标、要求、总平面与竖向、雨水径流控制和雨水调蓄的技术要求。
本文件适用于海绵城市的城市道路设计。
：规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50014室外排水设计标准 GB51174城镇雨水调蓄工程技术规范 GB51222城镇内涝防治技术规范
术语和定义
3
GB/T51345、DB1303/T321-2022界定的以及下列术语和定义适用于本文件。
3. 1
初期雨水径流控制厚度precipitationdepthoffirstflush 为满足海绵城市径流污染控制目标而需要处理的初期雨水厚度。
3. 2
雨水排空时间timeofrainwateremptying 雨水从充满有滞蓄功能的海绵城市设施到完全排放、入渗的时间。
3. 3
设计调蓄总量rainwaterregulatevolume 为满足海绵城市设计目标而需调蓄的雨水总量。
3. 4
雨水滞留控制量rainwaterdetentionvolume 为满足海绵城市年径流总量控制目标而需要入渗和滞留的雨水量。
1 DB1303/T323—2022
3. 5
清淤立管cleanoutpipe 与地下穿孔管联通，用于清除穿孔管内淤积泥沙的立管。通常用于生物滞留设施、植草沟带地下穿
孔管的海绵城市设施中。 3. 6
配水设施levelspreader 使得雨水均匀、缓慢进入海绵城市设施中的设施，如砾石槽等。
4设计目标
4.1应满足道路功能要求。 4.2宜采用适宜的措施控制初期雨水径流。 4.3年径流总量控制目标应满足DB1303/T321-2022《海绵城市专项规划设计导则》中表1的要求，其中北戴河新区、秦皇岛经济技术开发区西区（兴凯湖路以西区域）不低于75%；其余区域不低于70%。
5设计要求
5.1通用要求
5.1.1城市道路海绵城市建设设计目标应以削减地表径流与控制面源污染为主、雨水收集利用为辅。 5.1.2城市道路海绵城市系统设计应在满足道路基本功能的前提下，利用道路周边绿地空间及道路空间设置海绵设施 5.1.3城市道路海绵城市建设，应符合下列规定：
除不应降低道路范围内的雨水排放系统设计降雨重现期标准外，应满足规划确定的内涝防治
设计重现期标准；
应以区域总体规划、控制性详细规划及市政工程相关规划为主要依据，并与之协调；应根据水文地质、施工条件以及维护管理等因素综合确定，注重节能环保和经济效益；系统及单项设施设计应符合GB50014、GB51222、GB51174的规定。
-
5.1.4新建、改建和扩建城市道路工程应编制海绵城市专项设计规划。
5.2设计要点
海绵型道路系统设计要点见表1。
5.3设计资料
5.3.1海绵道路设计应收集以下资料：
一道路；降雨；
一一土壤及地下水；
2
