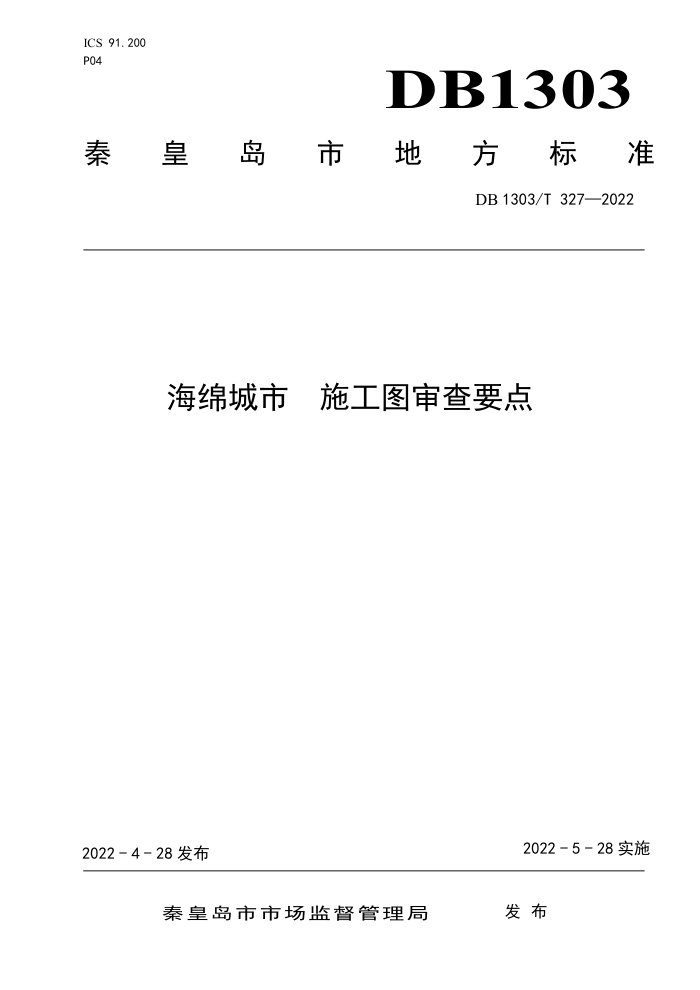

ICS 91. 200 P04
DB1303
秦皇岛市 地 方 标准
DB1303/T327—2022
海绵城市 施工图审查要点
2022-5-28实施
2022-4-28发布
发布
秦皇岛市市场监督管理局 DB1303/T327—2022
目
次
前言 1范围 2规范性引用文件 3术语和定义 4成果资料核查 5建设工程施工图审查要点 6海绵设施施工图审查要点附录A....
II
......
0
8 DB1303/T 327—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由秦皇岛市城市管理综合行政执法局提出并归口。 本文件起草单位：秦皇岛市城市管理综合行政执法局、秦皇岛市质量管理协会。 本文件主要起草人：张磊、张彤、王伊鸣、冯密林、董红彦、边华伟、郑继永、李博、张志远、刘
德强、马良松。
II DB1303/T3272022
海绵城市施工图审查要点
1范围
本文件规定了海绵城市施工图审查的成果资料核查、建设工程施工图审查要点和海绵设施施工图审查要点。
本文件适用于秦皇岛市建设工程施工图设计阶段的海绵城市建设专项设计成果的审查。
2规范性引用文件
本文件没有规范性引用文件，
3术语和定义
DB1303/T321-2022界定的术语和定义适用于本文件
4成果资料核查
4.1资料收文时应对施工图设计阶段成果的完整性进行核查。核查海绵城市建设工程施工图资料清单见附录A。 4.2项目地质详细勘察报告，应有以下可供核查内容：
a）重点核查地质详细勘察报告中地形地貌中是否含有以下特殊地质类型：可能造成塌、滑坡灾害的场所；对居住环境以及自然环境造成危害的场所；膨胀土和高含盐土等特殊土壤地质场所。存在以上场所的项目，不得进行海绵城市建设；
b）核查土壤渗透系数、地下水位、不透水层、原土利用等情况与海绵城市建设技术施工图设计说明采用数据是否一致。 4.3对于需要进行软件模拟的工程项目，应核查：
- 对于建设用地规模超过2ha的地块内项目，海绵城市建设应审查其数学模型：一对建模过程、目标表和自评表进行形式审查，判断是否合理，有必要时可运行模型文件，进
一步进行验证：
认可的模型软件如下： ·在城市地表径流模拟方面，美国EPASWMM、丹麦水力系统MIKE系列软件、英国Infoworks ICM、国内基于SWMM模型开发的DigitalWater、鸿业SWMM等： ·在城市河湖水体模拟方面，美国EPA的EFDC、QUAL2K和WASP、丹麦水力系统MIKE系列
-
软件、英国InfoworksICM、以及荷兰的Delft3D等；
·其他经过市海绵办认可的模型。
1 DB1303/T327—2022
5建设工程施工图审查要点
5.1给排水专业 5.1.1设计说明
海绵城市设计说明应包含的内容有：
设计依据：主要标准、规范、技术导则、政策文件、相关基础资料、方案阶段确定的海绵城
市建设目标等，依据应充分并具有时效性；
一项目概况：项目区位、工程范围及主要工程内容等：一地质条件情况结合项目详细地质勘察报告审查，包括地质灾害条件、土壤性质、地下水位。
海绵城市建设工程项目，不应存在可能造成塌陷点、泥石流、陡坡塌、滑坡等地质灾害易发的危险场所，不得因为海绵城市建设引起塌陷、泥石流、陡坡珊塌、滑坡等地质灾害：
一施工图阶段对海绵城市建设技术方案落实情况：建设工程海绵城市建设达标要求及目标完成
情况、采用的海绵城市建设技术措施及规模、场地雨水径流组织及超标雨水的排放途径、建设工程范围内海绵设施之间及建设工程与市政或城市海绵设施之间的衔接关系、主要设备与材料的选择及施工要求等。 5.1.2建设项目海绵设施建设目标表、专项设计方案自评表
建设项目海绵设施建设目标表、专项设计方案自评表重点审查以下内容：一建设项目海绵设施建设目标表应包括年径流总量控制率、年径流污染控制率、排水防涝设计
重现期以及规划条件通知书中要求的其他指标，目标值不得低于规划条件通知书的要求；
一建设项目海绵城市专项设计方案自评表应审查年径流总量控制率、年径流污染控制率、排水
防涝设计重现期及规划条件通知书中要求的其他指标，实际设计值应不低于海绵城市建设目标表的目标值。
排水防涝设计重现期应结合给排水专业设计说明和室外排水总平面图审查。 建设项目海绵设施建设目标表、建设项目海绵城市专项设计方案自评表的数据应与海绵城市建设
工程施工图设计计算书一致。 5.1.3建设工程施工图设计计算书
海绵城市建设工程施工图设计计算书应包括：年径流总量控制率、年径流污染控制率、具有滞储功
能海绵设施的下渗时间、调蓄体积的排空时间、路缘石开口尺寸及设置间距等。并按照以下要点进行审核：
审查海绵设施规模参数，地下车库的覆土上绿化不作为屋顶绿化；对于种植屋面上的绿色屋
顶面积应扣除放置设备、管道、太阳能板等设施的屋面面积；对于连片摆放的容器式种植屋面，其规模以容器覆盖的屋面面积为准；海绵设施的边界轮廓，应以实际可落实到建筑和园林景观图纸上的轮廓为准；
一储存功能的海绵设施，如下沉式绿地、简易式生物滞留设施等雨水下渗时间不应大于24h；一根据道路汇水面积、坡度，计算开口路缘石的开口尺寸、开口方式、设置间距、雨水口设置
间距等满足场地排水设计重现期的要求。 5.1.4汇水分区图
汇水分区图应主要审查以下内容：一审查汇水分区是否根据场地设计标高、排出口、雨水收集范围划分；
