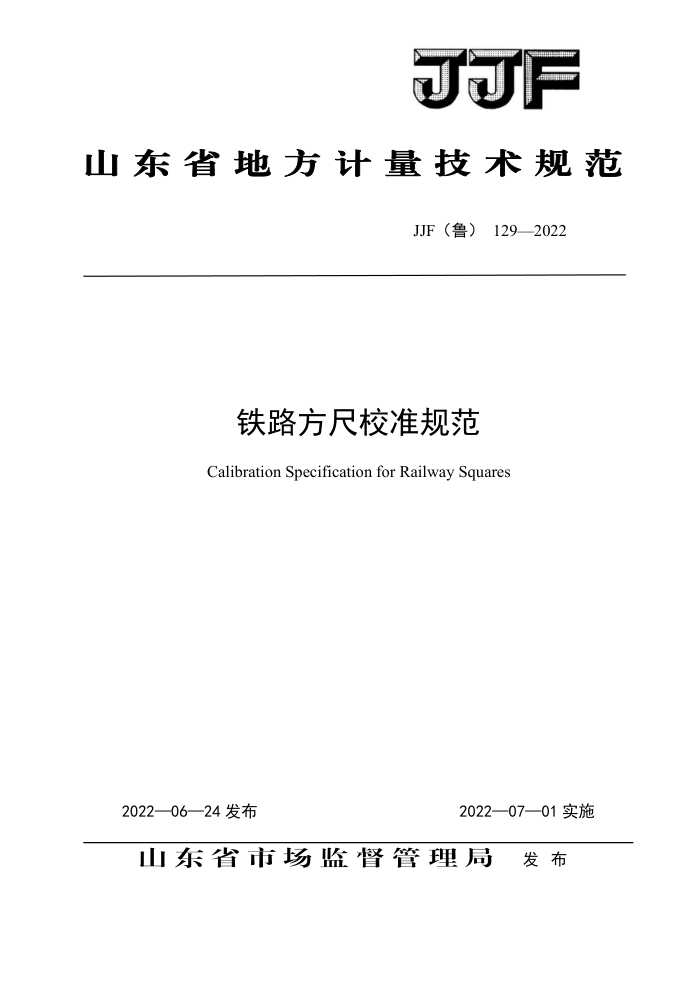

JJF
山东省地方计量技术规范
JJF（鲁）129—2022
铁路方尺校准规范 Calibration Specification for Railway Squares
2022—06—24发布
2022—07—01实施
山东省市场蓝督管理局 发布 JJF（鲁）129--2022
铁路方尺校准规范 Calibration Specification
JJF (鲁) 129
2022
for Railway Squares
归口单位：山东省几何量计量技术委员会
主要起草单位：山东省计量科学研究院参加起草单位：山东省计量检测中心
济南轨道交通集团运营有限公司
山东省社会公正计量行有限公司
本规范委托山东省几何量计量技术委员会负责解释 JJF（鲁）129--2022
本规范主要起草人：
张健（山东省计量科学研究院）胡安继（山东省计量检测中心）
王明昱（山东省计量科学研究院）
参加起草人：
贾敏强（山东省计量检测中心）赵东升（山东省计量科学研究院）秦栋（济南轨道交通集团运营有限公司）
李维军（山东省社会公正计量行有限公司） JJF（鲁）129--2022
目录
引言 1范围. 2 引用文件. 3 概述 4计量特性 4.1 测头测量面的表面粗糙度. 4.2 尺身工作面的直线度. 4.3II型方尺测头至搭轨面的有效高度， 4.4 测头测量面对搭轨面的垂直度. 4.5 测头测量面所构成的公共平面对尺身工作面的垂直度 4.6 绝缘电阻 57 校准条件. 5.1 环境条件 5.2 测量标准及其它设备.. 6 校准项目和校准方法. 6.1 各部分相互作用. 6.2 测头测量面的表面粗糙度， 6.3 尺身工作面的直线度 6.4 Ⅱ型方尺测头至搭轨面的有效高度， 6.5 测头测量面对搭轨面的垂直度. 6.6 测头测量面所构成的公共平面对尺身工作面的垂直度 6.7 绝缘电阻 7 校准结果表达.. 7.1校准证书. 7.2复校时间间隔. 附录A专用检具技术要求附录B测头测量面所构成的公共平面对尺身工作面的垂直度测量结果的不确定度评定示例.（7）
(II) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6)
(9) (10)
附录C原始记录信息及格式附录D校准证书内页信息及格式 JJF（鲁）129--2022
引言
JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》 和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制订工作的基础性系列规范。
本规范为首次发布。
II JJF（鲁）129--2022
铁路方尺校准规范
1范围
本规范适用于铁路方尺的校准。 2 引用文件
本规范引用了以下文件： JJG1108-2015铁路支距尺检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
铁路方尺是一种用于铁路道岔检测、线路现场安装调试、安全管理等工作的常用量具，其结构主要包括尺身、绝缘板和测头等，按其结构可分为I型和ⅡI型。I型结构见图1，I 型结构见图2。
图1I型铁路方尺结构示意图
1一外测头：2一侧板：3一绝缘板；4一尺身；5一内测头；6拉筋；
7一尺身工作B面：8一尺身工作A面 JJF（鲁）129--2022
H
.2
3
H-H
图2I型铁路方尺结构示意图
1一绝缘板；2一测头；3一尺身；4一尺身工作A面；5一尺身工作B面
4计量特性 4.1测头测量面的表面粗糙度
测头测量面的表面粗糙度Ra应不大于1.6um。 4.2尺身工作面的直线度
尺身工作面的直线度在全长范围内应不大于0.5mm。 4.3II型方尺测头至搭轨面的有效高度
测头圆柱底面至搭轨面的有效高度不超过（16土0.2）mm 4.4测头测量面对搭轨面的垂直度
测头测量面对搭轨面的垂直度应不大于0.05mm。
4.5测头测量面所构成的公共平面对尺身工作面的垂直度
I型：两测头测量面所构成的公共平面对尺身工作面的垂直度应不大于0.2mm。 I型：两测头工作母线所构成的公共平面对尺身工作面的垂直度应不大于0.2mm。
4.6绝缘电阻
测头与尺身之间、两测头之间的绝缘电阻应不小于1MQ（500V）。
5 校准条件 5.1环境条件
校准室内温度：（20±7）℃，平衡温度的时间不少于2h。
5.2测量标准及其它设备
2 JJF（鲁）129--2022
校准所使用的测量标准及其它设备见表1。
表1校准项目和测量标准
序号 1 2 尺身工作面的直线度 3 I型方尺测头至搭轨面的有效高度 深度游标卡尺，MPE:0.03mm
校准项目
测量标准名称及技术要求
测头测量面的表面粗糙度
表面粗糙度比较样块，MPE：+12%~-17% 平板，0级：塞尺，MPE±（5~16）um
量块，5等；塞尺，MPE±（5~16）μm; 专用检具，满足附录A技术要求塞尺，MPE:±（5~16）μm；专用检具，满足附录A技术要求兆欧表，10级
测头测量面对搭轨面的垂直度
4
测头测量面所构成的公共平面对尺身工作面的垂直度绝缘电阻
5 6
6校准项目和校准方法
校准前，应确认仪器设备无影响计量特性的外观和功能方面的缺陷，尺身上应有产品名称、规格型号、制造厂名、出厂日期和出厂编号的标牌。 6.1各部分相互作用
方尺测头及拉筋紧锁牢固，不应有松动现象。 6.2测头测量面的表面粗糙度
用表面粗糙度比较样块进行比较测量。
6.3尺身工作面的直线度
将尺身工作面A、B分别靠在平板工作面上，用塞尺检查其间隙，取两次测量的最大值作为尺身工作面的直线度。 6.4IⅡI型方尺测头至搭轨面的有效高度
用深度游标卡尺分别测量测头圆柱底面至搭轨面的有效高度。 6.5测头测量面对搭轨面的垂直度
将方尺放置在专用检具上，使尺身底面靠在检具定位面C上，尺身工作面A靠在检具定位面D上，使其中一个测头测量面紧靠在检具端测板测量面上，用塞尺检查该测头测量面与检具端测板的间隙：然后将尺寸不小于1mm的量块垫在方尺另一测头和检具端测板之间，使三者之间紧贴，用塞尺检查方尺测头测量面与量块之间的间隙。应分别给出每个测头的测量结果。 6.6测头测量面所构成的公共平面对尺身工作面的垂直度
3
