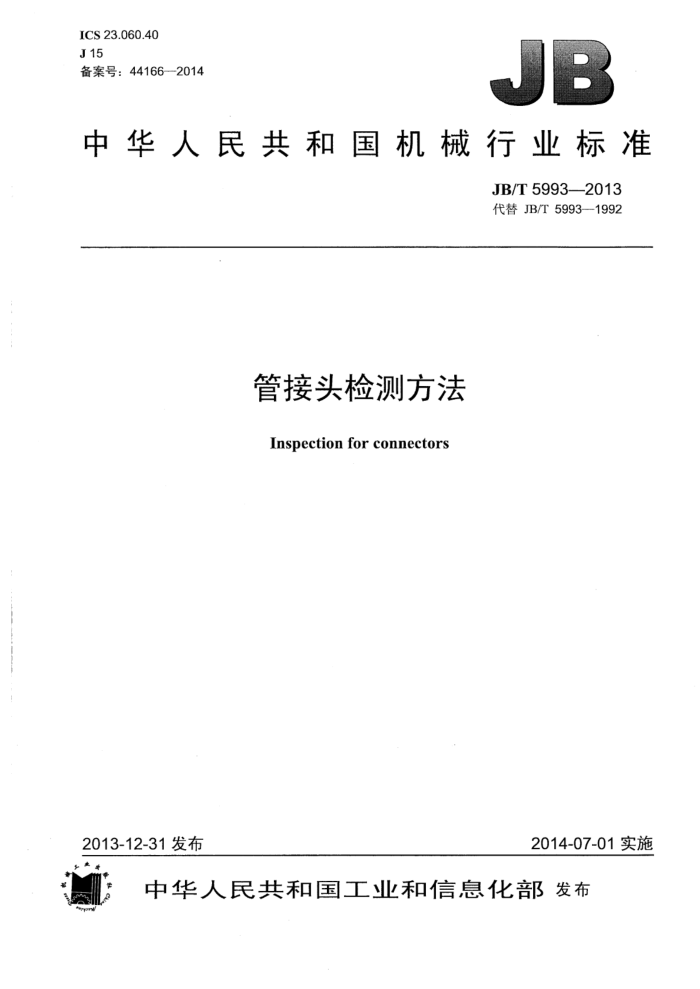

ICS 23.060.40 J15 备案号：441662014
JB
中华人民共和国机械行业标准
JB/T5993—2013 代替JB/T5993—1992
管接头检测方法
Inspectionforconnectors
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准管接头检测方法 JB/T 5993—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字 2014年10月第1版第1次印刷
+
*
书号：15111·11347 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T59932013
目 次
前言，范围
I
1
2规范性引用文件 3检测项目、检具及使用规则. 附录A（规范性附录）形状和位置误差检测方法 A.1柱端螺纹中径对密封端面的垂直度 A.2卡套端对其外螺纹中径的圆跳动..… A.3.卡套端24°内锥角度及其大径尺寸.. A.4扩口端74°、90°外锥面的大径尺寸对其外螺纹中径的圆跳动表1螺纹检测表2尺寸及几何精度检测，
4 JB/T 59932013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5993—1992《管接头检测方法》，与JB/T5993一1992相比主要技术变化如下：
修改了标准的英文名称。 删除了米制锥螺纹的综合检测；增加了55°非密封管螺纹、55°密封管螺纹和60°密封管螺纹的检测。 -增加了卡套端24°内锥面对其外螺纹中径的圆跳动和扩口端74°、90°外锥面的大径尺寸对其外螺纹中径的圆跳动的检测。
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会（SAC/TC237）归口。 本标准起草单位：海盐管件制造有限公司、伊顿液压（宁波）有限公司、中机生产力促进中心、建
湖县特佳液压管件有限公司、嘉兴迈思特管件制造有限公司、海盐县海管管件制造有限公司、海盐高博管件有限公司。
本标准主要起草人：耿志学、李维荣、周舜华、冯峰、刘向东、陶忠明、左学俊、周剑飞、阮浩丰。 本标准所代替标准的历次版本发布情况为：
JB/T5993—1992。
II JB/T5993--2013
管接头检测方法
1范围
本标准规定了管接头的检测项目、检具及使用规则。 本标准适用于卡套式管接头、扩口式管接头和平面密封管接头的尺寸和几何精度的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216—2004 外径千分尺 GB/T1219-2008 指示表 GB/T1957-2006 光滑极限量规技术条件 GB/T3934—2003 普通螺纹量规技术条件 GB/T 6315-2008 游标、带表和数显万能角度尺 GB/T81772004 两点内径千分尺 GB/T10922—2006 55°非密封管螺纹量规 GB/T12716—2011 60°密封管螺纹 GB/T21389—2008 游标、带表和数显卡尺 GB/T22091.1 55°密封管螺纹量规第1部分：用于检验圆柱内螺纹与圆锥外螺纹 JB/T10031 用螺纹密封的管螺纹量规
3 检测项目、检具及使用规则
3.1螺纹部分的检测按表1的规定。
表1螺纹检测
检 具
序号
螺纹型式
检测项目内螺纹的作用中 GB/T3934—2003规定的通径和大径
使用规则
按GB/T3934—2003中表1
端螺纹塞规 GB/T3934—2003规定的止端螺纹塞规 GB/T3934—2003附录A规 方法1：
按GB/T3934—2003中表1
内螺纹单一中径
普通螺纹
按GB/T3934—2003中表A.1 方法2：用于分尺在相距90°的两直径上测量，均不得超差按GB/T3934—2003中表1
定的光滑塞规 GB/T8177--2004规定的内径千分尺
1
内螺纹的小径
外螺纹的作用中 GB/T3934-20034规定的通
端螺纹环规
径和小径
1 JB/T5993—2013
表1 1螺纹检测（续）
检具 GB/T3934—2003规定的止端螺纹环规 GB/T3934—2003附录A规 方法1：
序号
检测项目外螺纹单一中径
使用规则
螺纹型式
按GB/T3934—2003中表1
普通螺纹
按GB/T3934—2003中表A.1 方法2：用千分尺在相距90°的两直径上测量，均不得超差按GB/T10922—2006中表2
定的光滑环规
外螺纹的大径
GB/T1216—2004规定的外规千分尺
外螺纹作用中径 GB/T10922—2006规定的通及小径
端螺纹环规 GB/T10922—2006规定的止端螺纹环规 GB/T10922—2006规定的光滑极限量规 GB/T22091.1或JB/T10031 按GB/T22091.1或JB/T10031 规定的量规
按GB/T10922—2006中表2
2 55°非密封管螺纹 外螺纹单一中径
按GB/T10922—2006中附录A
外螺纹大径
55°密封管螺纹 圆锥外螺纹
3
的相关规定按GB/T12716的相关规定
GB/T12716—2011规定的量规
圆锥外螺纹
4
60°密封管螺纹
3.2 其他尺寸及几何精度的检测按表2的规定。
表2尺寸及几何精度检测
检测项目
使用规则
序号
推荐检具 GB/T21389—2008规定 方法1：
螺母及接头扳拧部分 的卡尺对边宽度
用0.02mm游标卡尺跨对面测量
1
GB/T1957—2006规定的 方法2：卡规
用专用通、止卡规测量见附录A 方法1：用0.02mm游标卡尺测量同一直径上的两端处壁厚，计算两厚度之差方法2：见附录A
柱端螺纹中径对密封端面的垂直度
见附录A.1
2
GB/T213892008规定
卡套端对其外螺纹中 的卡尺径的圆跳动
3
见附录A.2
卡套端24°内锥面对 GB/T1219—2008规定的 用自定心卡盘的三爪夹住螺纹套，转动主轴，其外螺纹中径的圆跳动 指示表
4
用指示表测量卡套端24°内锥面的圆跳动见附录A
卡套端24°内锥角度及其大径尺寸扩口端74°、90°外锥 GB/T6315--2008规定的
见附录A.3
5
用万能角度尺测量
6 角度
万能角度尺
扩口端74°、90°外锥面的大径尺寸对其外螺 见附录A.4 纹中径的圆跳动弯通、三通和四通的端 GB/T6315-—2008规定的 用螺纹检验棒旋入螺纹端，用万能角度尺测量
见附录A
1
8
万能角度尺
检验棒形成的夹角
口轴线的角度
2 JB/T 5993—2013
附录A （规范性附录）
形状和位置误差检测方法
A.1柱端螺纹中径对密封端面的垂直度
用手将螺纹通端环规旋在接头体旋入端螺纹上，测量接头体支承面到环规端面间隙t的最大差值如图A.1所示。
图 A.1
A.2卡套端对其外螺纹中径的圆跳动
将专用螺母旋到接头体上，然后将专用检验棒通过螺母的孔插入接头体d孔内，应能顺利插入，如图A.2所示。
图A.2
A.3卡套端24°内锥角度及其大径尺寸
用24°圆锥塞规插入卡套端24°内锥，外锥塞规的上基面不应低于卡套式内锥端面，下基面不应高于内锥端面”。塞规外锥面和卡套端24°内锥面的贴合度不应小于80%。
3 8100
JB/T5993—2013
上基面
0.235
下基面
锥度塞规
0.235
88888
388888
卡套端
A.4扩口端74°、90°外锥面的大径尺寸对其外螺纹中径的圆跳动
用螺纹套旋入扩口端，扩口端大径尺寸应顺利通过。
扩口端
螺纹套
