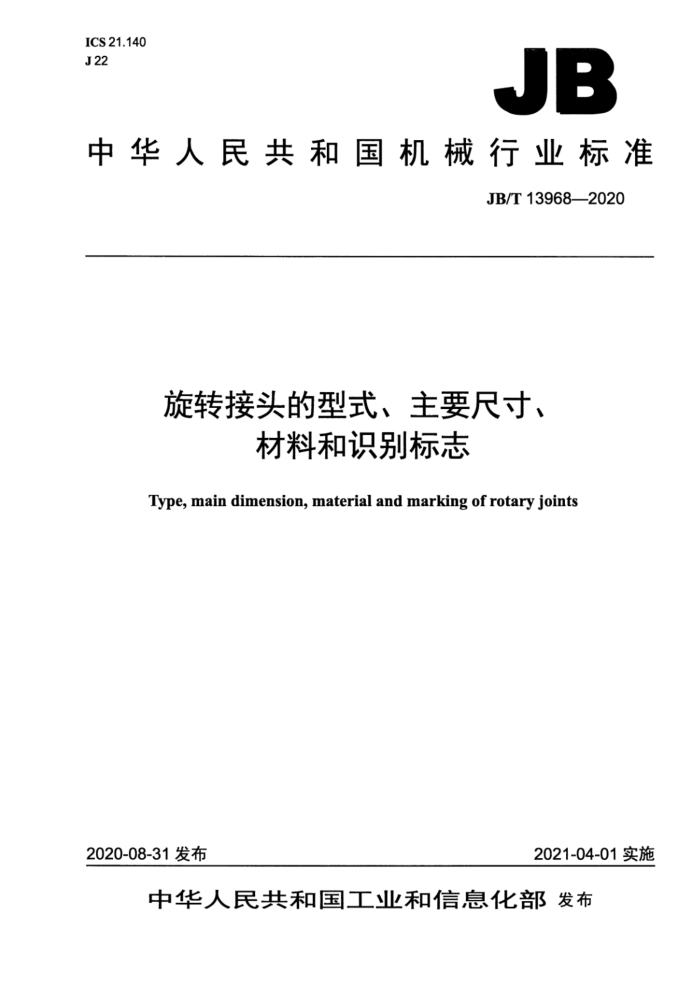

ICS 21.140 J22
JB
中华人民共和国机械行业标准
JB/T13968—2020
旋转接头的型式、主要尺寸、
材料和识别标志
Type,maindimension,material andmarkingofrotaryjoint
2021-04-01实施
2020-08-31发布
中华人民共和国工业和信息化部发布 JB/T13968—2020
目 次
前言. 1范围 2规范性引用文件、 3型式和主要尺寸.. 3.1型式. 3.2主要尺寸 4识别标志. 4.1单、双通路旋转接头识别标志， 4.2多通路旋转接头识别标志 5材料代号... 5.1主要零部件材料代号表示方法， 5.2主要零部件材料代号..
II
11 11 12 13 13 13
图1单通路平面密封旋转接头典型结构型式图2双通路平面密封旋转接头典型结构型式，图3单通路弹簧波纹管组合弹性元件平面密封旋转接头典型结构型式. 图4双通路弹簧波纹管组合弹性元件平面密封旋转接头典型结构型式图5单通路球面密封旋转接头典型结构型式，图6双通路球面密封旋转接头典型结构型式. 图7 单通路双球面密封旋转接头典型结构型式.. 图8 双通路双球面密封旋转接头典型结构型式，图9 单通路球面密封弹簧外装式旋转接头典型结构型式图10 双通路球面密封弹簧外装式旋转接头典型结构型式图11 单通路柱面弹性体密封旋转接头典型结构型式，图12 双通路柱面弹性体密封旋转接头典型结构型式，图13 多通路柱面弹性体密封旋转接头典型结构型式
5
-
表1 单通路平面密封旋转接头尺寸表2双通路平面密封旋转接头尺寸.. 表3单通路球面密封旋转接头尺寸表4双通路球面密封旋转接头尺寸. 表5单、双通路旋转接头代码含义表6多通路旋转接头代码含义表7主要零部件材料代号
g
9 10 11 13 14 JB/T13968—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：福建省闽旋科技股份有限公司、江苏腾旋科技股份有限公司、滕州市天旋旋转接
头制造有限公司、合肥通用机械研究院有限公司。
本标准主要起草人：朱斌、李继锁、邵明秋、吴兆山、严巧珠、郑华婷、李香、沈宗沼、杨博峰、 李凤成、蔡粤华。
本标准为首次发布。
I JB/T13968—2020
旋转接头的型式、主要尺寸、
材料和识别标志
1范围
本标准规定了旋转接头的型式、主要尺寸、识别标志和材料代号。 本标准适用于公称尺寸为15mm～150mm的平面密封、球面密封和柱面弹性体密封旋转接头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹
3 型式和主要尺寸
3.1型式 3.1.1平面密封旋转接头
平面密封旋转接头分为：单通路平面密封旋转接头、双通路平面密封旋转接头、单通路弹簧波纹管组合弹性元件平面密封旋转接头、双通路弹簧波纹管组合弹性元件平面密封旋转接头。典型结构型式如图1~图4所示。
注：图1～图13中I为介质进口，O为介质出口，K为与设备的螺纹连接口，S为内管接口。KF为与设备的法兰连
接口，d为外管内径，A为外管轴头外径，B为外管端部长度，C为卡口处内径。
KF
盅
K
b)法兰连接
a)螺纹连接
图1 单通路平面密封旋转接头典型结构型式
1 JB/T13968—2020
b)法兰连接
a)螺纹连接图2双通路平面密封旋转接头典型结构型式
KF
十
a)螺纹连接
b)法兰连接
图3 单通路弹簧波纹管组合弹性元件平面密封旋转接头典型结构型式
U
a)螺纹连接
b）法兰连接
图4双通路弹簧波纹管组合弹性元件平面密封旋转接头典型结构型式
3.1.2球面密封旋转接头
球面密封旋转接头分为：单通路球面密封旋转接头、双通路球面密封旋转接头、单通路双球面密封旋转接头、双通路双球面密封旋转接头、单通路球面密封弹簧外装式旋转接头、双通路球面密封弹簧外装式旋转接头。典型结构型式如图5～图10所示。
2 JB/T13968—2020
KF
a)螺纹连接图5单通路球面密封旋转接头典型结构型式
b)法兰连接
a)螺纹连接图6 双通路球面密封旋转接头典型结构型式
b)法兰连接
a)螺纹连接图7 单通路双球面密封旋转接头典型结构型式
b)法兰连接 JB/T13968—2020
b)法兰连接
a)螺纹连接
图8双通路双球面密封旋转接头典型结构型式
a)螺纹连接
b)法兰连接
图9单通路球面密封弹簧外装式旋转接头典型结构型式
a)螺纹连接
b)法兰连接
图10 双通路球面密封弹簧外装式旋转接头典型结构型式 JB/T13968—2020
3.1.3柱面弹性体密封旋转接头
柱面弹性体密封旋转接头分为：单通路柱面弹性体密封旋转接头、双通路柱面弹性体密封旋转接头、多通路柱面弹性体密封旋转接头。典型结构型式如图11～图13所示。
a)螺纹连接
b)法兰连接
图11 单通路柱面弹性体密封旋转接头典型结构型式
b)法兰连接
a)螺纹连接
图12双通路柱面弹性体密封旋转接头典型结构型式
