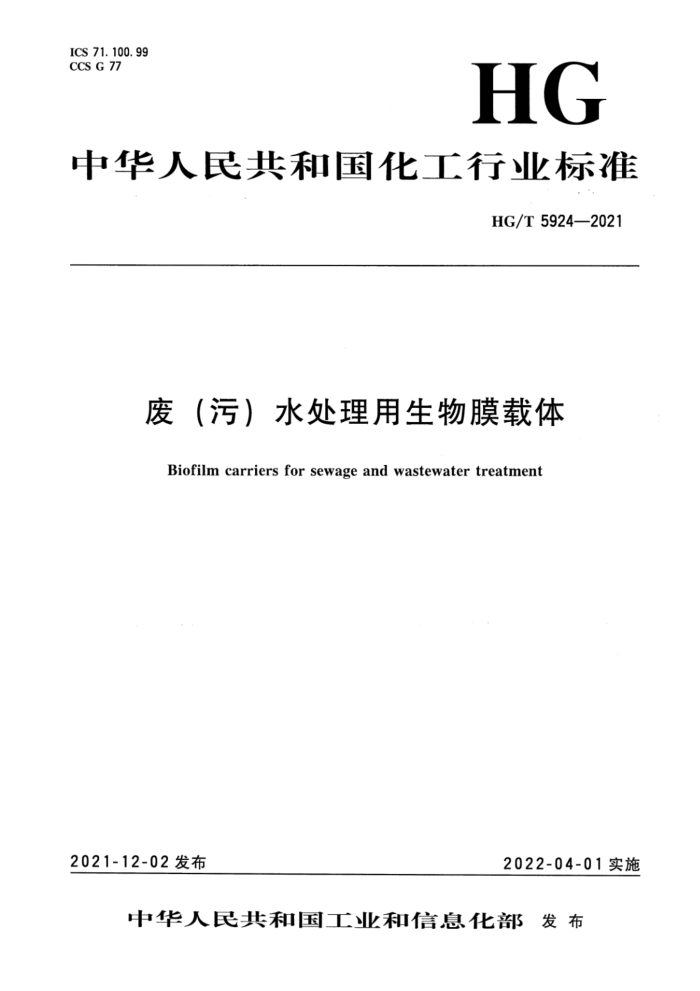

ICS 71. 100. 99 CCS G 77
HG
中华人民共和国化工行业标准
HG/T5924—2021
废（污）水处理用生物膜载体
Biofilm carriers for sewageandwastewater treatment
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 HG/T5924—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国化学标准化技术委员会水处理剂分技术委员会（SAC/TC63/SC5）归口。 本文件起草单位：南京大学、南京大学宜兴环保研究院、江苏中宜金大环保产业技术研究院有限
公司、南京江岛环境科技研究院有限公司、江苏裕隆环保有限公司、大连宇都环境工程技术有限公司、桐乡市小老板特种塑料制品有限公司、珠海九通水务股份有限公司、珠海市淘淘科技有限公司、 光大水务科技发展（南京）有限公司、深圳市深水水务咨询有限公司、重庆大学、浙江绿野净水剂科技股份有限公司、中海油天津化工研究设计院有限公司。
本文件主要起草人：任洪强、张徐祥、耿金菊、黄辉、黄东辉、权伍哲、陆泉清、张良纯、王磊、王冠平、张伟、朱燕、王庆、郑怀礼、俞明华、李琳。
I HG/T5924—2021
废（污）水处理用生物膜载体
1范围
本文件规定了废（污）水处理用圆柱状悬浮生物膜载体的型号、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于废（污）水生物膜法处理中使用的圆柱状悬浮载体。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注目期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1033.1一2008·塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴
定法
GB/T6388 运输包装收发货标志 GB/T11115聚乙烯（PE）树脂 GB/T12670 聚丙烯（PP）树脂 CJ/T461一2014水处理用高密度聚乙烯悬浮载体填料
3术语和定义
下列术语和定义适用于本文件。
3. 1
圆柱状悬浮生物膜载体cylindricalsuspensionbiofilmcarrier 废（污）水处理过程中，能为微生物提供附着生长空间，以树脂为主要原料，密度接近1g/cm3
的空心圆柱体。以下简称“载体”。 3. 2
堆积容重bulkdensity 自然堆积于单位体积正方体容器中的载体质量。
3. 3
总比表面积 total specific surfacearea 自然堆积于单位体积正方体容器中的载体总表面积。 ［来源：ISO9277：2010，3.11，有修改］
3. 4
有效比表面积 effectivespecificsurfacearea 自然堆积于单位体积正方体容器中的载体空心圆柱内圈表面积、内部支撑条及鳍表面积以及空心
圆柱外圈受保护褶皱处面积之和。
1 HG/T 5924-2021
3. 5
载体密度truedensityofcarrier 单位实体体积（不含任何空隙的体积）的载体质量。 ［来源：CJ/T461—2014，3.2，有修改］
3. 6
压缩回弹率compressionresilienceratio 压力试验中，在无破损的前提下，对载体加压至终载再卸载后产生的形变量，与终载下的形变量
之比。 3. 7
抗压强度compressivestrength 压力试验中，在无破损的前提下，载体抵抗变形的能力。
3. 8
磨损率wearingrate 载体在磨损试验中损失的质量百分数。
3. 9
酸失量 quantityloss after acid exposure 载体经酸溶液处理后损失的质量百分数。
3. 10
碱失量quantitylossafteralkaliexposure 载体经碱溶液处理后损失的质量百分数。
3. 11
紫外损失quantitylossafterUVexposure 载体在光照试验中损失的质量百分数。
3. 12
通道数channelnumber 载体内部闭合多边形的个数。
4型号
4.1型号组成
型号由下列单元组成：
XZ
公称高度，mm 公称直径，mm 通道数圆柱状悬浮生物膜载体
4.2型号标记示例
通道数为19、公称直径25mm、公称高度10mm的圆柱状悬浮生物膜载体，型号为：
2 HG/T 5924—2021
当遇有下列情况之一时，应进行型式检验： a) 新产品或新规格产品定型或老产品转厂生产； b）产品的结构、工艺及主要材料有较大改变，可能影响产品性能： c） 连续停产2年以上恢复生产； d)j 产品正常生产，每年至少进行一次型式检验； e)| 国家市场监督管理机构提出型式检验要求。
8.3.3出厂检验宜经生产厂家质量检验部门检验，型式检验宜送第三方检测机构检验。 8.4组批和抽样 8.4.1以同一原料、配方和工艺连续生产的同一规格的载体作为一批，每批载体量不低于500m3。 生产期内载体生产量低于500m3时，则以7天生产量为一批。 8.4.2每批产品按下列要求抽取不同量的样本测定各性能指标：
a): 测定载体的堆积容重，每批载体抽样3次，每次抽样1m3载体送生产厂家质量检验部门或
第三方检测机构检验。 b）将用于测定堆积容重的样品混合，再从中抽取不同数量的样本测定其他性能指标：
1）随机抽取总数不少于30个载体送检，测定外观、规格尺寸、总比表面积、有效比表面
积、密度； 2） 随机抽取6组、每组不少于30个载体送检，分别测定压缩回弹率、抗压强度、磨损率、
酸失量、碱失量、紫外损失； 3）随机称取5kg载体送检，测定载体生物性能。
8.5判定规则 8.5.1对于6.3规定的堆积容重、载体密度、压缩回弹率、抗压强度、磨损率和6.4规定的生物性能检验，全部项目均应合格。任一项指标不合格，则判定为不合格品。
8.5.2对于6.3规定的酸失量、碱失量、紫外损失检验，每批抽样载体检验合格，判定为合格品。 若有不合格，各项允许3次复检抽样，经复检抽样后合格，则判定为合格品。
8.5.3对于6.1和6.2规定的外观和规格尺寸检验，每批抽样载体检验合格率高于95%，判定为合格品。若合格率低于80%，判定为不合格品；若合格率高于80%低于95%，进行重新抽样复检，若复检结果的合格率高于95%，则判定为合格品。 8.5.4表2中规定的出厂检验项目和型式检验项目结果均合格，则判定该批产品合格。
9标志、包装、运输和贮存
9.1标志 9.1.1每批次产品应有清单及产品合格证书。产品合格证书应标明：产品名称和型号、生产日期、 出厂日期、制造商名称、产品执行标准编号等。 9.1.2产品的外包装应标明：产品名称和型号、制造商名称、产品编号（包括生产日期、机台编号等)。 9.1.3运输包装收发货标志应符合GB/T6388的规定，包装储运图示标志应符合GB/T191的 6 ICS 71. 100. 99 CCS G 77
