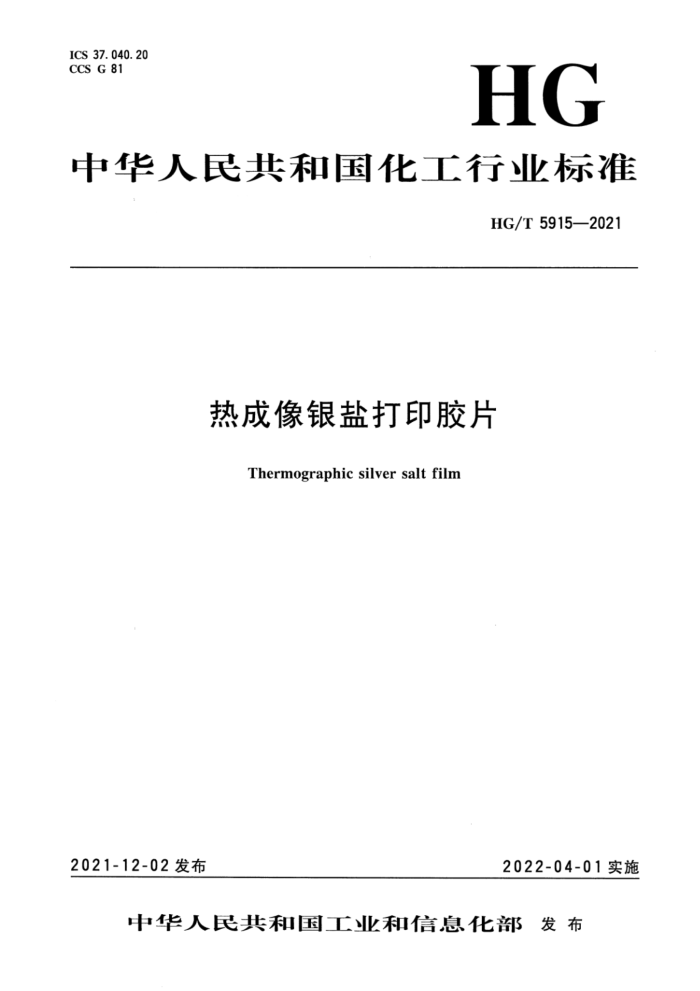

ICS 37.040.20 CCS G 81
HG
中华人民共和国化工行业标准
HG/T5915—2021
热成像银盐打印胶片
Thermographic silver salt film
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 HG/T5915—2021
前言
本文件按照GB/T1.1--2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本文件由中国石油和化学工业联合会提出。 本文件由全国感光材料标准化技术委员会（SAC/TC102）归口。 本文件起草单位：中国乐凯集团有限公司、乐凯医疗科技有限公司、中国科学院理化技术研
究所。
本文件主要起草人：江晓利、李万迎、桑大力、高超、常聪慧、程媛、高甲、李宗、赵亮、周树云。
I HG/T5915—2021
热成像银盐打印胶片
1.范围
本文件规定了热成像银盐打印胶片的要求、试验方法、检测规则以及标识、包装、贮存和运输。 本文件适用于热成像银盐打印胶片。
2 规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3. 1
最小密度（Dmin） minimumdensity 密度灰阶两侧无灰阶但已经加工过的区域的密度。
3. 2
灰雾（D。）fog 最小密度Dmi减去涂有背层的片基密度的差值。
3. 3
最大密度（Dmax） maximumdensity 在灰阶上密度最大值。
3. 4
色度a（1.0） chromaticity a (1.0) 黑白密度D=1.0士0.05处样片的红绿色空间坐标。
3. 5
色度b(1.0) chromaticity b (1.0) 黑白密度D=1.0±0.05处样片的黄蓝色空间坐标。
4要求 4.1表观质量
胶片的表观应满足表1的要求。
1 HG/T5915—2021
表1表观要求
序号 1 膜折皱 2 气泡 3 针孔 4 流平差
缺陷种类
表观要求无无无无
4. 2 性能要求
胶片的性能指标应满足表2的要求
表2 性能要求
指标 ≤0. 05 ≥3. 0 -2~0 -6~-4
序号 1 灰雾D。 2 最大密度Dmx 3 色度a(1.0) 4 色度b(1.0)
性 能
4.3 裁切尺寸
胶片的裁切尺寸见表3。
表3 裁切尺寸
规格（公称尺寸）
裁切公差/mm
裁切尺寸/mm 200.8X250.5 251.9X302.5 256.6X364.0 278.4X353.2 353.0X429.0
in 8×10 10×12
cm 20 × 25 25×30 26×36 28×36 35×43
± 0. 5
-
11×14 14×17
4. 4 胶片形状 4. 4. 1 胶片形状为矩形。 4. 4.2 胶片的四角需打成圆角，见图1。
2 HG/T5915—2021
0.5最大
单位为毫米
Y
圆角允许范围
鲁 3
10
15
图1胶片打角形状
4.4.3在距直角边顶点10mm处圆角的圆弧与直角边的间距不应大于0.5mm。 4.4.4圆角的圆弧应在图1所示阴影范围内。胶片角平分线距圆角弧交点到直角顶点的距离不应小于2mm，不应大于5.5mm。 4.4.5圆角的圆弧与两直角边的切点到直角顶点的距离不应小于2.8mm，不应大于15mm。 4.4.6圆角切边应圆滑，不应有毛刺和棱角。 4.4.7胶片应有豁口，用来识别胶片成像面。豁口为半圆形，深度为2.0mm士0.5mm。豁口位置为：手持一张胶片，成像面朝向观察者，胶片的长边处在垂直位置时，豁口应位于短边的右上角。
5试验方法 5.1试验条件和取样 5.1.1试验条件
试样在温度60℃～65℃环境下，调节14h16h后，进行试验。 5. 1.2 2取样规则
被测试样应无折皱，也不应有其他缺陷。 5.2表观质量
取被测试样全幅宽长约10m作为样品，在室内自然光下目视样品无折皱、无气泡、无针孔、无流平差等缺陷。
3 HG/T5915—2021
5.3灰雾D。、最大密度Dmax
5.3.1制样
取0.5m宽片，裁切成3张14in×17in样片。在温度20℃～30℃、相对湿度40%～60%的环境条件下平衡30min后，使用中间一张用打印机打印，形成密度灰阶。将密度灰阶在密度计上读取，得到灰阶密度。 5.3.2测量条件
设备：彩色密度计。 设定条件：样片14in×17in大小。
5.3.3数据处理 5.3.3.1灰雾D。
D。=Dmin-D片基
式中： D min 已加工无灰阶区域的密度； D片基" 一含背层片基的密度。
5.3.3.2最大密度Dmax
Dmax为灰阶密度最大值。 5.4色度a(1.0)、色度b(1.0) 5.4.1制样
取0.5m宽片，裁切成3张14in×17in样片。在温度20℃～30℃、相对湿度40%～60%的环境条件下平衡30min后，使用中间一张用打印机打印，形成密度灰阶。选取其中D=1.0士0.05处样片，裁切成15mm×60mm样片备用。 5.4.2测量
将备用样片放入相应的测量部位，使用色度计对D=1.0士0.05处色度a（1.0）、色度b（1.0）进行读取。 5.5裁切尺寸
在温度15℃～25℃、相对湿度30%～65%的环境条件下，用精度不低于0.1mm的测长度量具测定。 5.6胶片形状
将多张胶片对齐，目视检验。 豁口检验：手持一张散页胶片，当成像面朝向观察者，胶片的长边处在垂直位置时，豁口应位于
短边的右上角。
4 HG/T5915——2021
6 检验规则
6. 1 出厂检验
应由质量检验部门按照表4规定的检验频次进行检验，合格后方可出厂。
表4检验频次检验批量每宽片轴为一批
检验频次每批测一次每批测一次每批测一次每批测一次每批测一次每批测一次
检验项目
表观质量灰雾D。 最大密度D 色度a(1.0) 色度b(1.0) 裁切尺寸、胶片形状
每宽片涂布周期为一批每宽片涂布周期为一批每宽片涂布周期为一批每宽片涂布周期为一批
每宽片轴为一批
6.2判定
产品的各项指标检验结果符合本文件的要求则判为合格。 当检验结果中有指标不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检
结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。 6. 3 验收
需方有权按本文件规定进行产品验收。
7标识、包装、贮存和运输
7.1标识
产品的外包装上应注明下列内容：产品名称、型号、规格、数量、净重量、出厂批号、生产日期、生产厂家、“小心轻放”“防潮”等内容和标识。 7. 2 包装
裁切后的成品先放人内包装袋，再装入中包装纸盒，最后装入瓦楞纸箱。 7.3贮存
产品应保持原封装，横放保存，堆积高度不超过2m。 产品应保存在温度10℃～34℃、相对湿度40%～60%的环境中。 产品自生产日期起，保质期为24个月。超过保质期，按本文件规定的项目重新进行检验，如果
符合性能要求，仍可使用。 7.4运输
产品运输过程中不应受日晒、雨淋和剧烈震动。
5 L/3
中华人民共和国化工行业标准热成像银盐打印胶片 HG/T5915—2021 出版发行：化学工业出版社
(北京市东城区青年湖南街13号邮政编码100011) 北京科印技术咨询服务有限公司数码印刷分部 880mmX1230mm 1/16印张%字数15.1千字
2022年1月北京第1版第1次印刷
书号：155025·3099
购书咨询：010-64518888 售后服务：010-64518899
网址：http://www.cip.com.cn
凡购买本书，如有缺损质量间题，本社销售中心负责调换。
定价：14.00元
