ICS 13.060.30;19.020 CCS G 76
HG

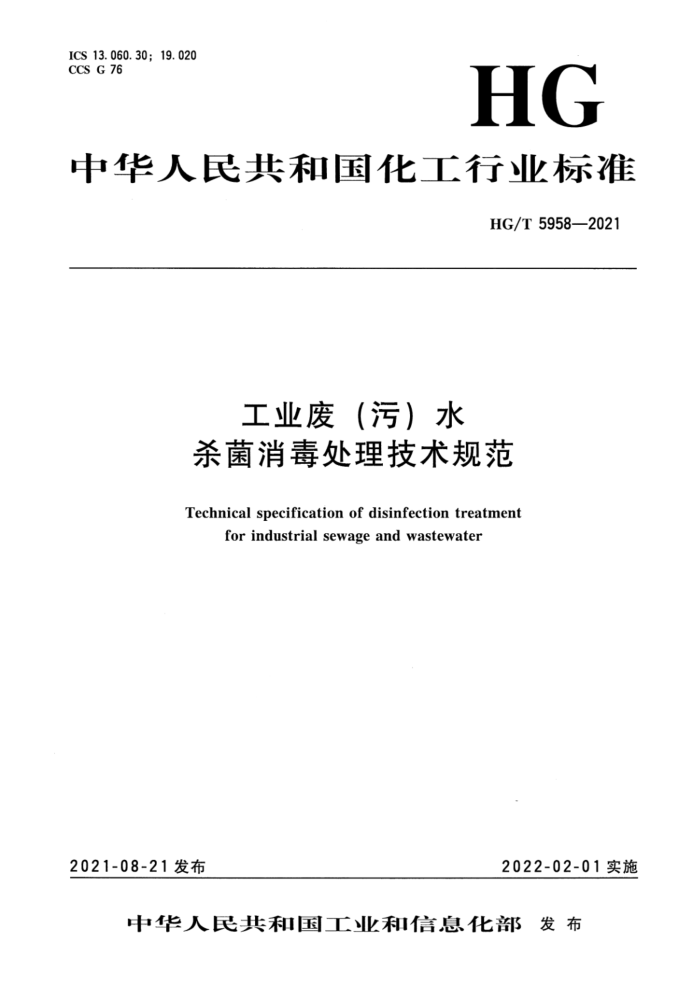

中华人民共和国化工行业标准
HG/T 5958—2021
工业废（污）水杀菌消毒处理技术规范
Technical specificationofdisinfection treatment
for industrial sewage and wastewater
2022-02-01实施
2021-08-21发布
中华人民共和国工业和信息化部发布 HG/T5958—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国石油和化学工业联合会提出。 本文件由全国化学标准化技术委员会水处理剂分技术委员会（SAC/TC63/SC5）归口。 本文件起草单位：成都润兴消毒药业有限公司、宜兴市产品质量和食品安全检验检测中心、濮阳
可利威化工有限公司、龙口科达化工有限公司、中国石油化工股份有限公司北京化工研究院、深圳翰脉环保科技有限公司、江苏省特种设备安全监督检验研究院常州分院、上海未来企业股份有限公司、 东北大学、浙江水知音检测有限公司、广州特种承压设备检测研究院、中海油天津化工研究设计院有限公司。
本文件主要起草人：余京儒、王子、王新可、孙宜锋、郦和生、杨潇、沈俊、刘建凤、吴明松俞佳情、杜玉辉、李琳。
I HG/T5958—2021
工业废（污）水杀菌消毒处理技术规范
1范围
本文件规定了工业废（污）水杀菌消毒处理的总体要求、工艺分类、工艺设计、效果评价、运行管理、劳动安全与职业卫生。
本文件适用于工业废（污）水系统的杀菌消毒处理，其他废（污）水杀菌消毒处理也可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素 GB/T5750.11生活饮用水标准检验方法消毒剂指标 GB/T5750.12生活饮用水标准检验方法 微生物指标 GB8978污水综合排放标准 GB18466一2005医疗机构水污染物排放标准 GB/T19106次氯酸钠 GB/T23854 溴氯海因
GB26366 二氧化氯消毒剂卫生标准 GB28232 臭氧消毒器卫生要求 GB 28233 次氯酸钠发生器卫生要求 GB28235 紫外线消毒器卫生要求 GB/T28742 ：污水处理设备安全技术规范 GB 28931 二氧化氯消毒剂发生器安全与卫生标准 GB 50014 室外排水设计规范 HG/T3263 三氯异氰尿酸 HG/T 3779 二氯异氰尿酸钠 HG/T5562 水处理剂过硫酸氢钾复合粉 HJ/T258 环境保护产品技术要求 电解法次氯酸钠发生器 HJ/T264 环境保护产品技术要求 臭氧发生器 HJ/T 272 环境保护产品技术要求 化学法二氧化氯消毒剂发生器 HJ 347.1 水质粪大肠菌群的测定 滤膜法 HJ 347.2 水质 粪大肠菌群的测定 多管发酵法 HJ585 水质 游离氯和总氯的测定 N,N-二乙基-1,4-苯二胺滴定法 HJ 586 水质 游离氯和总氯的测定 N,N-二乙基-1,4-苯二胺分光光度法 HJ 1001 水质 总大肠菌群、粪大肠菌群和大肠埃希氏菌的测定酶底物法 HJ/T2522 环境保护产品技术要求紫外线消毒装置
1 HG/T5958—2021
3术语和定义
下列术语和定义适用于本文件。
3. 1
杀菌sterilization 杀灭或清除传播媒介上微生物的处理。
3. 2
消毒 disinfection 杀灭或清除传播媒介上病原微生物，使其达到无害化的处理。
3. 3
消毒剂disinfectant 用于杀灭传播媒介上的病原微生物使其达到消毒或灭菌要求的制剂。
3. 4
杀菌剂 bactericide 用于杀灭传播媒介上微生物的制剂
3. 5
含氯消毒剂disinfectantswithchlorine 溶于水中能产生次氯酸的消毒剂。
3. 6
余氯residualchlorine 投氯后，水中余留的仍具有氧化能力的氯，以抑制细菌的再度繁殖，是游离性氯和结合性氯的
总称。 3.7
游离氯freechlorineresidual 氯系消毒剂，与水接触一定时间后除了与水中细菌、微生物、有机物等作用后消耗掉一部分外，
还余留在水中的次氯酸（HCIO）、次氯酸根离子（CIO-）或溶解的单质氯（Cl2）。 3. 8
低压灯lowpressurelamp 水银蒸气灯在0.13Pa～1.33Pa的内压下工作，输入电功率约为每厘米弧长0.5W，杀菌紫外能
输出功率约为每厘米弧长0.2W，杀菌紫外能在253.7nm波长单频谱输出。 3. 9
低压高强灯lowpressurehighoutputlamp 水银蒸气灯在0.13Pa～1.33Pa的内压下工作，输人电功率约为每厘米弧长1.5W，杀菌紫外能
输出功率约为每厘米弧长0.6W，杀菌紫外能在253.7nm波长单频谱输出。 3. 10
中压灯mediumpressurelamp 水银蒸气灯在0.013MPa～1.33MPa的内压下工作，输入电功率约为每厘米弧长50W～150W，
杀菌紫外能输出功率约为每厘米弧长7.5W～23W，杀菌紫外能在200nm～280nm杀菌波段多频谱输出。 2 HG/T5958—2021
4总体要求
4.1应对工业废（污）水进行杀菌消毒处理，达到相应的排放标准方可排放，防止病原菌排放对环境的污染及对人体的损害。 4.2宜对回用于循环水的工业废（污）水进行杀菌消毒处理，达到循环水回用标准。 4.3消毒系统应符合GB50014的相关规定设计。 4.4含有加药间的杀菌消毒系统附近应设置安全洗眼淋浴器等防护设施，安全洗眼淋浴器的服务半径不大于15m。加药间内的地面及地沟均应做防腐处理，防腐等级应根据所使用药剂的腐蚀性强弱确定。加药间应配备水处理剂化学品安全说明书。
5工艺分类
常用的杀菌消毒技术工艺分成下列三类，可以单独使用或联合使用：
药剂杀菌消毒工艺：直接投加或现场发生的化学药剂通过与水泵联动或与虹吸定量池同步定量投加至待处理废（污）水中，通过管道或专用设备充分与废（污）水混合后，进入接触池，在接触池内废（污）水与化学药剂经过一定时间的接触后达到杀菌消毒要求。 臭氧杀菌消毒工艺：利用臭氧发生器制取的臭氧，通过曝气法、射流法、涡轮负吸法等方式注入水流中，使废（污）水与臭氧充分混合接触，达到杀菌消毒要求。 一紫外线杀菌消毒工艺：利用紫外线发生装置产生的强紫外线照射水流，达到杀菌消毒要求。
6工艺设计
6.1药剂杀菌消毒工艺设计及要求 6.1.1药剂杀菌消毒工艺流程
药剂杀菌消毒工艺流程见图1。
进水
注入
药剂溶解设备/发生器
出水
混合装置
按触消毒池
自动监控装置
图1药剂杀菌消毒工艺流程
6.1.2设备及装置 6.1.2.1药剂溶解设备：对药剂进行溶解，达到所需浓度。
3 HG/T5958—2021 6.1.2.2发生器：通过化学反应现场制备药剂，达到所需浓度。 6.1.2.3混合装置：包括水射器、混合管、静态混合器以及其他高效混合器等，宜选择低能耗、混合效率高的混合元件，宜选择耐酸碱腐蚀、抗氧化的材料。 6.1.2.4自动监控装置：包括现场数据采集装置、控制设备。应对水中药剂余量进行在线监测，同时根据水中药剂余量自动控制投加量；应对设备工作场所空气中臭氧、氯气、二氧化氯浓度进行监测，防止气体泄漏，空气中浓度超过GBZ2.1规定的限值时装置应报警并联锁关机；应对系统中涉及设备安全运行的温度、电流等指标进行监控，确保系统正常运行；应对设备单元部件的启停、运转状态及故障情况进行监控和报警。 6.1.2.5接触消毒池：保证药剂与待处理水有充分的接触时间，可根据工艺需要设置。 6.1.3药剂的选择
6.1.3.1直接投加的药剂
常用的药剂及质量指标见表1。
表 1
药 剂
质量指标符合HG/T5562的要求符合HG/T3263的要求符合HG/T3779的要求符合GB/T19106的要求符合GB/T23854的要求符合GB26366的要求
过硫酸氢钾复合粉三氯异氰尿酸二氯异氰尿酸钠次氯酸钠溴氯海因二氧化氯
6.1.3.2 现场发生的药剂
6.1.3.2.1次氯酸钠
由次氯酸钠发生器现场发生。次氯酸钠发生器的性能质量及能耗应符合HJ/T258的要求，其安全与卫生要求应符合GB28233的规定。 6.1.3.2.2二氧化氯
由二氧化氯发生器现场发生。二氧化氯发生器的性能质量及能耗应符合HJ/T272的要求，其安全与卫生要求应符合GB28931的规定。
6.1.4接触消毒池的设计要求 6.1.4.1接触时间应大于等于30min，有特殊要求的可延长或缩短接触时间。 6.1.4.2容积应按最大小时废（污）水量设计。 6.1.4.3池形可采用矩形隔板式、竖流式或辐流式。 4 HG/T5958—2021
6.1.4.4矩形隔板式接触池的隔板沿纵向分割。推荐水流长度：宽度=72：1，池长：单格宽=18：1，水深：宽度（h/6）≤1.0。 6.1.4.5竖流式接触池、辐流式接触池设计参照竖流式沉淀池、辐流式沉淀池，沉降速度采用 1mm/s~1.3mm/s进行设计。 6.1.5药剂的投加 6.1.5.1固体药剂：应有溶解设备，具有密封措施，以水溶解，采用下进上出方式，进水管路安装自动调节阀，与余氯或氧化还原电位（ORP）等在线分析仪联锁，实现流量自动调节。 6.1.5.2液体药剂：原液投加，通过余氯或氧化还原电位（ORP）在线分析仪的输出信号控制计量泵的运行，实现自动加药。 6.1.5.3现场发生药剂：通过余氯或氧化还原电位（ORP）在线分析仪的输出信号控制计量泵的运行，实现自动加药。 6.2臭氧杀菌消毒工艺设计及要求 6.2.1臭氧杀菌消毒工艺流程
臭氧杀菌消毒工艺流程见图2。
臭氧尾气消除系统
臭氧发生系统
接触反应池
→出水
进水
图2臭氧杀菌消毒工艺流程
6.2.2 臭氧杀菌消毒工艺设计要求
6.2.2.1接触反应池
接触反应池宜建成水深为5m～6m的深水池，或建成封闭的串联接触池，设管式微孔扩散器或板式微孔扩散器散布臭氧。扩散器应根据臭氧的氧化性和水的性质选择耐氧化且耐腐蚀的材质。臭氧消毒迅速，接触时间宜设置5min10min。接触反应池排出的臭氧尾气应进行消除处理，设置臭氧尾气分解装置，将臭氧尾气分解成氧气，排人空气中。 6.2.2.2臭氧发生系统
臭氧发生器的性能质量及能耗应符合HJ/T264的要求，其安全与卫生应符合GB28232的规定。
5
